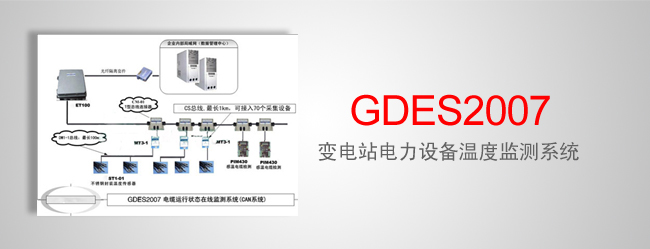

GDES2007 变电站电力设备温度监测系统

选型



产品概述

GDES2007变电站电力设备温度监测系统采用先进的传感技术和独特的无线通讯技术,在信号安全准确的传输中也彻底实现了高压的隔离。利用其固有的绝缘性和抗电磁干扰性能,从根本上解决了高压开关柜内触点运行温度不易监测的难题。具有极高的可靠性和安全性。隔离彻底,安装简便,价格低廉。可以安装到任何需测温度点上。数据可直接显示读取,也可录入电力网络系统,实现远程预警功能。

产品特点
  • 实时温度监测:温度传感器实时监测温度点的温度变化,按采集时间间隔上传温度值。并在采集时间间隔内温度超过报警温度设定值或则温度异常变化,可主动启动发射上传数据报警。
  • 在线温度监测:温度传感器随时处于通讯状态,无需任何等待即可查询其当前温度数据。也可随时修订温度传感器的各种参数。
  • 超低功耗设计:传感器休眠电流5μA,温度检测电流100μA,接受数据电流2.5mA,发射数据电流30 mA。采用1/2AA锂亚硫酰氯电池供电,通常能用5~8年。
  • 全面的报警功能:可对每个温度传感器的温度报警值进行独立的设定,也可设定异常温度报警范围(如1s温度变化2度)。还能预知及报警电池电量。
  • 无线中继和主控接显仪都采用备用电池设计。即使在供电异常的情况下。系统也能正常运行。准确可靠监测温度。
  • 微功率无线传输,10mW的微小发射功率对电力系统的辐射骚扰极低。
  • 进口的高精度数字式温度传感器,采用接触式测温,使之十分接近发热点,能快速准确的监测温度变化。
  • 标准化接口设计,可方便与各系统的局域网、广域网相连接,融入自动化综合控制系统。
技术参数
无线温度传感器
频率范围 频率 406-410MHz ,或 430-437MHz 。(免申请)
传输距离 700 米传输距离( 1000bps )
数据速率 9600bps
调制方式 多频道可设, FSK
发射电流 30mA( 峰值 )
整机睡眠电流 5 μ A
工作电压 2.1 ~ 3.6V
最大发射功率 10mW
测量温度 -45 ℃~ +85 ℃(特殊可做到 105 度)
测量精度 ± 0.125 ℃ ( 显示精度± 1 ℃ )
外形尺寸 尺寸 65 mm*32mm*17mm
主控接显仪
频率范围 434MHz (免申请)
电源 220V ± 10% 50Hz
485 通讯波特率 9600bps
LCD 液晶显示 100 个温度点(超过可订制)
无线中继器
工作频率 418MHz to 455MHz (1KHz 步进 )
传输距离 3000 米传输距离 (9600bps 开阔地可视距离 )
发射功率 500mw (10 级可调 )
调制方式 GFSK
电源 220V ± 10% 50Hz
通讯波特率 9600bps
中继数 100 个中继传送点(超过可订制)
