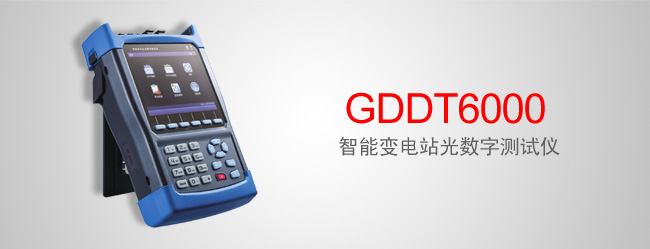

GDDT6000 智能变电站光数字测试仪

选型
产品概述

GDDT6000 智能变电站光数字测试仪广泛适用于 110kV 及以上电压等级智能变电站。采用手持式仪表结构设计,却拥有丰富的测试功能。可用于保护测控装置、智能终端、合并单元、互感器等设备的快捷测试。它集高精度测量与多种功能于一体,以同类最优秀的性能,打造智能变电站测试的全新体验。

可等同或替代以下产品
变电站测试仪、变电站综合测试仪、智能变电站综合测试仪、光数字测试仪、手持光数字测试仪、变电站试验设备、手持示波表、数字示波表、手持式示波表、示波器、合并单元单体测试仪、光功率测试仪、智能终端单体测试仪、互感器校验仪、GOOSE开入开出测试仪、SV采样测试仪、SV回路测试仪
仪器特点
  • 业内唯一具有双光网口、单电网口和录波分析功能的光数字测试仪
  • 集多种功能于一体,轻松完成间隔层、过程层的保护测控装置、智能终端、合并单元和互感器测试
  • A8+DSP双核工业计算机性能,单机完成所有测试分析功能,无需电脑辅助
  • 图表显示各种电气参数,用户不需关心报文解析细节,直接查看结果
  • 具备多种测试方法提供更多测试选择
  • 便携小巧,随时随地进行收发测试
功能特点
  • 支持IEC 61850-9-1/2、IEC 60044-7/8(FT3和FT3扩展)、GOOSE、IRIG-B、IEEE1588等标准规约,可接入智能变电站过程层、间隔层之间的任意网络节点收发报文
  • 支持智能变电站全站系统配置文件(SCD、ICD、CID)解析,实现采样值、采样通道信息、GOOSE信号的自动配置
  • 支持SMV、GOOSE报文检测,可对报文进行异常统计。具有遥信、遥测量监测功能,遥测量可采用表格、波形、矢量图、序量等方式进行监测
  • 支持IEC60044-7/8(FT3)采样值报文收发功能,可选2.5Mbps、5Mbps、10Mbps传输波特率
  • 支持多种SMV报文采样率设置,可选4K、12.8K
  • 支持IEC 61850-9-1/9-2/9-2LE报文收发,报文ASDU数目1~8可选
  • 支持报文监测以及报文录波(标准pcap格式)
  • 支持核相测试功能
  • 支持IRIG-B以及IEEE 1588对时方式,提供时间同步以及查看时钟源时间功能
  • 可以模拟合并单元(MU)输出IEC 61850-9-1/9-2、IEC 60044-7/8光数字报文,对光数字继电保护装置进行测试
  • 支持SMV多个状态按预先设定序列输出测试,最大状态数可达10个。测试结果清晰明了,GOOSE动作以试验结果列表方式给出
  • 支持直流法则试光数字电压、电流互感器、变压器的极性
  • 支持光功率测量,测量范围:-31dbm~-14dbm,可测量光波长:1310nm
  • 大屏幕图形彩色液晶显示,直观友好的界面菜单,信息详细直观,按键操作方便易用
  • 采用电池供电,方便携带使用,一次充满电后可正常使用6小时以上
  • 自适应识别IEC61850 9-1、IEC61850 9-2、FT3、GOOSE、IEEE1588、IRIG_B等报文,并显示出报文内容
  • 采用5.6寸真彩大屏,内置程序操作简单方便,
  • 能够同时发送4个SMV控制块、4个GOOSE 控制块,能同时对两个SMV控制块的信号进行分析对比,能同时接收处理10个GOOSE控制块的数据。
  • 自带录波功能,录波容量可达20MB以上,录波时长可自由设定
  • 内置光功率测试功能,在测试接收报文的同时,对光功率进行检测,轻松实现了光纤链路检查
测试项目
保护装置测试       SV 采样测试
GOOSE 开入开出测试
逻辑功能测试
合并单元单体测试         母线电压并列测试
SV 输出测试
母线电压切换测试
自检告警测试
光功率测试 光功率测试
二次回路检查     SV 回路测试
整组联动测试
智能终端单体测试     GOOSE 开入测试
GOOSE 开出测试
互感器校验   精度校验
极性校验
时间同步系统检查 时间同步系统检查
