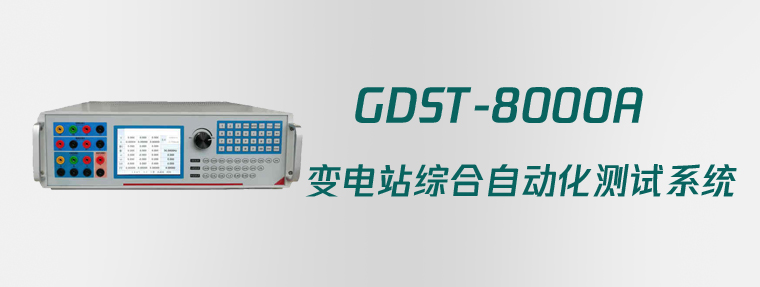

GDST-8000A 变电站综合自动化测试系统
产品概述
随着电力系统的迅速发展，变电站以及发电厂的综合自动化系统（以下简称“综自系统”）已经大量投入使用。综自系统的常规检验工作需要配置诸多仪器，例如：标准功率源、继电保护试验仪、交流采样检定装置、GPS卫星校验仪、毫秒表等，但即使配足了这些仪器，有些测试项目和指标仍然很难有效地进行测试（例如：遥测、遥信的全自动测试、SOE分辨率测试等等），只能通过传统的手动或半自动方式进行，效率低下，由于人为因素的影响，测试结果的可信度不高、重复性不好，且造成严重的测试仪器资源浪费。
有没有一种产品能解决这些问题呢？
变电站综合自动化系统测试校验装置正是一款专门针对变电站和发电厂的综自系统设计的一款测试仪器。她集交/直流标准源、交/直流标准表、多路开关量I/O接口、GPS时钟模块、IRIG-B码对时模块等功能于一体，通过配套上位机软件可实现遥测、遥信、遥控、SOE等功能模块的全自动或半自动测试。
本装置是根据国家行业标准DL/T630-1997和国网公司交流采样测量装置校验规范要求设计的新一代智能化校验装置，
总之，本装置集优越的性能和丰富的功能于一体，是变电站计算机监控系统SAT、FAT测试、以及电力设备生产厂家、供电局、发电厂及铁路、石油等行业的电力自动化部门对测控装置等自动化设备进行校验、测试的理想设备。
产品特点
- 超轻，超薄，功能强大，可靠性高，大功率标准源输出，响应速度快；
- 高速DSP + 自定义系统，开机启动时间小于1秒；
- 标准源模式，所有输出均采用优越闭环，设定值一次到位；
- 输出谐波2～63次，精度高达0.1%，可叠加单次或任意多次，并能显示实时谐波和基波波形；
- 支持遥测、遥信、遥控、SOE、雪崩、电能（可选项）等测试项目；
- 支持功能模块的全自动、半自动或手动测试；
- 强大的协议库支持，模板式配置，支持用户自定义协议；
- 强大的Office报表模板功能，支持用户自定义各种报表格式。
技术参数
| 产品型号参数 | ||
| 功能特点 | ||
| 三相交流电压输出 | 量程 | 57.7V 、 100V 、 220V 、 380V |
| 调节范围 | （ 0 ～ 120 ） %RG | |
| 调节细度 | 0.002%RG | |
| 准确度 | 0.05%RG | |
| 稳定度 | 0.01%/2min | |
| 失真度 | ≤ 0.2% （非容性负载） | |
| 输出负载 | 每相 35VA | |
| 三相交流电流输出 | 量程 | 1A 、 2A 、 5A 、 20A |
| 调节范围 | （ 0 ～ 120 ） %RG | |
| 调节细度 | 0.002%RG | |
| 准确度 | 0.05%RG | |
| 稳定度 | 0.01%/2min | |
| 失真度 | ≤ 0.2% （非容性负载） | |
| 输出负载 | 每相 25VA | |
| 功率输出 | 有功准确度 | 0.05%RG |
| 无功准确度 | 0.1%RG | |
| 稳定度 | 0.01%/2min | |
| 相位输出 | 调节范围 | 0 °～ 359.99 ° |
| 分辨率 | 0.01 ° | |
| 准确度 | 0.05 ° | |
| 功率因数 | 调节范围 | -1 ～ 0 ～ +1 |
| 分辨率 | 0.0001 | |
| 准确度 | 0.05% | |
| 频率输出 | 调节范围 | 45Hz ～ 65Hz |
| 分辨率 | 0.001Hz | |
| 准确度 | 0.002Hz | |
| 三相电压、电流对称度和相位对称度 | 电压、电流对称度 | ≤ 0.02% |
| 相位对称度 | ≤ 0.05 ° | |
| 电压电流谐波输出 | 谐波次数 | 2 ～ 63 次 |
| 谐波含量 | 0 ～ 40% | |
| 谐波相位 | 0 ～ 359.99 ° | |
| 准确度 | 2 ～ 18 次（ 0.1% ± 0.05% ） RD 19 ～ 40 次（ 0.4% ± 0.05% ） RD 40 ～ 63 次（ 0.8% ± 0.08% ） RD | |
| 交流测量 | ||
| 三相交流电压测量 | 量程 | 自动量程切换（ 57.7V 、 100V 、 220V 、 380V ） |
| 测量范围 | (0 ～ 120) %RG | |
| 分辨率 | 0.01%RG | |
| 准确度 | 0.05%RG | |
| 三相交流电流测量 | 量程 | 5A |
| 测量范围 | (0 ～ 120)%RG | |
| 分辨率 | 0.01%RG | |
| 准确度 | 0.05%RG | |
| 功率测量 | 有功准确度 | 0.05%RG |
| 无功准确度 | 0.1%RG | |
| 直流输出 | ||
| 直流电压输出 | 电压量程 | 75mV 、 10V 、 100V 、 300V 、 600V |
| 输出范围 | （ 0 ～ 120 ） %RG | |
| 准确度 | 0.05%RG | |
| 稳定度 | 0.01%/1min | |
| 纹波含量 | ≤ 0.5% | |
| 调节细度 | 0.002%RG | |
| 输出负载 | 10VA | |
| 直流电流输出 | 电流量程 | 20mA 、 10mA 、 1mA |
| 输出范围 | （ 0 ～ 120 ） %RG | |
| 准确度 | 0.05%RG | |
| 稳定度 | 0.01%/1min | |
| 纹波含量 | ≤ 0.5% | |
| 调节细度 | 0.002%RG | |
| 输出负载 | 最大输出电压 40V | |
| 直流输入 | ||
| 直流电压输入 | 电压量程 | ± 10V |
| 测量范围 | （ 0 ～ 120 ） %RG | |
| 准确度 | 0.05%RG | |
| 直流电流输入 | 电流量程 | ± 20mA 、± 1mA |
| 测量范围 | （ 0 ～ 120 ） %RG | |
| 准确度 | 0.01%RG | |
| 电能脉冲量 ( 选配 ) | ||
| 脉冲输出 | 有源脉冲输出 | 电平 5V ± 5% ，输出电流 100mA |
| 最大脉冲频率 | 5kHz | |
| 脉冲输入 | 有源脉冲输入 | 电平 5V ± 5% ，输入电流 1mA |
| 最大脉冲频率 | 5kHz | |
| 开关量 | ||
| 开关量输出 | 公用公共端、可独立设置断开或闭合的开出量 32 对 各开出量端点自身并不带压，需外接开出电压，外接电压支持范围 | |
| DC0V ～ 400V | 各开出量输出不同步时间误差： ≤ 0.1ms 可编程脉冲输出：频率 0 ～ 500Hz 可调，脉宽 1ms ～ 65534ms 可调 | |
| 开关量输入 | 公用公共端、开入量 16 对，隔离电压 500V 兼容空接点和有源接点（ DC24V ～ 250V ）输入，自动识别有源接点输入极性 最大承受输入电压为 DC400V 开入量动作时间测量误差： ≤ 0.1ms | |
| 时钟同步 | ||
| 时钟授时模式 | GPS 时钟同步模块授入 | |
| IRIG-B 码时钟同步授入、授出 | ||
| 网络对时（软件支持） | ||
| GPS 时钟同步模块授入 | PPM 、 PPS 信号类型： TTL （信号电平： +5V ） | |
| IRIG-B 码时钟同步授入授出 | 信号编码规范： IEEE C37.118-2005 、 IRIG STANDARD 200-04 信号类型： RS-485 、 RS-232 、 TTL （信号电平： +5V ） | |
| 同步时间准确度 | 内部使用 PPM 、 PPS 作为时间同步基准 脉冲前沿与输入信号源同步，时间误差 ≤ 10ns 开关量定时输出时间误差 ≤ 0.1ms | |
| 选配功能 | ||
| 本设备最终配置见附录 A.1 《系统配置清单》 | ||
| 故障保护 | ||
| 装置具有交流输出过载保护功能 当电压输出短路、电流输出开路或发生输出过载时，装置自动保护并告警显示故障位置 | ||
| 通讯接口 | ||
| 与计算机通讯的接口 | RS232 接口 | DB9 针式插座 1 个 |
| RS485 接口 | 5 芯航空插座 1 个 | |
| 对时接口 | GPS 外置天线接口 | GPS 外置天线专用接口 1 个 |
| IRIG-B 码对时接口 | DB9 针式插座 1 个 | |
| 环境条件 | ||
| 工作电源 | AC220V ± 15% | |
| 环境温度 | 0 ℃～ 40 ℃ | |
| 相对湿度 | ≤ 85% | |
| 机械参数 | ||
| 主机 | 全铝合金积压型材，电磁兼容性设计进口机箱 尺寸 (W × H × D) ： 450mm × 132mm × 440mm | |
| 重量 | 15kg | |
| 屏幕 | 5.7 寸， VGA ，宽温真彩 HHHH TFT-LCD 液晶显示屏 HHHH | |
| 遥信盒 | 进口高强度 ABS 工程塑料积压型材 尺寸 (W × H × D) ： 350mm × 132mm × 240mm 重量： 2kg | |
| 系统架构与安全性 | 高速 DSP 搭载自定义操作系统，运算能力极强，无病毒隐患 开机启动时间： ≤ 1 秒 系统集成程度：系统、测试和信号产生三大模块集成于一体，可靠性高 | |
| 配套软件参数 | ||
| 操作系统及软件环境需求 | 操作系统： Microsoft Windows XP 或 Windows 7 支持软件： Microsoft Office 2003 或更高版本 | |
| 功能模块及其参数 | 支持模块 | 支持对遥测、遥信、遥控、 SOE 、等功能模块的测试 |
| 测试模式 | 支持全自动、半自动、手动模式进行离线（虚负荷）测试 | |
| 测试方案 | 默认国标方案，支持用户自定义 | |
| 通讯协议 | 模板式配置，支持用户自定义 | |
| 支持 CDT 、 9702 、 DISA 、 101 、 103 、 104 、 Modbus 、 DNP3.0 等协议 ； 支持 IEC61850 协议通讯，支持 OPC 通讯；同时可扩展支持 CAN 网通讯。 | ||
| 提供南瑞、南自、四方、许继、惠安等厂家 200 余种装置型号配套协议 | ||
| 报表格式 | 报表模板基于 MS-Office ，支持用户自定义 | |
