串联谐振

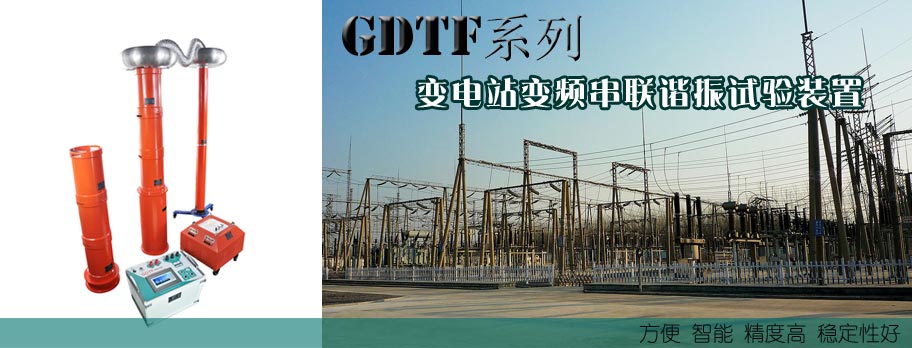

GDTF系列 变电站变频串联谐振试验装置

选型
扩展资料

河南客户邀国电西高调试一批设备

五月底,刚送走广州客户,国电西高就收到了河南客户的调试邀请,遂六月初,国电西高工程师就立即前往河南。抵达河南后第一时间赶往调试地点,为河南客户进行调试和培训工作。

用串联谐振如何做电缆的耐压试验

12月底,国电西高工程师前往江苏徐州调试GDTF 540/200串联谐振试验装置,并培训相关使用人员,为他们提供使用串谐做电缆耐压试验的技术支持。

内蒙古客户来国电西高学习并验货

9月1号,国电西高迎来了内蒙古的老客户,他们此前在我司购得了一批产品,此次前来的目的是学习产品的操作并对这批产品进行验收。验收合格方可发货。

从印度到中国,从普纳到国电西高

8月18号,国电西高迎来了远道而来的印度普纳客户Maneri,Maneri此行是代表公司来检验他们在我司购买的GDTF-400kVA-400kV 变频串联谐振试验装置。Maneri此行在国电西高待了3天。

澳大利亚客户来访验收设备

3月24日上午,澳大利亚的客户Bernard来到武汉国电西高电气有限公司进行为期一周的现场考察及设备验收工作。2014年底Bernard所在的公司从我司订购了一批高压检测设备,为了更好的使设备更加符合他们的日常使用方便,在设备尚未完全完工前,来我公司现场进行验收。

变电站串联谐振
产品概述
执行标准: DL/T849.6-2004

串联谐振试验装置:就是做耐压试验的设备,它是为了满足大容量的被试品要求,而研发的设备。它是一套组合设备,为了耐压试验能顺利准确地进行,更为了提高产品性价比,针对不同被试品,串联谐振装置的组件是不同的。所以,请务必准确选型,您可拨打热线电话,或直接点击右测“在线交流”,联系我司技术部为您量身制定选型方案

变电站变频串联谐振试验装置,该系列耐压装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。变电站变频串联谐振试验装置既可满足高电压、小电流的设备试验条件要求,又可满足低电压、大电流的设备试验条件要求,具有较宽的适用范围,是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

变电站变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片,频率分辨率为16位,在20~300Hz时频率细度可达0.1Hz,同时采用了正交非同步固定式载波调制方式,确保在整个频率区间内输出波形良好;功率部分采用了先进的IPM模块,确保仪器稳定和安全。

产品特点
  • 同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式环氧浇注,机械强度高,电气绝缘性能好,美观可靠。
  • 变频控制源容量裕度大;保护功能强;输出波形好;稳定性好;具备多种工作模式,操作方便;采用220V或380V单相电源,方便现场取电。
  • 配置灵活。可选配不同类型电抗器,满足不同试品要求,实现一机多用,性价比高。
产品参数
  • 额定输出电压: 0~800kV(AC有效值)及其以下
  • 输出频率: 20~300Hz
  • 谐振电压波形: 纯正弦波,波形畸变率<1.0%
  • 最大试验容量: 1000kVA及其以下
  • 工作制: 满功率输出下,一次连续工作时间15min
  • 品质因数: 30~90
  • 频率调节灵敏度: 0.1Hz,不稳定度<0.05%
  • 工作电源: 380/220V±15%/50Hz±5%



变电站变频串联谐振试验装置系列产品配置及适用范围
产品型号 输入电压(v) 输出电压(kV) 容量(kVA) 适用范围 主要配置
GDTF-108/108 380 0-108 108
  • 31500kVA及以下35kV电力变
  • 35kVA断路器及闭母线、绝缘子
  • 10kV(300 m㎡)电缆2000m
  • 35kv(300 m㎡)电缆500m
5kW变频源1台
5kVA励磁变1台
电抗器4台27kV/1A
分压器100kV
GDTF-216/216 380 0-216 216
  • 110kVA断路器及母线
  • 110kVA GIS≤10隔断
  • 35kv(300 m㎡)电缆1500m
  • 10kV(300 m㎡)电缆3km
  • 110kv全绝缘主变压器
10kW变频源1台
10kVA励磁变1台
电抗器4台54kV/1A
分压器200kV
GDTF-270/270 380 0-270 270
  • 110kV GIS开关和电力变
  • 10kV(300 m㎡)电缆5km
  • 35kV(300 m㎡)电缆2km
15kW变频源1台
15kVA励磁变1台
电抗器5台54kV/1A
分压器300kV
GDTF-200/400 380 0-400 200
  • 220kV GIS 开关和电力主变
  • 110kV GIS 开关和电力主变
10kW 变频源 1 台
10kVA 励磁变 1 台
电抗器 4 台 100kV/0.5A
分压器 400kV
GDTF-400/400 380 0-400 400
  • 220kV GIS 开关和电力变
  • 10kV (300 m ㎡)电缆 4km
  • 35kV (300 m ㎡)电缆 1km
20kW 变频源1 台
20kVA励磁变 1 台
电抗器 4台 100kV/1A
分压器 400kV
GDTF-520/260 380 0-260 520
  • 110KVA 断路器及母线
  • 110kVA GIS≤10 隔断
  • 110kV (300 m ㎡)电缆 800m
  • 35kv (300 m ㎡)电缆 3km
  • 10kV (300 m ㎡)电缆 6km
  • 110kv 全绝缘主变压器
25kW 变频源 1 台
25kVA 励磁变 1 台
电抗器 4 台 65kV/2A
分压器 300kV
GDTF-500/500 380 0-500 500
  • 220kVA 及以下电压互感器
  • 电流互感器
  • 220kVA 及以下穿墙套管
  • 220kVA 及以下支柱绝缘子、隔离开关
  • 220kV 及以下断路器
  • 220kV 及其以下绝缘工器具
20kW 变频源 1 台
20kVA 励磁变 1 台
电抗器 4 台 125kV/1A
分压器 500kV
GDTF-600/600 380 0-600 600
  • 110kV ( 300 m ㎡)电缆 800m
  • 35kv ( 300 m ㎡)电缆 110m
  • 35-220kV GIS 、主变、开关、绝缘子
30kW 变频源 1 台
30kVA 励磁变 1 台
电抗器 5 台 120kV/1A
分压器 600kV
GDTF-800/800 380 0-800 800
  • 110kV ( 300 m ㎡)电缆 800m
  • 220kv ( 300 m ㎡)电缆 500m
  • 35-500kV GIS 、主变、开关、绝缘子
40kW 变频源 1 台
40kVA 励磁变 1 台
电抗器 4 台 200kV/1A
分压器 800kV



设备主要配置及技术参数说明 :



一、变频电源:

技术参数:
  • 额定功率:6kW;
  • 输入电压:三相 380V±5% 或单相220V±5% 45~65Hz,当电源为380V时,可做额定负载试验;当电源为220V时,只可做1/2负载试验。
  • 输出电压:0~400V可调
  • 输出电压频率:20~300Hz
  • 频率调节:0.1Hz步进可调
  • 频率不稳定度:≤0.02%
  • 输出电流:0~30A
性能特点:
  • 放置方式:变频电源的放置为纵向和横向,特别适合现场操作及观察。
  • 防震保护:内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性。
  • 参数显示:触摸或外接鼠标大屏幕液晶界面显示系统。可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性。
  • 参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置。可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择。
  • 试验模式:触摸屏和外接鼠标操作,有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等。
  • 保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。
  • 数据存储功能:试验结果保存、打印、上传、回查等。
    • 试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,当试验发生中断时,可提示中断状态。可将参数保存在存储器中,该存储器为非易失存储器,可保存50次试验记录。
    • 数据查询:可将已保存的试验结果数据显示到屏幕上。同时具有USB接口,可将数据输出打印或利用设备所携带打印机打印。
  • 自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1.5%。
  • 调频范围及频率分辨率均可设定:调频范围可设为20~300Hz、45~65Hz、50Hz、按需设置,可加快调谐过程;频率分辨率根据需要,可预设为0.1Hz、0.2Hz、1.0Hz、或2.0Hz,在调谐效率与调谐精准度之间取得优化平衡。 频率调节分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移。



二、高压电抗器

技术参数
  • 额定工作电压:27kV
  • 额定工作电流:1A
  • 额定电感量:146H
  • 连续工作时间:30min
  • 温升:小于60度
  • 工作频率:20~300Hz
性能特点
  • 电抗器的设计采用铁芯式结构,漆包导线绕组,干式自冷。电抗器可以自由方便叠装。环氧树脂绝缘筒外壳,具有足够的电气、机械强度、必要的散热能力以及油热胀冷缩的裕度。电抗器外壳自带底座,与另一节电抗器上端采用。外壳喷涂橘红色绝缘漆。
  • 电抗器外壳自带底座,与另一节电抗器上端采用采用卡槽结合,方便现场使用。



三、激励变压器

技术参数
  • 额定容量:6kVA
  • 输入电压:200V/400V,当输入是400V时,把低压端串联,当输入是200V时,把低压端并联。
  • 输出电压:1kV/3kV/5kV
  • 输出电流:6A/2A/1.2A
性能特点
  • 冷却方式:环氧树脂浇注式结构,绝缘耐热等级为B级。
  • 高、低压绕组及铁芯间均设静电屏蔽层,既作为励磁变压器,又是隔离变压器。



四、电容分压器

技术参数
  • 自身电容量:600pF
  • 工作频率:20~300Hz
  • 不确定度:1.5%
  • 额定电压:110kV
性能特点
  • 额定电压下可连续运行30min。
  • 在20~300Hz范围内,其精度和稳定度保持要求不变。
  • 在20℃、0.4~0.5UN下介损值:≤0.0025
  • 分压比误差:有效值时≤1.0%,峰值时≤1.5%。
  • 高、低压臂的电容采用一致的介质结构,温度系数小,角位移小,在20~300H内分压比不变。
  • 电压测量通过专用测试引线引至变频电源进行测量。
现场图片
