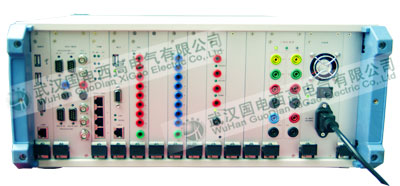

GDST-8000A 变电站综合自动化测试系统

选型

GDST-8000A变电站综合自动化测试系统是武汉国电西高电气有限公司集多年电力自动化专业背景和知识,专业设计的最新产品,全方位满足国内电力自动化测试的实际工作需求,不但可广泛应用于变电站综合自动化系统,而且可应用于轨道交通、石油管线、工业自动化等领域的系统安装调试、工程验收、日常维护;也可提供给自动化产品生产厂家用于自动化产品生产、研发过程的质量控制;还可作为专业评测机构用以检定自动化产品或系统。

  • 集高精度直流信号源、高精度三相标准信号源、高精度三相标准表、高精度直流信号源、高精度直流表、高精度时间信号发生器/测试仪、高精度SOE/脉冲信号发生器规约分析仪、多路传输规约测试系统等多种功能于一体。
  • 便携式设计,重量轻携带方便、可靠性高、交互性强,易操作。
  • 满足国家电网公司颁布的各种验收规程的相关测试要求。
  • 为电力自动化系统检验和维护提供可靠的测试数据,杜绝事故隐患,保障自动化系统安全稳定运行。
  • 可测试各种电力自动化测控设备、RTU、保护装置、同期装置,一机多用。
  • 模块化设计及分布式控制,灵活配置,满足不同层面用户的需求,方便用户进行功能组合。
  • 极端性能测试,可以手动和按预设方式模拟各种故障情况。
  • 验证系统及测控装置在极端情况下的处理能力及处理的正确性,免除可能的隐患和危险。
  • 工业级LCD屏幕显示,仪表当前的接口设置、数据收发、输入输出状态等信息一目了然。
  • 大容量存储,可以长期多路记录各种通讯方式下的上下行信息,为分析故障点提供可靠翔实的记录。
  • 即插即用,安装板卡后设备自动识别并配置,具备声音告警功能。
  • 丰富的规约库独立于核心控制模块,并提供通用接口标准,便于接入新规约和特殊规约。
  • 人性化交互界面,不需要复杂的培训即可熟练操作。
  • 便携式设计,重量轻,坚固,尤其适合现场操作,并可适应各种复杂的恶劣环境。
  • 同时配置触摸屏和外接键盘,既方便现场操作,又便于精确设置。
  • 交流输出
    • 三相电流输出范围:0~6A
    • 准确度:≤±0.05%
    • 最大输出功率:15VA/相
    • 三相电压输出范围:0~120V
    • 准确度:≤±0.05%
    • 最大输出功率:15VA/相
    • 交流输出稳定度:≤±0.01%/1min
    • THD:≤0.2%
    • 谐波失真率THD:≤0.05%
    • 频率范围:40Hz~65Hz
    • 准确度:≤±0.001Hz
    • 相位范围:0°~360°
    • 准确度:≤±0.01°
    • 功率因数调节范围:1L~0~1C
    • 准确度:≤±0.0005
    • 有功功率、无功功率准确度:≤±0.05%
    • 稳定度:≤±0.02%/1min
    • 有功电能、无功电能:0.05级
    • 谐波次数:2~50次
    • 谐波含量:0~50%
    • 谐波相位:0°~360°
    • 幅值准确度:≤±0.2%
    • 相位准确度:≤±0.2°
  • 直流输出
    • 直流电流输出:20mA
    • 准确度:≤±0.05%
    • 最大输出功率:0.1W
    • 直流电压输出:±10V
    • 准确度:≤±0.05%
    • 最大输出功率:0.1W
    • 直流输出稳定度:≤±0.01%/1min
  • 交流测量
    • 三相电压测量范围:0~120V
    • 测量准确度:≤±0.05%
    • 三相电流测量范围:0~6A
    • 测量准确度:≤±0.05%
    • 频率测量范围:40Hz~65Hz
    • 测量准确度:≤±0.001Hz
    • 功率因数测量范围:1L~1C
    • 测量准确度:≤±0.0005
    • 相位测量范围:0°~360°
    • 测量准确度:≤±0.01°
    • 谐波测量范围:2~21次
    • 测量准确度:≤±0.2%
  • 直流测量
    • 直流电流测量范围:0±25mA
    • 直流电压测量范围:0±12V
    • 测量准确度:≤±0.05%
  • 尺寸与重量
    • 尺寸:430mm×200mm×460mm(W×H×D)
    • 重量:16Kg
