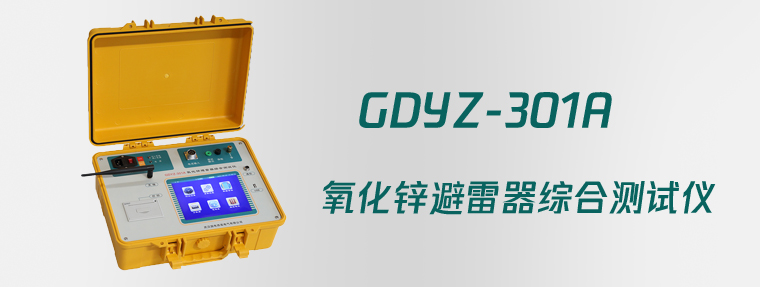

GDYZ-301 氧化锌避雷器测试仪

选型
扩展资料

我为云南客户调试20多款设备

12月中旬,国电西高派遣工程师前往云南调试一批设备,这批设备包括GDYZ—30W 氧化锌避雷器现场测试仪、GDTF—500/500变电站变频串联谐振试验装置、GD6100 精密油介损自动测试仪等多达20多款设备。

氧化锌避雷器测试仪
接线操作视频

加入微

产品概述
电力行业标准:DL474.5—92现 场绝缘试验实施导则—避雷器试验

产品别称: 氧化锌避雷器带电测试仪又称氧化锌避雷器测试仪,氧化锌避雷 器特性测试仪,智能型氧化锌避雷器特性测试仪,抗干扰氧化锌避雷器特性测试 仪,避雷器阻性泄露电流检测仪,氧化锌避雷器检测仪,金属氧化物避雷器测试 仪,交流无间隙氧化锌避雷器测试仪等。

GDYZ-301 氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器 ,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现 设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便,测量全过程由工控机控制,可测量氧化锌避雷器 的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大 屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析 和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7 次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。

产品特点
  • 全天候超大触摸真彩LCD
    • 800×480彩色液晶触摸屏,高速热敏打印机;图文显示,界面直观,便于现 场人员操作使用。
  • 超远距离无线传输
    • 无线传输PT信号超过400米,按需配置可达到2000米。
  • 适用多种场所测试
    • 适用于避雷器带电、停电或试验室等场所使用。
  • 电流电压三相同测
    • 真正做到三相电流、三相电压同时测试,提高工作效率。
  • 内部无强电安全可靠
    • 仪器内部只带弱电,电压不超过12V;电流、电压传感器完全隔离,安全可 靠。
  • 支持电压多种取样
    • 多种电压基准信号取样方式:
      • 有线方式:从PT端计量绕组取信号,数字信号有线传输。
      • 无线方式:从PT端计量绕组取信号,数字信号无线传输,省去电缆长距离连 接。
      • 无电压方式:不需要从PT端子取信号,采用软件计算的方式找到电压基准。
  • 内置高能锂电
    • 内带6000mAh高能锂离子电池,特别适合无电源场合。
  • 嵌入式工业级PC机
    • 配备嵌入式工业级操作系统,支持直接关机方式;配有一个USB接口,支持U 盘导出数据;可外挂USB鼠标、键盘使用,操作方便。
  • 海量储存数据
    • 内部配置4GB容量的SD卡可存储海量试验数据,具备数据管理、保存等功能 。
  • 数据处理先进
    • 配套上层管理软件,具备历史数据管理、数据分析、自动生成报告打印等功 能。
  • 高速采样信号
    • 高速的采样频率,先进的数字信号处理技术,抗干扰性能强,测量结果精度 极高。
  • 专业防水安全箱
    • 进口工程采用防尘、防水、防腐工程塑料密封箱,体积小,重量轻,便于携 带。
  • 多种附加功能
    • 仪器具省电功能,计算器功能,截屏功能等。
产品参数
电源 220V、50Hz或内部电池供电
测量范围 泄漏电流:(有效值)0~10mA (可扩展)
电 压:(有效值)30~100V(可扩展)
测量准确度 电 流:全电流>100μA时:±2% 读数±1个字
电 压:基准电压信号>30V时:±2% 读数±1个字
无线测量精度:5%
测量参数 泄漏电流全电流波形、基波有效值、峰值
泄漏电流阻性分量基波有效值及3、5、7次有效值
漏电流阻性分量峰值:正峰值Ir+ 负峰值Ir-
容性电流基波,全电压、全电流相角差
电压有效值
避雷器功耗
电压基准信号取样方式 有线同步:40米(可扩展)
无线同步:>400米(可扩展)
电池参数 充电时间:> 6小时
连续工作时间:> 4小时
间断工作时间:> 8小时
仪器尺寸 34cm×22cm×20cm
仪器重量 5kg(不含电缆箱)

氧化锌避雷

本公司相关产品:GDYZ-208氧化锌避雷器带电测试仪,GDYZ-203氧化锌避雷 器带点测试仪,GDYZ-30氧化锌避雷器现场测试仪,FCZ-IV氧化锌放电计数器检 测仪,FCZ-P避雷器放电计数器测试棒等。
