避雷器测试

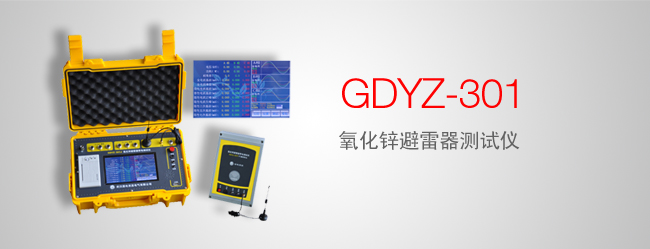

GDYZ-301 氧化锌避雷器测试仪

选型
扩展资料

我为云南客户调试20多款设备

12月中旬,国电西高派遣工程师前往云南调试一批设备,这批设备包括GDYZ—30W 氧化锌避雷器现场测试仪、GDTF—500/500变电站变频串联谐振试验装置、GD6100 精密油介损自动测试仪等多达20多款设备。

电力行业标准:DL474.5—92现场绝缘试验实施导则—避雷器试验

氧化锌避雷器带测试仪又称氧化锌避雷器测试仪,氧化锌避雷器特性测试仪,智能型氧化锌避雷器特性测试仪,抗干扰氧化锌避雷器特性测试仪,避雷器阻性泄露电流检测仪,氧化锌避雷器检测仪,金属氧化物避雷器测试仪,交流无间隙氧化锌避雷器测试仪等

GDYZ-301 氧化锌避雷器测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便,测量全过程由工控机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。

  • 全天候超大触摸真彩LCD

    800×480彩色液晶触摸屏,高速热敏打印机;图文显示,界面直观,便于现场人员操作使用。

  • 超远距离无线传输

    无线传输PT信号超过400米,按需配置可达到2000米。

  • 适用多种场所测试

    适用于避雷器带电、停电或试验室等场所使用。

  • 电流电压三相同测

    真正做到三相电流、三相电压同时测试,提高工作效率;

  • 内部无强电安全可靠

    仪器内部只带弱电,电压不超过12V;电流、电压传感器完全隔离,安全可靠。

  • 支持电压多种取样

    多种电压基准信号取样方式:1.有线方式 2.无线方式 3.无电压方式

    • 有线方式: 从PT端计量绕组取信号,数字信号有线传输。
    • 无线方式: 从PT端计量绕组取信号,数字信号无线传输,省去电缆长距离连接。
    • 无电压方式:不需要从PT端子取信号,采用软件计算的方式找到电压基准。
  • 内置高能锂电

    内带6000mAh高能锂离子电池,特别适合无电源场合。

  • 嵌入式工业级PC机

    配备嵌入式工业级操作系统,支持直接关机方式;配有一个USB接口,支持U盘导出数据;可外挂USB鼠标、键盘使用,操作方便。

  • 海量储存数据

    内部配置4GB容量的SD卡可存储海量试验数据,具备数据管理、保存等功能。

  • 数据处理先进

    配套上层管理软件,具备历史数据管理、数据分析、自动生成报告打印等功能。

  • 高速采样信号

    高速的采样频率,先进的数字信号处理技术,抗干扰性能强,测量结果精度极高。

  • 专业防水安全箱

    进口工程采用防尘、防水、防腐工程塑料密封箱,体积小,重量轻,便于携带。

  • 多种附加功能

    仪器具省电功能,计算器功能,截屏功能等。

  • 电 源: 220V、50Hz或内部电池供电
  • 测量范围:
    • 泄漏电流 (有效值)0-10mA (可扩展)
    • 电 压 (有效值)30-100V(可扩展)
  • 测量准确度:
    • 电 流: 全电流>100μA时: ±2%读数±1个字
    • 电 压: 基准电压信号>30V时: ±2%读数±1个字
    • 无线测量精度:5%
  • 测量参数:
    • 泄漏电流全电流波形、基波有效值、峰值。
    • 泄漏电流阻性分量基波有效值及3、5、7次有效值。
    • 泄漏电流阻性分量峰值:正峰值Ir+ 负峰值Ir-。
    • 容性电流基波,全电压、全电流相角差。
    • 电压有效值。
    • 避雷器功耗。
  • 电压基准信号取样方式:
    • 有线同步: 40米 (可扩展)
    • 无线同步: >400米(可扩展)
  • 电池参数:
    • 充电时间 > 6小时
    • 连续工作时间 > 4小时
    • 间断工作时间 > 8小时
  • 仪器尺寸: 34cm×22cm×20cm
  • 仪器重量: 5kg(不含电缆箱)
