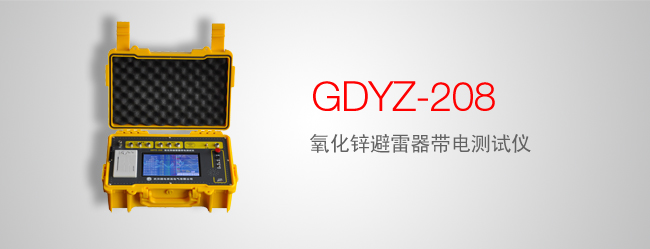

GDYZ-208 氧化锌避雷器带电测试仪

选型
扩展资料
相关业绩---更多业绩

我为云南客户调试20多款设备

12月中旬,国电西高派遣工程师前往云南调试一批设备,这批设备包括GDYZ—30W 氧化锌避雷器现场测试仪、GDTF—500/500变电站变频串联谐振试验装置、GD6100 精密油介损自动测试仪等多达20多款设备。

产品概述
执行标准:DL474.5-92

GDYZ-208 型氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器,该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。

仪器操作简单、使用方便,测量全过程由单片机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定,可准确分析出基波和3~7次谐波的含量,并能克服相间干扰影响,正确测量边相避雷器的阻性电流。本机配有高速面板式打印机,可充电电池,试验人员在现场使用十分方便。仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号,保证了数据的可靠性和安全性。

产品特点
  • 本机采用大屏幕液晶显示,全中文菜单操作,使用简便。
  • 高精度采样、处理电路,先进的付里叶谐波分析技术,确保数据更加可靠。
  • 仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号.
  • 保证了数据的可靠性和安全性。
  • 本仪器可以使用电场感应的方法代替PT二次接线。
  • 配上无线传输终端,可以无线传输PT二次电压信号。
  • 本仪器可以三相同测,自动补偿。
  • 具有阻性电流基波峰值输出、边相校正等功能。
  • 仪器配有可充电电池、日历时钟、微型打印机,可存储120组测量数据;
产品参数
参考电压输入范围(峰值) 2-250V
全泄漏电流测量范围(峰值) 0-20mA
系统测量准确度 ±(读数2% ± 1个字)
交流充电 AC 220V ±10%,50Hz ±1%
电池连续工作时间 8小时以上
电池充电时间 6小时以上
仪器尺寸 34cm×22cm×20cm
仪器重量 5kg(不含电缆箱)
