氧化锌避雷器测试仪

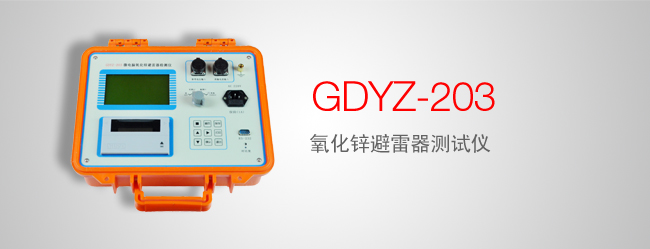

GDYZ-203 氧化锌避雷器测试仪

选型
产品概述
执行标准:DL474.5-92

GDYZ-203 氧化锌避雷器测试仪以先进的微型计算机为控制部件,全智能操作,具有抗干扰能力强,测量准确可靠,功能强大,操作方便等优点,是现场和实验室检测氧化锌避雷器各项交流电气参数的理想测试仪器。

产品特点
氧化锌避雷器测试仪-主要功能:
  • 本机采用大屏幕液晶显示,全汉字菜单操作,使用简便;
  • 多种测量方式,可用PT二次法、实验室测量法、在线电流法等测量方法;
  • 高精度采样、处理电路,先进的付里叶谐波分析技术,确保数据的可靠性;
  • 参考电压输入端有0.1A保险管,在仪器内部还有隔离互感器,将仪器与现场PT彻底隔离,双重保险确保PT安全;
  • 具有阻性电流基波峰值输出、基波电流与基波电压间夹角等参数,输出参数稳定,易于判断避雷器的好坏;
  • 具有边相校正功能,可消除现场带电测试的干扰;
  • 仪器自带可充电电池,不用220V交流电可连续工作3小时以上;
  • 有日历时钟、微型打印机;
  • 能存储1024组测量数据;
  • 配有RS-232通信接口,可将数据上传至计算机进行处理。
产品参数

参考电压输入范围(有效值)

20-200V

全泄漏电流测量范围 ( 有效值 )

0-10mA

阻性电流测量范围 ( 有效值 )

0-10mA

容性电流测量范围 ( 有效值 )

0-10mA

避雷器功耗

0-999W

基波电流与基波电压间夹脚

0-360 °

全电流系统测量准确度

± ( 读数 ´ 2% + 1 个字 )

阻性电流测量准确度

± ( 读数 ´ 10% + 3 个字 )

3 、 5 、 7 次谐波电流测量准确度

± ( 读数 ´ 10% + 3 个字 )

使用交流电源

AC 220V ± 10% , 50Hz ± 1%

内部电池连续工作时间

3 小时以上

内部电池充电时间

6 小时以上

仪器尺寸

33cm×28cm×14cm

仪器重量

4kg( 不含测试线包 )

测试线包重量

2kg
