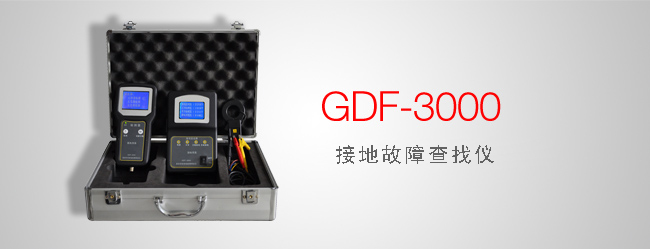

GDF-3000 接地故障查找仪

选型
GDF-3000 接地故障查找仪
产品概述

武汉国电西高电气有限公司是专业从事电力系统高科技产品开发、生产、销售的产业一体化公司。公司自成立以来开发出一系列直流接地故障定位装置,该系列产品在现场的大量应用中获得广大用户认可与肯定,总结以前各代产品的经验和结合现场复杂的直流系统情况,开发出新一代GDF-3000直流系统接地故障测试仪,现已广泛应用于全国各个省市。

GDF-3000直流系统接地故障测试仪能够自适应各个电压等级的直流系统,配备高精度的检测钳表,通过对信号的高效、精确处理,大大提高了检测范围与抗干扰能力;采用了先进计算方法和模糊控制理论,将被检测支路的绝缘程度以绝缘指数和波形的形式表示出来,充分体现了人工智能的优越性;对于接地点位置的判断以及接地阻抗值的计算,它们更是拥有准确的判断能力和精确快 速的运算能力,每次检测都能够指出接地点的位置和接地电阻的阻值,从而快速、准确地实现包括环路在内的接地检测。

GDF-3000不仅解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确定位,并且还能准确的显示系统电压、对地电压、接地阻值、支路接地阻抗值,真正解决了运行及检修人员的后顾之忧。

本装置以系统安全为首要前提,按行业标准的最高要求,以可靠的低频信号方式进行检测,并在现场进行了大量的实际应用,对系统无任何影响。

产品特点
  • 具有自适应各个电压等级的直流系统,具有智能化的接地点方向判断功能,能够快速、准确地定位出多点接地、高阻接地、正负极接地、环路接地等各种接地故障。
  • 友好的人机界面:人机界面简洁、清晰,操作简单,形象的绝缘指数显示和实时的波形显示,直观地反应出各检测支路的绝缘程度及接地故障点方向。
  • 高精度检测:采用高精度传感单元(分辨率达0.01mA),具有精度高、线性好、检测范围宽,能实现对多点接地、高阻接地的定位。
  • 抗干扰能力强:能有效排除交直流串电故障,不受接地故障点距离限制,通过软硬件上的合理设计,能抗系统各种复杂纹波干扰,实现对接地点的精确定位。
  • 输出功率小:根据直流系统现场的实际情况,信号发生器可智能式产生1.0~5.0mA 的信号电流,最大功率小于0.05W,保障直流系统的安全、可靠运行。
  • 人性化的外观设计:采用工程力学的外形设计,使用舒适,重量轻巧,携带方便。
  • 严格选用优良的元器件,科学的生产管理,保证装置的高靠性。
产品参数
适用直流系统电压 220V±15%,110V±10%,48V±10%,或用户定制其它电压等级
抗对地分布电容范围 系统对地总电容≤100uF,单支路对地电容≤5uF
信号发生器输出功率 ≤ 0.05W
信号发生器测量范围 母线对地电阻测量:0-1000 KΩ
系统对地容抗测量:0-1000 KΩ
检测器精度 < 10uA
检测器对接地故障定位范围 220V直流系统:  0 ~ 500 KΩ
110V直流系统:  0 ~ 250 KΩ
48V直流系统:  0 ~ 125KΩ
环境温度 -35℃ ~ +50℃
相对湿度 ≤ 95% (不结露)
总质量 2 kg
外形尺寸(包装箱) 380x280x120(mm)
