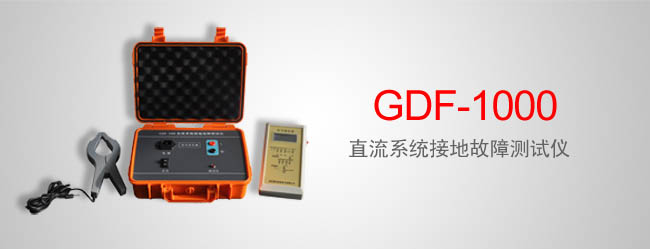

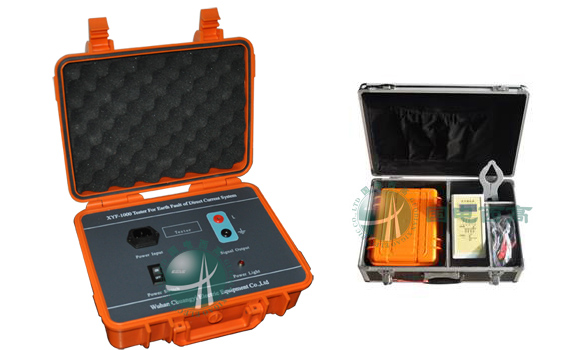

GDF-1000 直流系统接地故障测试仪

选型
产品概述

GDF-1000 直流系统接地故障测试仪是新一代直流接地故障测试仪。它能够适用于任何电压等级的直流系统,配备了高精度的检测钳表,通过对多种信号的高效处理大大提高了检测范围与抗干扰能力;采用了优秀的算法和先进的模糊控制计算理论,将被检测绝缘支路的优势程度以数值的形式表示出来,充分体现了人工智能的优越性;对于接地点位置的断定,它们更是拥有准确的判断力,每次检测都能够指出接地点位置及方向。

本装置以系统安全为首要前提,按行业标准的最高要求,以可靠的低频信号方式进行检测,并在现场进行了大量的实际应用,对系统无任何影响。

发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源,直流系统的安全连续运行对保证发供电有着极大的重要性。由于直流系统为浮空制的不接地系统,如果发生两点接地,就可能引起上述装置误动、拒动,从而造成重大事故。因此当发生一点接地时,就应在保证直流系统正常供电的同时准确迅速地探测出接地点,排除接地故障,从而避免两点接地可能带来的危害。

GDF-1000 直流系统接地故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障,均能迅速地查找出接地点,准确率达到100%。

产品特点
  • 使用简单。本仪器只需打开电源开关就可直接使用,无需别的按键操作。
  • 安全可靠。本仪器无需停浮充电机及其它电源,对直流系统没有任何影响。
  • 适用电压等级多。直流系统220V、110V、48V、24V都可以使用。
  • 适用范围广。任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。
  • 可在线和离线对地故障进行鉴别、寻踪、定位。
  • 抗干扰能力强,克服了系统分布电容的影响。
产品参数
信号发生器
输出信号频率 2.5Hz±2%
信号空载输出电压 0~20V 有效值
信号电压幅值误差 <5%
输出口抗冲击能力 400V直流冲击
电源电压 AC220V±10%
电压频率 50Hz±5%
输入保险 2A
体积 275×225×100mm
信号接收器
信号电流检测灵敏度 0.5mA
接收器显示 数字0~19
体积 195×100×30mm
体积 38×69×30mm
