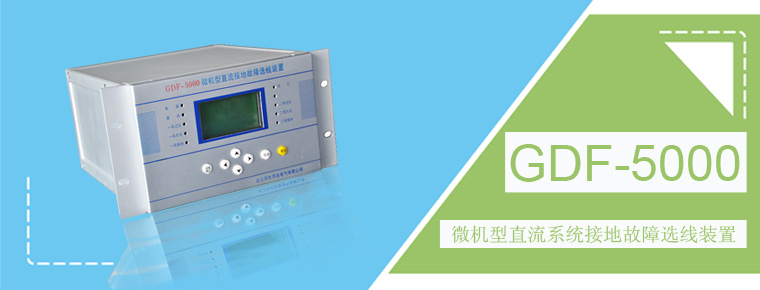

GDF-5000 微机型直流系统接地故障选线装置

发电厂和变电站的直流系统是控制系统和信号系统、继电保护自动装置的工作电源，直流系统的工作可靠性直接影响电力系统的安全。但直流回路种类繁多，支线纵横，发生接地的几率非常高。正常情况下，直流系统的正负母线是对地浮空的。当直流系统发生一点接地时虽不会影响正常工作，但当出现第二个接地点时，将有可能引起事故。因此必须立即排除接地故障。

然而，直流系统的接地故障查找却是一个棘手的问题。传统的方法是逐路断开各支路，根据绝缘监察装置的指示来确定故障支路，然后顺着该支路逐级查找，最后确定接地点。这种方法十分费时费力，而且当断开某一支路时，该支路上的控制与保护装置要短时退出，这时有可能引起事故。

本公司生产的直流系统电压绝缘监察及选线装置 （以下简称直流选线装置）可以完美地解决上述问题。该装置采用现代微电子技术，能实现对直流系统的母线电压和对地绝缘的实时在线监测，发生故障时能及时报警并在不断电的情况下自动确定接地支路，在便携式探测仪的配合下可迅速查找到接地点，是传统绝缘监察装置的理想的升级换代产品。广泛适用于电力、煤炭、冶金、化工、石油等部门。

• 在线实时监测直流系统的绝缘状况。一旦系统的接地电阻低于预先设定的报警值，则自动报警。之后装置进入选线状态，显示并打印出接地支路号
• 在线实时监测并显示直流系统的母线电压。一旦系统的母线电压超出预先设定的范围，则自动报警
• 不需停电即可查找接地支路。在多点接地及系统对地电容较大的情况下仍有较高的准确度。在便携式探测装置的配合下可迅速准确地找出具体的接地点。正负母线的对地绝缘均匀下降时仍能准确报警
• 可以随时方便地更改设置参数，如各种报警值等
• 可以记忆20次最新的报警信息供随时显示和打印
• 采用先进的液晶显示技术，显示容量大。以菜单方式操作，简单方便
• 采用插板式结构，便于维护
• 具备RS232、RS422和RS485串口，同微机监控系统相连，易于实现远方监测

• 检测灵敏度高，受系统对地电容影响小
• 系统的正负母线对地绝缘均匀下降时仍能准确报警
• 抗干扰能力强，可靠性高
• 能同时监测两段母线
