GD-2133T 智能电缆故障测试仪(停产)

选型
产品说明书
产品检定书
查看 下载
产品相关图集
查看 下载
询价、选型 询价、选型

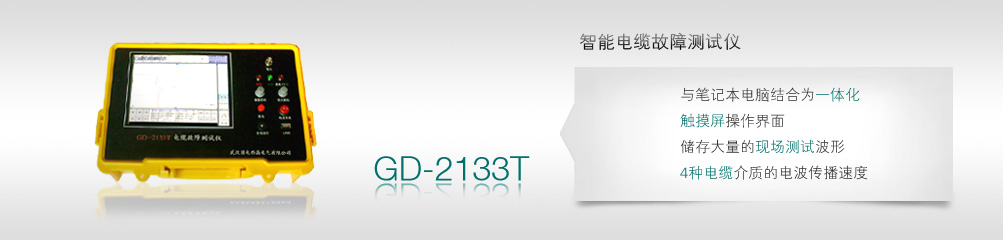

GD-2133T型智能电缆故障测试仪,可以测试35kV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。

本测试仪采用箱式结构,巧妙的将电缆故障测试仪与笔记本电脑结合为一体化,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。

测试方法:低压脉冲法、高压闪络法
  • 测试距离: 低压脉冲法最大测试距离40km;高压闪络法最大测试距离10km
  • 系统测试精度: 小于20cm
  • 脉冲幅度: 负载阻抗在50Ω时不小于250V
  • 脉冲宽度: 0.2μs、2μs、4μs三种
  • 系统测量误差: 主机测量结果再配合数显同步定点仪测量,系统误差为零。
  • 读数分辨率: 0.1m
  • 预置了4种电缆介质的电波传播速度:油浸纸:160m/μs;交联聚乙烯:172m/μs;聚氯乙烯:184m/μs;以及其它非动力电缆的电波传播速度的设置(自选介质)
  • 对于其它非动力电缆,利用本机的测速功能可以在输入该电缆的已知全长后,测出电波在该电缆中的传播速度
  • 采样方式: 电流取样法
  • 工作条件: 温度-10 - +45℃,相对湿度 90%
  • 体 积: 430×300×190mm
  • 重 量: 约10kg
测试原理

电缆故障一般分为两大类:低阻、开路故障和高阻故障。仪器根据雷达测距原理,向电缆发射一个低压脉冲或高压脉冲。当遇到特性阻抗不匹配的地方时,就会产生反射波,仪器以极高的速度将发射波形和反射波形采集下来并显示在屏幕上,用双游标卡在波形的两个特征拐点上。仪器根据电波在电缆中的传播速度,便可自动测算出故障点到测试点的距离并显示在屏幕上。

S = VT / 2
S:故障点距测试端的距离。
V:电波在电缆中的传播速度。
T:电波在电缆中故障点与测试端间一个来回传播所需的时间。

这样,在V和T已知的情况下,就可计算出S,即故障点距测试点的距离。这一切只需要稍加人工干预(用双游标卡在波形的特征拐点上)就可由计算机自动完成,测试电缆故障迅速准确。

GD-2136T 电缆故障测试系统(标配)
  • GD-2133T 智能电缆故障测试仪
  • GD-2131 直流高压电源装置
  • GD-2132 电缆寻迹及故障定位仪
GD-3137T 电缆故障测试系统(全配)
  • GD-2133T 智能电缆故障测试仪
  • GD-2131 直流高压电源装置
  • GD-2132 电缆寻迹及故障定位仪
  • GD-2134 电缆识别仪
  • GD-2135 遥控型高压电缆安全刺扎器
