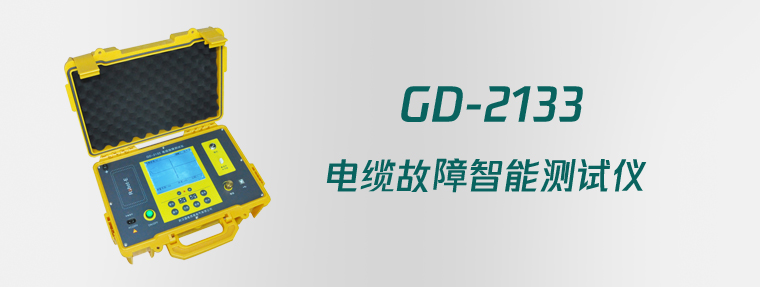

GD-2133 电缆故障智能测试仪

选型
产品概述

有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍,不及时查出故障并迅速予以排除,就会造成很大的经济损失和不良的社会影响。因而,电缆故障测试仪是维护各种电缆的重要工具。本仪器采用了多种故障探测方式,应用当代最先进的电子技术成果和器件,采用计算机技术及特殊性电子技术,结合本公司长期研制电缆测试仪的成功经验而推出的高科技、智能化、功能全的全新产品。

电缆故障测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障、高低阻性的接地、短路和电缆的断线、接触不良等故障进行测试,若配备声测法定点仪,可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品特点
  • 测试故障安全、迅速、准确;仪器采用低压脉冲法和高压闪络法探测,可测试电缆的各种故障,尤其对电缆的闪络及高阻故障可无需烧穿而直接测试;如配备声测法定点仪,可准确测定故障的精确位置;
  • 仪器采用高速数据采样技术,A/D采样速度为100MHz,使仪器读取分辨率为1m,探测盲区为1m;
  • 测试结果以波形及数据自动显示在大屏幕液晶显示屏上,判断故障直观;并配有全中文菜单显示操作功能,无需对操作人员作专门的训练;
  • 具有波形及参数存储、调出功能;
  • 采用非易失性器件,关机后波形、数据不易失;
  • 具有双踪显示功能;
  • 可将故障电缆的测试波形与正常波形进行对比,有利于对故障进一步判断;
  • 具有波形扩展比例功能;
  • 改变波形比例,可扩展波形进行精确测试;
  • 可任意改变双光标的位置,直接显示故障点与测试点的直接距离或相对距离;
  • 具有根据不同的被测电缆随时修改传播速度功能;
  • 小体积便携式外形,内装可充电的电池供电,方便携带和使用。
技术参数
  • 仪器可测试各种型号的电力电缆(电压等级1kV~35kV)和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏、高阻闪络性故障和电缆的断线、接触不良等故障;并可测试电缆的长度和电波在电缆上的传播速度。
  • 最远测试距离:15Km(明线可达100千米)
  • 探测盲区:  1m
  • 读数分辨率: 1m
  • 功耗:    5VA
  • 使用条件:环境温度 0℃~+40℃ \ 极限温度 -10℃~+50℃ \ 相对湿度  40℃(20~90)%RH \ 大气压强  (86~106)Kpa
  • 体积:275×220×160mm3 ○重量:1.8kg
