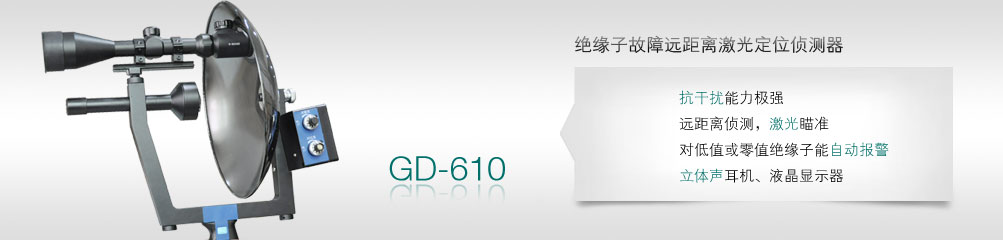

GD-610 绝缘子故障远距离激光定位侦测器

选型
绝缘子故障远距离激光定位侦测仪
产品概述

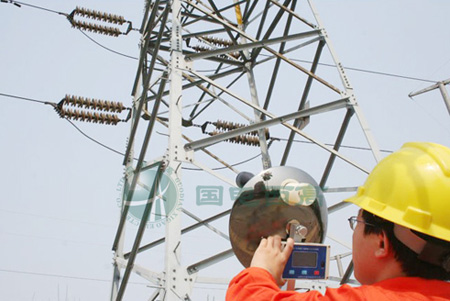

高压配电网及输变电设备常因绝缘子劣化而发生闪络、接地或瓷瓶爆破等故障,影响生产和人身安全。及时发现和排除绝缘子故障,对高压输变电线路的安全连续运行有着极大的重要性。GD-610绝缘子故障测试仪用于在不断电状态下查找发电厂、变电站输电线路中的绝缘子故障的准确位置,还可应用于电气设备局部放电侦测、电晕放电侦测、高压开关放电检测等。

检测项目
  • 检测带电运行绝缘子不明闪络故障(多次跳闸合闸)。
  • 检测带电运行绝缘子绝缘下降有泄漏电流入地(响应灵敏度不小于1毫安)。
  • 合成绝缘子故障。
  • 高压接头氧化放电侦测。
  • 高压设备刀闸接触不良放电侦测。
  • 电晕放电侦测。
  • 污闪侦测。
适用范围

各地的电力、农电、水利等凡有电力输电线路的部门,以及生产、使用各种高压电气设备的工矿企业科研单位等。

产品特点
  • 体积小,重量轻,结构新颖美观、功能全、操作简单快捷、安全可靠。
  • 对低值或零值绝缘子能自动报警。并能判断出已经漏电,但尚未击穿处于临界损坏的绝缘子,在检测方法上是一个质的飞跃。
  • 远距离侦测,激光瞄准,准确定位劣化绝缘子以及其设备故障的具体位置,判断准确100%。
  • 铝合金框架,坚固、轻便。
  • 立体声耳机及液晶显示器双重指示,效果明显。
  • 抗外界干扰能力极强。
  • 智能化程度高
    • 具有锁定数据功能。
    • 欠压功能(电池欠压时,仪器自动关机)。
    • 恒流充电,充满自停。
  • 可反复充电1000次的锂离子电池,配有智能化充电系统,延长电池的使用寿命。
  • 配使用环境湿度测量插件,便于了解绝缘子的真实工作环境。
产品参数

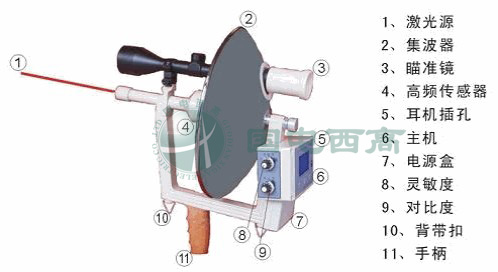

主机
中心频率 40KHz±2Hz
灵敏度 放电形式:针尖拉弧放电
放电间歇:4mm
电压 交流10KV 距离18M
交流35KV 距离25M
交流110KV 距离50M
交流220-1000KV 距离50M
工作电压 7.4V(2节锂离子电池)
体积 250×125×140(mm)
铝合金托架
激光 输出波长:650nm
输出功率:≤50mw
光束发散度:0.4mard
外形尺寸:16×0mm
单筒瞄准镜 倍率:3-9倍
孔径:50mm
长度:295mm
高频传感器 中心频率fo: 40KHz±2Hz
中心电容Co:2500±20%PF
使用温度:-20~60℃
重量:2.17kg
耳机
额定阻抗Z 125Ω
频率范围 100Hz-10KHz
灵敏度 (1W/1m)60dB
充电器
输入电压 AC220V±10%
输入频率 50Hz±5%
输出直流电压 DC 9V
电流 1.5A
整机外包装尺寸 长×宽×高 470mm×340mm×420mm
湿度传感器插件
湿度工作范围 (0~100)%RH
温度工作范围 -30~60℃
全套整机重量 7.18kg
红外温度测量
温度测量范围 -20—350°C
采用坚固镀硅镜
