绝缘子探伤之超声波探伤仪（GDUD-PBI）

什么是绝缘子

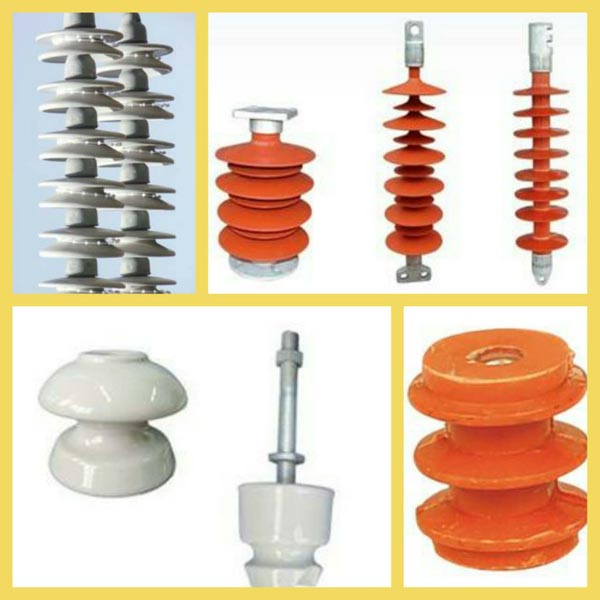

绝缘子是在架空输电线路中具有重要作用的特殊绝缘控件，用于增加爬电距离，由玻璃或陶瓷制成。在输电线路上常见的绝缘子通常包括一下几种：盘形瓷质绝缘子、盘形玻璃绝缘子以及棒形悬式复合绝缘子等。

由于绝缘子故障引发的一系列事故：

• 广州地铁二号线越秀公园站前发生接触网绝缘子打火花，造成接触网瞬间断电，影响正常行车和乘客的出行。
• 由于降雨，锦山变电站10kv室外母线绝缘子绝缘强度下降导致两相接地短路的事故，影响电网正常运行。
• 吉林供电局城南变电站南母电压互感器一次刀闸，在操作过程中绝缘子断裂，对构架放电。

一旦绝缘子由于各种原因失效，就会损害整条线路的使用。因此输电线路对绝缘子的可靠性有很高的要求，需要对绝缘子逐件进行超声波探伤检查和各项性能的试验。在电网运行的过程中如何避免其产生故障，详细可以查看《输电线路绝缘子的维护与保养》。

超声波探伤的原理：

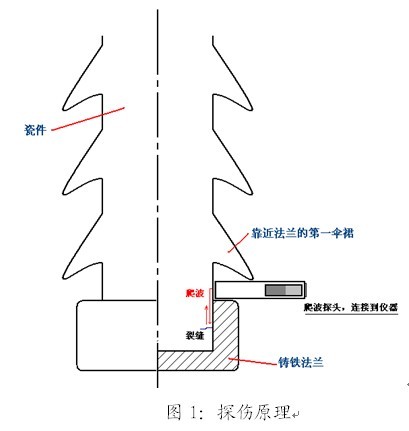

超声波探伤仪会发出高频脉冲电信号加在探头的压电晶片上，而逆压电效应会导致晶片产生弹性形变，从而产生超声波；超声波经耦合后被传入被探工件（绝缘子）中，遇到异质界面产生反射，反射回来的超声波同样会作用于探头，由于正压电的效应从而产生电信号用于分析，就可以知道其中的缺陷。也就是所谓的“探伤”。

标准试块的作用：

• 可以测试和校验探伤仪性能。
• 调整扫描速度，确定缺陷位置。
• 调整灵敏度
• 测量材质衰减
• 确定耦合补偿

绝缘子探伤本身就是一项及其繁琐的工作，很容易让试验者觉得有些麻烦，操作不容易掌握，然而在整个输电线路中，绝缘子是其中很重要的一环，它的性能好坏也关系到整个电网的正常运行。因此，很有必要定时定期的检测绝缘子，避免重大的输电事故的产生。只要多加练习，很容易掌握DAC曲线等操作。
