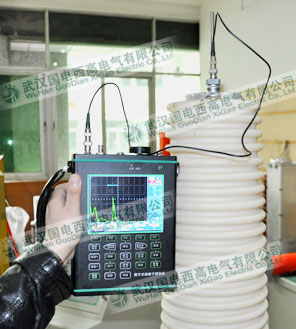

GDUD-PBI 绝缘子及套管超声波探伤仪

发供电企业的一次设备电气参数测试具有完备的系统，而对于那些机械性的损伤却无法通过电气参数来反映，从起支撑导线和绝缘作用的瓷支柱式绝缘子、变压器箱体、套管一直到电力线路专用的母排、线夹等一系列的金器具，其物理特性只能通过超声波探伤的方式来检测存在于设备内部的我们肉眼无法观测到的裂纹、沙眼，新型电力专用的探伤仪及国网公司颁布的文件，无疑给这些设备的安全运行提供前所未有的保障，比如高压瓷绝缘子，国家电网公司就相继制定了JB/Z 262-2000、生产输电[2004]40号文、JB/T 9674-1999、《72.5kV及以上高压支柱瓷绝缘子技术监督规定》（国家电网生技[2005]174号）、《 电网在役支柱瓷绝缘子及瓷套超声波检验技术导则》 等行业标准和导则，目的在于规范高压支柱瓷绝缘子生产、使用中的各项技术要求。

基于目前市场常规超声波探伤仪功能的狭隘性，无法完成当前电气设备的专项检测，我司基于多年超声波探伤经验研制出了专门针对电力部门瓷支柱式绝缘子、套管、母排、主设备箱体、电力线路金器具（如楔形线夹）、电厂压力容器、管道等部件的无损检测设备，与常规超声波探伤仪相比更具专业性和前瞻性。

• 领先的嵌入式数字系统技术，仪器电气性能指标均按欧标（EN 12668.1 - 2000）设计制造，高品质、高性能的数字式绝缘子超声波探伤仪。电力专用超声波检测仪 配备专用探头，与被试品曲面实现完美匹配，快捷检测出设备内部存在的缺陷；
• 适用范围广。可对瓷绝缘子、套管、避雷器、PT、CT、变压器箱体、发电机轴承设备进行检测；
• 内置支柱绝缘子探伤的标准DAC曲线和支柱绝缘子探伤专用瓷试块。内部裂纹超出标准时仪器自动发出警报，提示探伤人员有内部缺陷；
• 具有自动探头校正功能和曲率表面校正功能，优化探头与被试品之间的耦合，使探伤结果更准确；
• 德国进口铝合金机箱，可轻松抑制现场干扰，低噪声高信噪比；
• 探伤检测灵敏度较高,可达110dB；
• 提供配套上位机软件，方便与计算机通讯；
• 广泛应用于电力系统各设备的探伤检测，现场经验丰富，判断率高。

• 工作频率： （0.5~20）MHz
• 增益调节： 110dB(设手动0.1dB、2dB、6dB步进)
• 检测范围： （0~9999）mm钢纵波
• 声速范围： （0 ~ 9000）m/s
• 动态范围： ≥32dB
• 垂直线性误差： ≤3％
• 水平线性误差： ≤0.1％
• 分辨力： ＞42dB（5P14）
• 灵敏度余量： ＞62dB（深200mmФ2平底孔）
• 显示屏： TFT真彩显示屏
• 数据存储： 存储21组探伤参数，1000幅探伤回波
• 电源、电压： 直流（DC）7.4V锂电池连续工作12小时；交流（AC）220V
• 环境温度： （-25 ~ 50）℃（参考值）
• 相对湿度： （20 ~ 95）％ RH
• 外型尺寸： 210×168×50（mm）
• 重 量： 整机带内置电池1.8 kg

GDUD-PIB绝缘子及套管超声波探伤仪不仅仅只是针对以上设备和部件进行超声波无损检测，它的应用范围还包括电厂压力容器、管道、主设备箱体、母排、发电机轴承、线夹等，这些设备经常处于恶劣的环境中，各种内部缺陷导致的不均匀应力均会影响系统的安全运行，因此对其进行超声波无损检测是消除安全隐患的行之有效的方法。

本仪器不包含试块，试块另配
