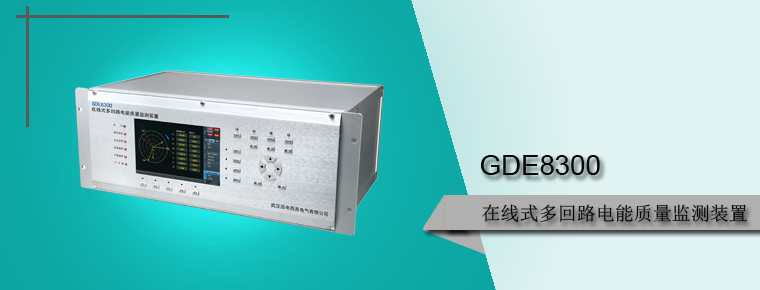

GDE8300 在线式多回路电能质量监测装置
GDE8300电能质量在线监测装置是我司通过多年的技术积累，推出的在线式电能质量监测产品。GDE8300通过了开普实验室型式试验认证和IEC61850规约一致性实验认证，精度完全符合IEC61000-4-30A级标准，广泛应用于全国各地各级变电站、高耗能企业对现场电能质量的监测与分析。
- 谐波分析
监测被测信号50 次谐波分量，包括1~50 次总谐波畸变率、谐波含有率、谐波相位角、及1~16 次间谐波，满足国标GB/T14549 和IEC 61000-4-7 对公用电网谐波的测试要求。
- 电压波动与故障录波
本装置能捕捉所有电压电流通道的波形，分析干扰源。总畸变率超标、频率超标、电压有效值超标、不平衡度超标等均可启动故障录波记录，从而捕捉电压波形细微的变化。
- 电力系统频率波动监测及记录
本装置频率测量精度为0.001Hz，频率范围42.5Hz 连续到57.5Hz，在线监测电力系统频率，频率越限可及时报警及记录。
- 电能质量超标计量
本装置可以连续不间断监视电能质量是否符合相关标准，通过软件可设置不同的超标条件，启动超标电能参数统计并记录对应超标量，时间分辨率达200ms。
- 闪变分析
公共供电点电压因冲击性功率负荷（如炼钢电弧炉，电弧焊机等）引起的电压快速变化而导致的闪变效应，容易使人眼疲劳、不舒服，甚至情绪烦躁。GDE8300系列电能质量在线监测装置具有电压闪变监测功能，符合GB/T 12326-2008 标准。
- 分量测量及电压不平衡度分析
本装置可测量电压电流的不平衡度及零序、正序、负序的幅值和相位，显示电压电流的相位图。
常规参数
机械尺寸
|
尺寸 |
428.8 × 276.5 × 177 （ mm ） |
|
重量 |
8kg |
电源
|
电源输入电压 |
+85VAC~+265VAC ； 110V/220VDC |
显示
|
尺寸 |
7.0 寸 |
|
色彩 |
26 万色 |
|
分辨率 |
800 × 480 |
|
亮度 |
最大亮度 350 cd/m2 (Typ.) |
|
对比度 |
500:1 （ Typ ） |
|
可视角度 |
70/70/50/70 (Typ.)(CR ≥ 10) ( 左 / 右 / 上 / 下 ) |
存储
|
类型 |
固态硬盘 |
|
容量 |
32GB 金士顿固态硬盘（支持更大容量固态硬盘） |
环境
|
工作环境 |
室内使用， -20 ℃ ~+70 ℃，湿度 90rh% 以下 |
|
存储环境 |
室内保存， -40 ℃ ~+85 ℃，湿度 95rh% 以下（不凝结） |
|
安全性 |
500V/10M ， 2kV:GB/T 15479-1995 |
标准
|
测量方法 |
IEC61000-4-30 A 级 |
|
测量性能 |
IEC61000-4-30 A 级 |
|
闪变 |
IEC61000-4-15 |
|
谐波 |
IEC61000-4-7 |
电磁兼容性
|
标准 |
等级 3 ： GB/T 17626.2-2006 静电放电抗扰度 等级 3 ： GB/T 17626.3-2006 射频电磁场辐射抗扰度 等级 3 ： GB/T 17626.4-2008 电快速瞬变脉冲群抗扰度 等级 3 ： GB/T 17626.5-2008 浪涌（冲击）抗扰度 等级 3 ： GB/T 17626.8-2006 工频磁场抗扰度 等级 3 ： GB/T 17626.9-1998 脉冲磁场抗扰度 等级 3 ： GB/T 17626.12-1998 振荡波抗扰度 |
环境可靠性
|
标准 |
GB/T 2423.1-2008 低温 GB/T 2423.2-2008 高温 GB/T 2423.4-2008 交变湿热 GB/T 2423.5-1995 冲击 GB/T 2423.10-2008 振动 GB/T 2423.22-2002 温度变化 |
测量参数
测量项目
|
测量类型 |
测量项 |
|
电压 / 电流 / 频率 |
有效值、波峰因数、频率偏差等 |
|
三相不平衡 |
电压 / 电流正序值、负序值、负序不平衡度、零序不平衡度 |
|
谐波 |
电压 / 电流 50 次谐波、 16 组间谐波、 35 组高次谐波、谐波含有率、 50 次谐波子组 |
|
波动 / 闪变 |
短闪变、长闪变、电压波动值 |
|
功率 |
有功、无功、视在、功率因数等 |
|
事件记录 |
电压暂升、电压暂降、电压中断、冲击电流、电压电流总畸变率、奇偶次谐波含有率、电压电流不平衡、频率、短闪变、长闪变等 |
输入参数
|
测量线路 |
单相两线 / 单相三线 / 两相三线 / 三相三线 / 三相四线制 |
|
测量线路基本频率 |
50Hz |
|
输入通道数 |
4 块板卡，每块板卡有 4 通道电压、 4 通道电流 |
|
测量量程 |
电压测量量程：标称值 100V, 最大值 300V ；电流测量量程：标称值 5A 最大值 7.2A |
频率
|
测量方式 |
由 10 个波形（ 50Hz 时）运算 |
|
显示方式 |
显示一个通道的频率值 |
|
测量量程 / 分辨率 |
50.000Hz/0.001Hz |
|
测量带宽 |
42.5Hz~57.5Hz |
|
测量精度 |
± 0.001Hz |
电压 1/2 有效值、电流 1/2 有效值
|
测量方式 |
每两个周波运算一次，每周波去 1/2 周波组成 1 个波形运算 |
|
测量量程 / 分辨率 |
Max 电压： 300V/0.005 ， Max 电流 7.2A |
|
测量精度 |
标称电压的 0.1% |
电压有效值
|
测量方式 |
由 10 个波形（ 50Hz 时）运算 |
|
显示方式 |
每通道的电压有效值 |
|
测量量程 / 分辨率 |
Max 电压： 300V/0.005 |
|
测量精度 |
标称电压的 0.1% |
电流有效值
|
测量方式 |
由 10 个波形（ 50Hz 时）运算 |
|
显示方式 |
每通道的电流有效值 |
|
测量量程 / 分辨率 |
Max 电流： 7.2A |
|
测量精度 |
标称电流的 0.1% |
谐波电压、谐波电流
|
测量方式 |
符合 IEC61000-4-7 ，分析窗口幅度 10 个周波 |
|
窗口点数 |
每 10 个周波共 5120 点 |
|
显示方式 |
表格图、趋势图、柱状图 |
|
测量次数 |
1 次 ~50 次 |
|
测量量程 / 分辨率 |
Max 电压： 300V/0.005 ， |
|
测量精度 |
电压谐波大于 1% 标称值时：误差小于 1% 读数 电压谐波小于 1% 标称值时：误差小于 0.05% 标称电压值 电流谐波大于 3% 标称值时：误差小于 1% 读数 电流谐波小于 3% 标称值时：误差小于 0.05% 标称电压值 |
间谐波电压、间谐波电流
|
测量方式 |
符合 IEC61000-4-7 ，分析窗口幅度 10 个周波 |
|
窗口点数 |
每 10 个周波共 5120 点 |
|
显示方式 |
表格图、趋势图、柱状图 |
|
测量次数 |
1~16 组 |
|
测量精度 |
电压谐波大于 1% 标称值时：误差小于 1% 读数 电压谐波小于 1% 标称值时：误差小于 0.05% 标称电压值 电流谐波大于 3% 标称值时：误差小于 1% 读数 电流谐波小于 3% 标称值时：误差小于 0.05% 标称电压值 |
高次谐波电压、高次谐波电流
|
测量方式 |
符合 IEC61000-4-7 ，分析窗口幅度 10 个周波 |
|
窗口点数 |
每 10 个周波共 5120 点 |
|
显示方式 |
表格图、趋势图、柱状图 |
|
测量次数 |
1~35 组 |
|
测量精度 |
电压谐波大于 1% 标称值时：误差小于 1% 读数 电压谐波小于 1% 标称值时：误差小于 0.05% 标称电压值 电流谐波大于 3% 标称值时：误差小于 1% 读数 电流谐波小于 3% 标称值时：误差小于 0.05% 标称电压值 |
有功功率、无功功率、视在功率
|
测量方式 |
有功功率：每 10 个周波进行运算 视在功率：由电压电流的有效值来运算 无功功率：由视在功率、有功功率来计算 |
|
显示方式 |
表格图、趋势图 |
|
测量量程 / 分辨率 |
根据电压电流量程来确定 |
|
测量精度 |
± 0.5% 读数 |
功率因数
|
测量方式 |
由电压有效值、电流有效值、有功功率进行计算 |
|
显示方式 |
实时数据显示 |
|
测量量程 / 分辨率 |
-1.0000~1.0000 |
|
测量精度 |
± 1% 读数 |
电压不平衡度、电流不平衡度（负序、零序）
|
测量方式 |
三相三线制或三相四线时，使用三相的基波成分来计算 |
|
显示方式 |
表格图、趋势图、矢量图 |
|
测量量程 |
0.00%~100% |
|
测量精度 |
电压不平衡度：± 0.5% ；电流不平衡度：± 0.5% |
电压波动
|
测量方式 |
半波方均值来计算 |
|
显示方式 |
表格图、趋势图 |
|
测量量程 |
0.00%~100% |
|
测量精度 |
± 1% |
IEC 闪变
|
测量项目 |
短闪变（ Pst ）、长闪变（ Plt ） |
|
测量方式 |
根据 IEC61000-4-15 连续测量 10 分钟的 Pst ，连续测量并计算 2 小时 Plt |
|
显示方式 |
表格图、趋势图 |
|
测量量程 |
0~20 |
|
测量精度 |
± 5% |
冲击电流
|
测量方式 |
电流的半波有效值超过设定值的正向冲击电流 |
|
显示方式 |
冲击电流波形、冲击电流最大值 |
|
测量精度 |
0.1% |
电压暂升、电压暂降、短时中断
|
测量方式 |
暂升：电压半波有效值正方向超过设定值时，判定为暂升 暂降：电压半波有效值负方向超过设定值时，判定为暂降 短时中断：电压半波有效值负方向超过设定值时，判定为瞬间中断 |
|
显示方式 |
暂升、暂降、短时中断的波形持续时间、幅度等 |
