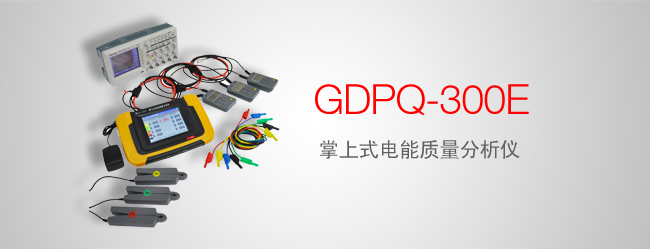

GDPQ-300E 掌上式电能质量分析仪
产品概述
该仪表是对电能质量参数进行检测及分析的专用便携式产品，电能质量参数包括频率，电压/电流的幅值、谐波、间谐波、不平衡，电压闪变、电压骤升骤降和中断、瞬态，电流浪涌，功率、功率因数等。能够对电网运行进行长时间的数据采集监测。同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。
产品特点
- 一种电能质量检测及的分析专用仪表。
- 使用ARM和DSP以及16M字节的存储器。
- 表使用触摸屏，使操作更简单、方便。
- 可进行测量，并保存数据，将其上传到PC机进行分析。
- 模块化结构，设计合理，运行可靠。
- 中/英文菜单操作，简单易操作。
- 可使用USB盘更新仪表软件，软件升级简单、方便。
- 在PC机上用电能质量数据分析软件对测量数据进行详细分析。
产品参数
仪表基本功能及技术指标
| 项 目 | 描 述 |
| 电压 / 电流 / 频率 | 可测量三相电压、零线电压、三相电流、零线电流、频率，可显示有效值、峰值、波 / 峰比以及波形图、趋势图等 |
| 谐波测量 | 可测量电压及电流的基波及 2~50 次谐波，测量结果包括谐波效值、谐波含量、谐波含有率、总谐波畸变率 (THD) ；可显示柱状图、趋势图等 |
| 间谐波测量 | 可测量电压及电流的 0.1~19.9 次间谐波，测量结果包括间谐波分量及子集的有效值、间谐波含有率等；可显示柱状图、趋势图等 |
| 功率 / 电能测量 | 可测量三相四线 / 三相三线视在功率 ( 电能 ) 、有功功率 ( 电能 ) 、无功功率 ( 电能 ) 、功率因数等，可显示趋势图；可测 1 、 5 、 10 、 15 、 30 、 60 分钟的需量 |
| 三相不平衡测量 | 可测量三相四线 / 三相三线电系统电压及电流的正序分量、负序分量、零序分量、负序不平衡度、零序不平衡度；可显示三相电压及电流的相角、矢量图、趋势图 |
| 闪变 | 1 分钟闪变、 10 分钟短时闪变、 2 小时长时闪变测量 |
| 电压骤升 / 骤降 / 中断 | 可检测并记录电压骤升、骤降和中断事件 |
| 浪涌电流 | 可检测并记录浪涌电流事件 |
| 谐波功率 | 可检测 2~30 次谐波功率，可显示柱状图、趋势图等 |
| 功率波 | 可按设定的时长（ 1~5 分钟），测量功率的快速变化（有功、无功、视在功率） |
| 瞬变 | 可检测时长 20 微秒以上的电压瞬变事件 |
| 监测记录 | 可长时间记录稳态电能质量参数，包括电压 / 电流 / 频率、谐波、功率、三相不平衡、波动 / 闪变，记录时间间隔从 3 秒到 30 分钟可调。 |
| 数字示波器 | 可用于查看电压 / 电流信号波形 |
| 项目 | 可测量范围 | 测量精确度 | 说明 |
| 电压 / 电流 / 频率 | 三相电压： 1000V( 真有效值 ) 零线电压： 70V( 真有效值 ) 三相电流： 6000A( 真有效值，选配相应量程电流传感器 ) 零线电流： 25A( 真有效值，选配相应量程电流传感器 ) 频率： 40~70Hz |
电压： 0.1%rdg ± 0.05%f.s 电流： 0.2%rdg ± 0.05%f.s 频率：± 0.01Hz |
此处以 A 相电压频率作为测量频率 |
| 谐波测量 | 电压谐波： THD+ 基波 +2~50 次谐波 电流谐波： THD+ 基波 +2~50 次谐波 |
电压谐波： Uh ≥ 1%UN 时，± 5%Uh ； Uh ＜ 1%UN 时，± 0.05%UN ； 电流谐波： Ih ≥ 3%IN 时，± 5%Ih ； Ih ＜ 3%IN 时，± 0.15%IN ； |
|
| 间谐波测量 | 电压谐波： 0.1~19.9 次间谐波 电流谐波： 0.1~19.9 次间谐波 |
电压间谐波： Uih ≥ 1%UN 时， 5%Uih ； Uih ＜ 1%UN 时， 0.05%UN ； 电流间谐波： Iih ≥ 3%IN 时， 5%Iih ； Iih ＜ 3%IN 时， 0.15%IN ； |
|
| 功率 / 电能 | 有功： 700kW 视在： 700kVA 无功： 700kVAR 功率因数： 0.00~1.00 有功电能： 10000kWh 视在电能： 10000kVAh 无功电能： 10000kVARh 平均功率因数： 0.00~1.00 |
有功：读数± 0.5% 视在：读数± 0.5% 无功：读数± 0.5% 功率因数：± 0.005 |
|
| 三相不平衡 | 基波电压： 1000V( 真有效值 ) 基波电流： 6000A( 真有效值 ) 基波频率： 40~70Hz 相角： 0~360o 不平衡度： 0.0%~100% |
电压： 0.1%rdg ± 0.05%f.s 电流： 0.2%rdg ± 0.05%f.s 频率：± 0.01Hz 相角：± 0.3 o 电压不平衡度：± 0.2% 电流不平衡度：± 0.2% |
此处以 A 相电压频率作为测量频率 |
| 电压闪变 | 1 分钟闪变、短时闪变、长时闪变 | 1min 闪变：± 5.5% 10min 短时闪变：± 5% 2h 长时闪变：± 5% |
|
| 电压骤升、骤降和中断 | 监测并记录单相 / 多相电压骤升、电压骤降和暂时断电 | 半波有效值，起始时间，持续时间，终结时间时间误差± 10ms | 最多可记录 40 个事件 |
| 项目 | 可测量范围 | 测量精确度 | 说明 |
| 浪涌电流 | 监测并记录单相 / 多相浪涌电流 | 半波有效值，起始时间，持续时间，终结时间时间误差± 10ms | 捕捉到一次事件就停止测量 |
| 谐波功率 | 总谐波功率次数： 1~30th 谐波总有功功率：∑ P 谐波总无功功率：∑ Q 正谐波总有功功率： + ∑ P 负谐波总有功功率： - ∑ P 正谐波总无功功率： + ∑ Q 负谐波总无功功率： - ∑ Q |
谐波功率读数：± 0.5% | |
| 功率波 | 可检测 1 、 3 、 5 分钟时间长度有功、无功、视在半波功率值，记录功率变化趋势 | 半波功率读数：± 0.5% | |
| 瞬变 | 基于标称值 120% 以上的电压瞬变值 | 可测事件最小周期 20 微妙以上 • 事件捕捉概率 98.7% | 一次测量可存储 20 个事件 |
| 监测记录 | 可记录参数： 电压、电流、频率；电压 / 电流谐波（ THD+1~25 次谐波）；三相不平衡；有功 / 无功 / 视在功率、功率因数；波动 / 闪变 | 数据保存间隔： 3s~30min 间隔时间为 3s ，可累计监测 16h ； 间隔时间为 30min ，可累计监测 960h ； |
|
| 数字示波器 | 三相电压、三相电流、零线电压和零线电流瞬时波形 | 最大采样频率： 200kHz 最小采样频率： 100Hz |
