GDPD-GIS/OL GIS局部放电在线监测系统

选型
产品标准
  • GB1094《电力变压器》
  • GB/T16927《高电压试验技术》
  • IEC60270《局部放电测量》
  • GB/T7354《局部放电测量》
  • DL417《电力设备局部放电现场测量导则》

国电西高提供的GDPD-GIS/OL GIS局部放电在线监测系统能够实时监测GIS在运行过程中的局部放电情况,可以及时对GIS绝缘异常状态和放电性故障做出预警,为GIS正常运行提供必要的指导数据,提高GIS运行的可靠性、安全性和有效性。

该系统是国电西高总结几十年局放测量的现场处理经验,采用最新传感器技术、信号处理器,计算机等技术手段和算法实现的新一代高性能数字化局放在线监测装置。

该系统的设计思路和实施方案与传统局放在线监测完全不同,传统局放在线监测系统将传感器采集到的信号以模拟信号方式传输到主控室,然后在主控室内由控制柜内的计算机完成A/D转换,再进行数据处理。而GDPD-GIS/OL 局放监测仪是安装在GIS本体上,可独立完成放电信号采集、信号调理、A/D转换、干扰处理、数据处理、数据保存、放电量显示、超标报警等一系列工作。该监测仪配有CAN 总线接口,可将多台监测单元的数据通过一条通讯电缆传输到附近的集控单元,然后可以通过GPRS模块远程无线传输,实现“任何时间、任何地点”访问监测数据从而了解GIS运行状态。

该系统在集控单元和后台监控计算机可以实现在线局放监测数据的记录、趋势图形显示、图形分析等功能,集控单元还具有放电波形的实时显示、放电类型分析等功能。

产品适用范围

该系统主要用于GIS的局部放电在线监测,并广泛适用于发电厂、变电站高压电气设备的局部放电在线监测。

组成及原理

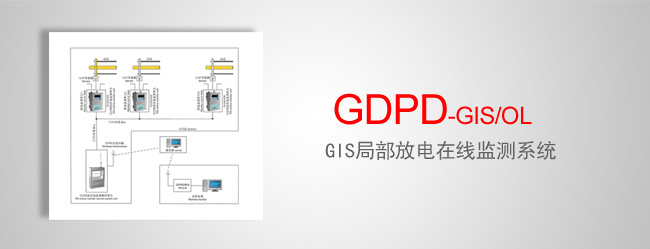

由于GIS的监测点比较多,并且监测位置分散,如果采用对传感器的模拟信号进行集中数字化方案,会带来监测速度慢、传感器引线多、安装复杂、整体效果不美观等问题。本系统由传感器、现场接收单元、集控单元和服务器等组成,采用各传感器直接数字化转换后再进行数字信号传输,可以实现分布式安装,然后将所有传感器数字化后的信号通过一条CAN总线传输到GIS附近的集控单元,再通过GPRS无线模块将数据远传。

  • 抗干扰能力强,监测数据准确:该局放监测仪采用全密封多腔体屏蔽设计,具有极强的电磁兼容性和抗干扰能力;并配有独特的天线门控抑制干扰信号技术,几乎能完全去除空间电磁干扰,实现强干扰环境下局部放电在线监测。
  • 提供多种报警方式:当局放超标时,该监测仪及时通过CAN总线主动向上一级管理设备发出报警信号;同时监测仪内部的报警继电器动作,输出无源触点信号,此时在监测仪的液晶显示器上显示出报警信息,后台监控计算机通过手机网向指定的手机发送报警信息。
  • 设备管理方便:站内数台监测设备可独立运行,数据分别记录,也可通过一条数据通讯总线利用1台计算机对多台设备统一管理,可随时增加监测装置,由一台后台计算机管理。
  • 存储量大,数据备份方便:数据保存周期不小于10分钟的情况下,可连续保存数据的时间不小于3个月;并且可随时利用笔记本或计算机通过CAN总线或USB上载数据,进行数据备份。
  • 强大的后台管理软件:后台管理软件具备强大的局部放电趋势分析功能,放电量、趋势图数据及报警事件连续记录、自动保存,并可随时查看分析,还可以随时观察实时波形。
  • 监测方式灵活:可选择监测局放电信号或局放超声信号,也可同时监测,每个监测单元可配3个传感器。
  • 体积小,安装简便:外型尺寸仅有280×210×90(mm),相当于饭盒大小,可完全在设备运行状态下进行安装。
  • 通过现场总线、电话网或Internet网络实现异地数据传输,进行高压电气设备的远程在线监测、运行分析。
  • 测量通道:1-3通道
  • 采样精度:12Bit
  • 监测灵敏度:50pC
  • 测量范围:50pC~100nC(电信号)
  • 最大允许误差:25%
  • 运行环境温度:-20~50℃
  • 电源: 单相,220V,50Hz,10W
  • 超高频传感器
    • 安装位置:外置,连接法兰处
    • 固定方式:专用固定卡
    • 信号传输方式:同轴电缆
    • 频带:300MHz~1.5GHz(可根据现场情况在此之间选择)
  • GIS 在线监测超声传感器
    • 安装位置:外置,外壳外壁或连接法兰处
    • 固定方式:专用固定带(传感器自带磁性吸附)
    • 信号传输方式:同轴电缆或光纤
    • 频带:100kHz~30MHz
  • 宽频带电流互感器
    • 安装位置:外置,外壳接地
    • 固定方式:开口卡装
    • 信号传输方式:同轴电缆
    • 频带:10kHz~30MHz



外型照片



典型PD图谱



主要案例
