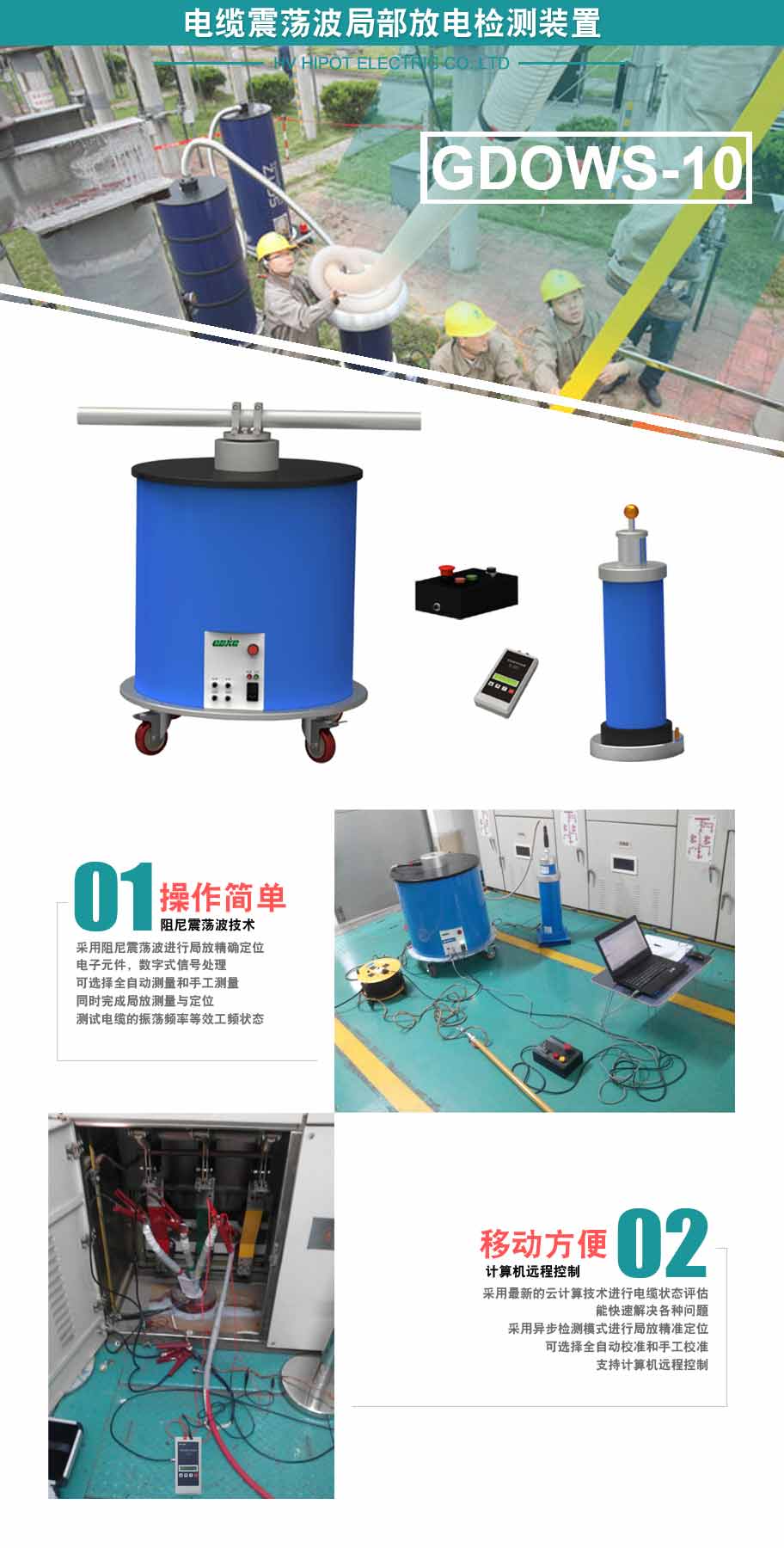

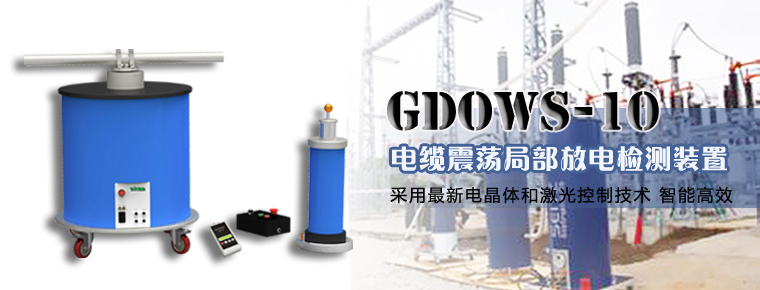

GDOWS-10 电缆振荡波局部放电检测装置

选型
GDOWS-10 电缆振荡波局部放电检测装置
产品概述

GDOWS-10电缆振荡波局部放电及定位测试系统是集成式局部放电定位及管理系统,主要用于中压电缆的局放诊断。系统测试频率为50Hz到几百赫兹的阻尼交流电压。

系统在测试过程中产生的阻尼交流电压最高可达28kV,并结合先进的系统硬件与系统软件来进行诊断,主要包括:

  • 最新的电晶体技术和激光控制技术,如高压电晶体开关;
  • 电子元件,数字式信号处理,如高压电晶体开关、高压源;
  • 数字式信号处理器和过滤器;
  • 无线\有线连接以及计算机内置系统,包括局放探测器、控制单元和局放分析器。
  • 采用最新的云计算技术,能快速解决各种问题。
    主要技术参数

    最大 DAC 输出电压

    28kV 峰值 /20kV 有效值

    DAC 频率范围

    50Hz … 800Hz

    电缆电容

    0.025uF … 3uF

    高压充电电流

    10mA

    局放测量范围

    1pC … 100nC

    测量标准

    IEC60270

    局放定位带宽

    150kHz … 45MHz

    介损因子

    tan δ 0.1% … 10%

    电源

    110 … 240V 交流, 50 … 60Hz

    运行温度

    -10 ℃… +40 ℃

    重量

    65kg
