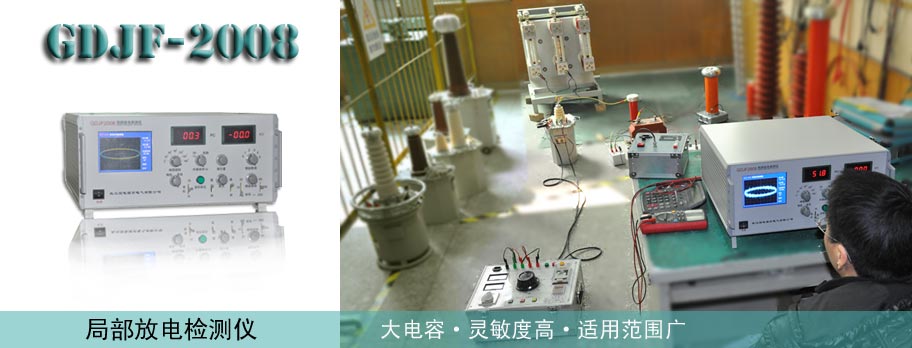

GDJF-2008 局部放电检测仪

选型
局部放电测试仪


产品概述

GDJF-2008局部放电检测仪是近年来国电西高新研制生产的又一新颖局部放电检测仪。广泛适用于变压器、互感器、高压开关、开关柜、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量,产品的型式试验,绝缘的运行监督等。

本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。

产品特点
  • 局部放电检测仪的检测灵敏度高,
  • 试样电容复盖范围大,
  • 适用试品范围广,
  • 输入单元(检测阻抗)配备齐全,
  • 频带组合多(九种)。
  • 仪器经适当定标后能直读放电脉冲的放电量,
  • 本仪器采用彩色液晶屏的方式显示图形,区别于传统的显像管,加有波形锁定功能使图形更利于观察和分析。
技术参数
    使用条件
  • 环境温度:0~40℃±2℃。
  • 相对湿度:80%以下。
  • 供电电源:220V±22V,50Hz。
  • 无剧烈震动和机械冲击。
  • 空气中不含有足以腐蚀仪器的灰尘和杂质。
  • 不应受强的电磁场干扰。
  • 通风条件良好。
  • 接地要求:接地电阻<1Ω。
    可测试品的电容量范围6PF--250μF
    检测灵敏度(见表一)
    放大器频带:
  • 低端:10kHz、20kHz、40kHz任选
  • 高端:80kHz、200kHz、300kHz任选
    放大器增益调节:
  • 粗调六档,档间增益20±1 db;细调范围>20db。
    时间窗:
  • 时间窗显示为黄色
  • 窗宽:可调范围15°~150°;
  • 窗位置:每一窗可旋转0°~170°;
  • 两个时间窗可分别开或同时开。
    放电量表:
  • 数字表头:以3½LED数字表显示
  • 0-100.0 误差<±5%(以满刻度计)
    椭圆时基:
  • 频率50Hz和任意频率。
  • 椭圆显示为蓝色
  • 椭圆旋转:以30°为一档,可作180°旋转。
  • 显示方式:椭圆——直线。
  • 高频时基椭圆输入电压<220V,其摄取功率<1伏安。
    波形锁定:可以按所需锁定任意时间的波形,便于你的观察和分析。
    试验电压表:
  • 量程:100kV(可扩展)
  • 显示:3½数字电压表指示
  • 精度:优于±5%(以满刻度计)
    内、外零标功能
    体积:450*450*190(宽*深*高)mm3
    重量:约15kg。

输入单元序号

调谐电容

单位

灵敏度(微微库)

(不对称电路)

1

6-25-100

微微法

0.02

2

25-100-400

微微法

0.04

3

100-400-1500

微微法

0.06

4

400-1500-6000

微微法

0.1

5

1500-6000-25000

微微法

0.2

6

0.006-0.025-0.1

微法

0.3

7

0.025-0.1-0.4

微法

0.5

8

0.1-0.4-1.5

微法

1

9

0.4-1.5-6.0

微法

1.5

10

1.5-6.0-25

微法

2.5

11

6.0-25-60

微法

5

12

25-60-250

微法

10

7R

电 阻



0.5
