多次脉冲电缆故障测试仪

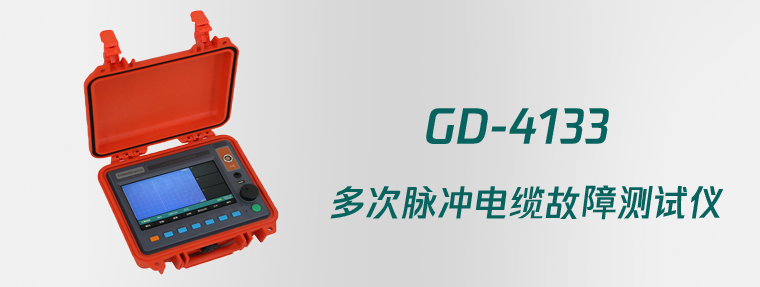

GD-4133 多次脉冲电缆故障测试仪

选型

GD-4133多次脉冲电缆故障测试仪,用于电力电缆故障点的距离测量,具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

GD-4133多次脉冲电缆故障测试仪下可以独立使用;在脉冲电流方式下需要和GD-2131系列一体化直流高压发生器配合使用;在多次脉冲方式下还须和GD-4133S电缆测试多次脉冲耦合器配合;在测距完成后须使用GD-4132电力电缆故障定点仪点仪进行精确定点。他们共同组成一套高性能的,能提供多种创新特性的电缆故障查找系统。

  •  多种测距方法:
    • 低压脉冲法:适用于低阻、短路、断线故障的精确测距,还可用于电缆全长及中间接头、T型接头、终端头的测量,以及波速度的校正。
    • 脉冲电流法:适用于高阻、闪络型故障的测距,使用电流耦合器从测试地线上采集信号,与高压部分完全隔离,安全可靠。
    • 多次脉冲法:世界上最先进的测距方法,是二次脉冲法的改进。波形明确易于识别,测距精度高。
  •  200MHz实时采样:
    • 国内同类仪器最高采样频率,与国际最高水平接轨。
    • 提供最高0.4m的测距分辨率,测量盲区小,对近端故障和短电缆特别有效。
  •  触摸操作和机械按键两种操作方式
    • 触摸按键,操作更加灵活,具有手势操作功能。
    • 可以对光标进行拖拽,双击操作,定位更加简单、方便。
    • 兼容机械按键操作,五向按键,操作更加人性化。
  •  LED大屏幕彩色液晶显示,界面友好:
    • 波形清晰,尤其在多次脉冲测试中,多个波形以不同颜色同时显示,更易于识别。
    • 7寸大屏幕液晶,160°可视角度,显示内容丰富、直观。
    • 功能菜单简单实用,功能强大。
  •  画中画暂存显示功能

    界面显示采用画中画方式,由一个主窗口和三个暂存窗口组成,可同时查看三个暂存波形,使波形比较功能更加简单、直观、方便。

  • 嵌入式操作系统
    • 设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计,稳定的软件设计,更高的处理速度。
    • 专用的软件管理平台,完成软件升级、备份、还原等功能,使软件维护更加方便。
  • 标尺功能
    • 可以设置1个起点,10个接点,1个故障,1个全长。直观显示电缆的基本情况
    • 屏幕同时显示标尺和测试波形,使分析电缆波形更直观、更易懂。
  • 波形存储、计算机联机通讯:
    • 可在机内存储大量波形。
    • 使用U盘进行波形数据的导入导出。
    • 可以和计算机(台式机或笔记本机)连接,进行联机通讯。
    • 提供计算机后台管理软件,对U盘转储的数据或联机数据进行数据管理。
  •  电源管理:
    • 仪器在2分钟内没有任何操作时,将减弱背光;10分种没有操作,将自动关机,以减少电量消耗;当电池欠压时,仪器也将自动关机,以保护电池。
    • 内置聚合物锂离子电池,配有专用锂电池充电器,提供可靠的充电方式。
    • 工作时间长:使用充满电的聚合物锂离子电池,仪器能连续工作5小时以上(电池老化后使用使用时间会缩短)。
  •  坚固机壳,质轻便携。
  • 工作模式:低压脉冲、脉冲电流、多次脉冲。
  •   信号增益调节范围:70dB。
  •   低压脉冲发射电压:30V。
  •   最高分辨率:0.4m。
  •   最高分辨率:0.4m。
  •   最大采样频率:200MHz实时采样。
  •   最大测距范围:100km。
  •   测距盲区:2m。
  •   通讯接口:USB。
  •   电源:聚合物锂离子电池组,标称电压7.4V。
  •   按键:采用丹麦进口按键,可靠性不小于1千万次。
  •   电池供电时间:使用充满电的聚合物锂离子电池,可以连续使用5小时以上(随着电池的老化,连续使用时间会相应缩短)。
  •   充电器:输入AC220V,50Hz,充电电流2A,充电时间8小时。
  •   体积:274×218×81mm
  •   质量:3.5kg
  •   使用条件:
    •  温度:-10℃~+40℃;
    •  湿度:5%~90%RH(25℃);
    •  海拔:h<4500m。
