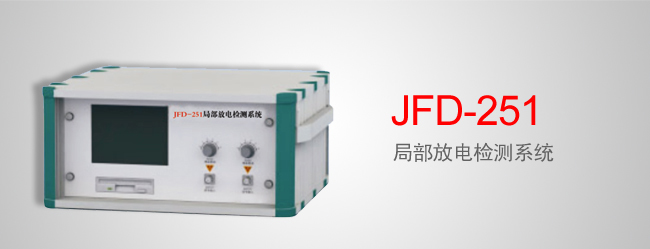

JFD-251 局部放电检测系统

局部放电试验是电力设备绝缘的主要试验项目，局部放电量等参数则是评价电力设备质量的重要指标。国电西高根据国际及国内目前最新技术进展而开发的JFD-251 局部放电检测系统（以下叙述中简称JFD-251 系统），具备当今时代的特点。它集计算机（程控放大、滤波技术）控制，数据采集、显示及打印技术于一体。以崭新的二维、三维图形显示局部放电的各种信息，并具备打印、贮存功能。使局部放电信息的各种规律尽显其中。JFD-251 系统可单路或双路输入信号，双路输入方式使其具备了平衡回路检测、脉冲极性鉴别检测功能，为解决局部放电检测中最困惑的干扰问题打下坚实基础。

JFD-251 系统就其检测方法、测量回路、技术性能参数完全符合GB7354及IEC-270“局部放电测量”标准要求。

• 纯程控工作方式，局部放电测量分析更方便。
• 完备的全汉化软件，汉字提示操作，简单易学。
• 别具一格的数字开窗技术，可避免干扰对测量的影响。
• 两通道测量及数字差分技术，可灵活组成脉冲极性鉴别或平衡测量回路，有效地抑制干扰脉冲信号。
• 并同时测量两个试品或一个试品的两个测点的局部放电信号，可方便的分析局部放电信号的来源。方便建立测量和定位数据库。

IBM兼容型计算机
主板或工控机主板，8M内存，3.5寸软盘驱动器，2M电子盘，高速缓存型显示卡，通讯接口，LP打印机接口，RS-232接口，101键键盘。
程控滤波器
频带/低段	10，20，40kHz
频带/高段	100，200，300kHz
放大器
其中手动粗调放大器增益调节范围（-40dB～60dB）
程控微调放大器增益调节范围16档24dB
输入阻抗1MΩ
输入端自噪声≤5μV
3dB频带10Hz～300kHz
各量程档位20%标尺～100%标尺，线性度误差<10%
各量程档位脉冲低重复率误差<10%
A/D转换器
A/D转换器采样速率：每道0.1μs/点
A/D转换器采样精度：8位±1/2LSB
RAM存贮器
存贮容量：每路128k

JFD-251系统的结构分为两大类：系统硬件和系统软件。
系统硬件结构

JFD-251系统硬件由五部分组成：主机部分，显示器，打印机，检测阻抗，校准脉冲发生器。

• 主机部分
  • 计算机

    工业控制计算机（工控机）、内存、电子盘、软盘驱动器、显示卡、通讯接口卡、数据打印并行接口和RS-232接口、键盘。

  • 放大器、滤波器

    A通道、B通道2路程控滤波器及放大器。

  • 零标电路

    试验电压零位鉴别器，主要用于非50Hz电源的同步扫描。

  • A/D转换器

    A通道、B通道2路高速模/数采样转换器。

  • RAM存贮器。
• 显示器

  显示器已内置（也可外接彩色显示器）。

• 打印机

  针式打印机

• 检测阻抗

• JFD-251系统检测阻抗采用RLC形式，分成独立的十二个供用户选择，可与6pF~250μF的试品相调谐。
• FD-301校准脉冲发生器

  输出校准脉冲电压六档可调，校准电容二档选择。

系统软件结构

JFD-251系统是在计算机软件指令控制下进行工作的，因此JFD-251系统的软件是至关重要的。本系统的软件组成如下：

• 数据采集与网络通讯软件
• 图形显示与处理软件
• 系统工作方式控制软件
• 局部放电信号分析软件
