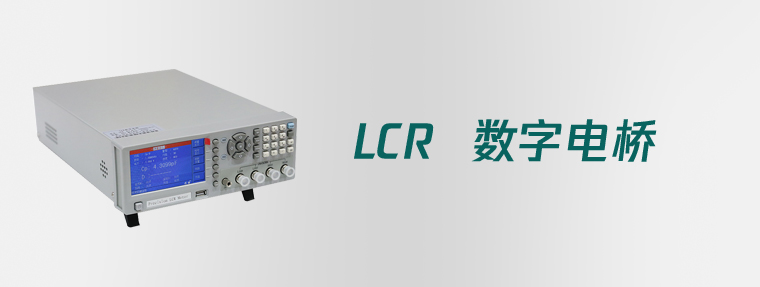

LCR 数字电桥
产品概述
数字电桥就是能够测量电感，电容，电阻，阻抗的仪器，这是一个传统习惯的说法，最早的阻抗测量用的是真正的电桥方法，随着现代模拟和数字技术的发展，早已经淘汰了这种测量方法，但LCR电桥的叫法一直沿用至今。如果是使用了微处理器的LCR电桥则叫LCR数字电桥。一般用户又称这些为：LCR测试仪、LCR电桥、LCR表、LCR Meter等等。
LCR数字电桥是新一代高精度、强稳定的LCR电桥，采用了4.3寸480*272TFT显示屏，可将测试结果清晰的呈现给用户。 该系列仪器高度适用于广大厂家生产及检验。而且该系列仪器拥有多种输出阻抗模式可以适应不同厂家的需求，其卓越的性能可以实现商业标准和军用标准的各种测试（如IEC和MIL）。
技术参数
|
测量速度 |
|
|
快速 |
>=1kHz 时， 30 次 / 秒 |
|
中速 |
>=1kHz 时， 10 次 / 秒 |
|
慢速 |
>=1kHz 时， 3 次 / 秒 |
|
基本精度 |
|
|
仪器的测量基本精度为 : 0.1% |
|
|
测试信号频率 |
|
|
50Hz ， 60Hz ， 100Hz ， 120Hz ， 1kHz ， 10kHz ， 20kHz ， 40kHz 50kHz ， 100kHz 。频率准确度： 0.02% 。 |
|
|
测试信号电平 |
|
|
0.1 Vrms ± 10% |
|
|
0.3 Vrms ± 10% |
|
|
1.0 Vrms ± 10% |
|
| 内阻 |
|
| 30 Ω± 5% |
|
| 100 Ω± 5% |
|
| 量程及范围 |
|
共有 9 个量程 10 Ω， 30 Ω， 100 Ω， 300 Ω， 1 k Ω， 3k Ω， 10 k Ω， 30k Ω和 100 k Ω。 |
|
| 测量显示范围 |
|
| 参数 | 显示范围 |
| L | 0.001μH ～ 99.999kH |
| C | 0.001pF ～ 9999.9μF |
| |Z|, R ， X ， ESR | 0.0001Ω ～ 99.999MΩ |
| Q | 0.0001 ～ 9999.9 |
| D | 0.0001 ～ 9.9999 |
| θ （ Deg ） | 179.99° ～ 179.99° |
| θ （ Rad ） | -3.1416 ～ 3.1416 |
