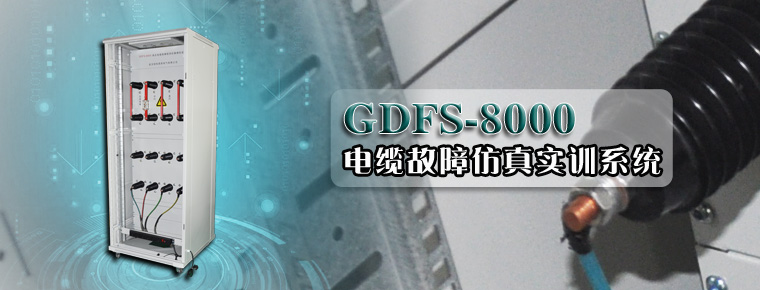

GDFS-8000 电缆故障仿真实训系统

GDFS-8000 电缆故障仿真实训系统是通过摸拟出电力电缆的各种故障，来方便对客户进行培训的教学的专用设备。它配合电力电缆故障测距仪器来现场摸拟、演示各种电缆故障的详细的测距过程。用于学习识别故障点在电缆的不同位置处的故障波形图，它配合电缆故障寻迹及定点仪可精确定点不同位置处的故障点，本装置功能齐全，接线简单，操作安全方便。

主要由高压电缆故障检测仿真模拟装置组成，它需要另外配合电缆故障寻迹及定点仪、直流高压发生器、电缆故障测距仪及其一定长度电力电缆来完成电缆的各种故障模拟测试(除高压电缆故障检测仿真模拟装置外其他配合组件都是客户自行准备)。

若有80米电缆就能摸拟电力电缆的低阻、开路、冲闪、直闪等故障的电缆故障摸拟。

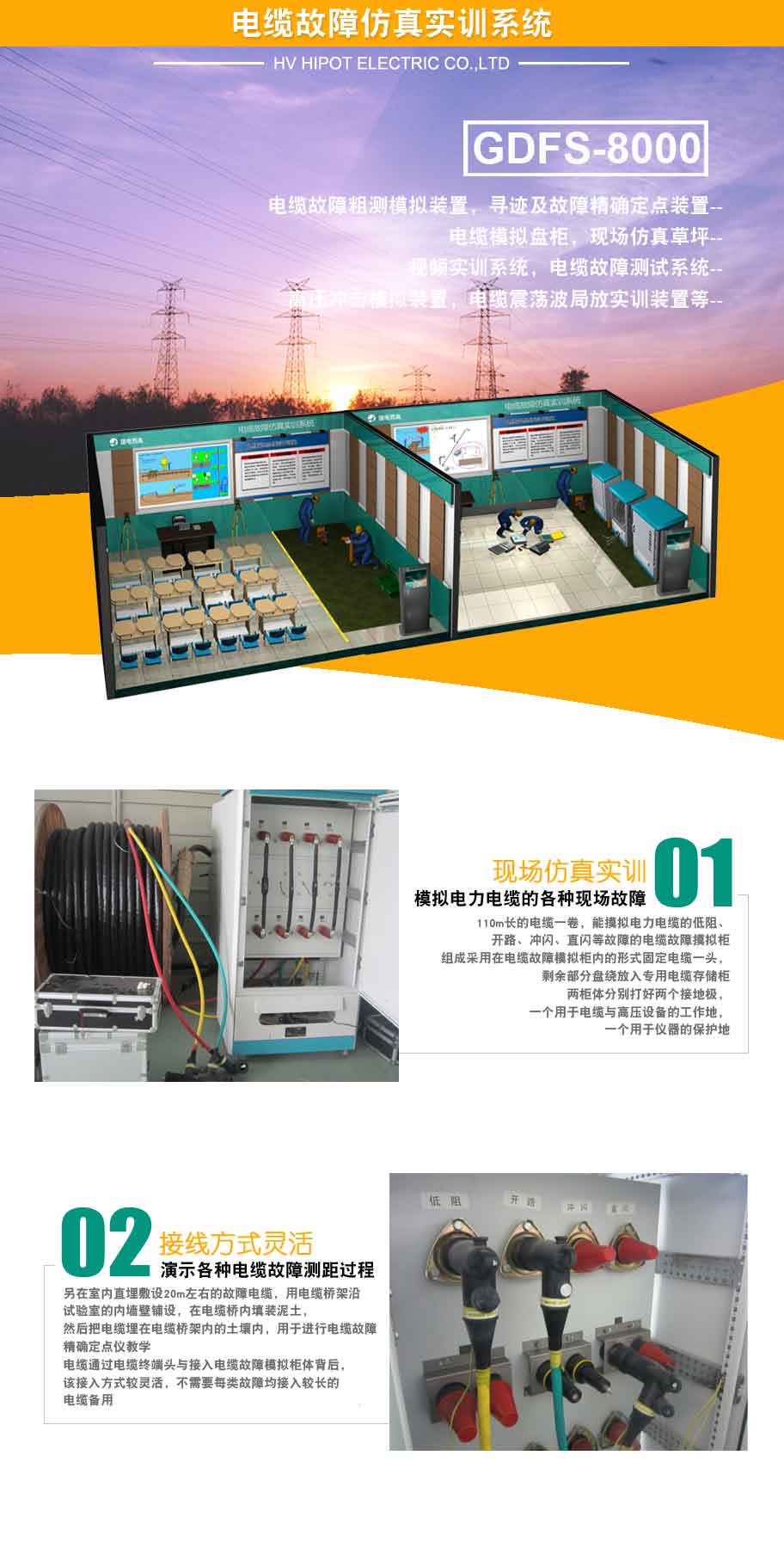

采用在电缆故障模拟柜内的形式固定电缆一头，剩余部分盘绕放入专用电缆存储柜。两柜体分别打好两个接地极，一个用于电缆与高压设备的工作地，一个用于仪器的保护地。另在室内直埋敷设20m左右的故障电缆，用电缆桥架沿试验室的内墙壁铺设，在电缆桥内填装泥土，然后把电缆埋在电缆桥架内的土壤内。用于进行电缆故障精确定点仪教学。电缆通过电缆终端头与接入电缆故障模拟柜体背后，该接入方式较灵活，不需要每类故障均接入较长的电缆备用

• 可配合一定长度电缆模拟出低阻、高阻、闪络故障，同时含有扩展 接头，方便电缆进行延长扩展这样可以体现出中间接头的效果
• 设备额定电压为10kV,最大试验电压为35kV可配合电缆故障寻迹 定点仪、直流高压发生器可精确定点故障点
• 标识清晰可见，接线简单
• 采用玻璃门结构，可以直观观察电缆故障的接线，方便教学的培 任务，同时柜内配有专用的电源插排，便于现场设备的供电
