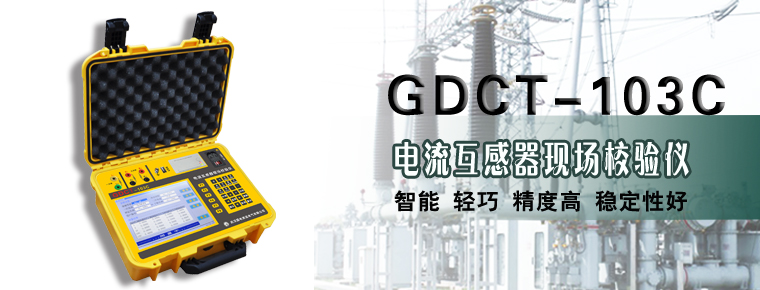

GDCT-103C（停产） 电流互感器现场校验仪

GDCT-103C电流互感器现场测试仪是我公司在成功开发系列互感器校验仪的基础上，详细分析互感器的数学模型而研制。该仪器可按国家标准测量电流互感器的比差和角差，还可测量电流1%~200%间任意百分比的比差和角差；可直接测量电流互感器的变比和极性；可现场测量电流互感器的实际二次负荷等。仪器采用高精度、自动线性调节的直流和交流电源；高速、高可靠性的数字处理模块；高测量精度、高稳定性的前置测量电路保证了仪器测量的准确度和高稳定度。该仪器采用本公司自主开发的仪器仪表通用平台,该平台硬件集成了32位CPU、高速DSP、标准的USB存储和TFT彩色液晶接口。软件使用自主知识产权嵌入式实时操作系统、高级图形界面、文件管理系统。采用8吋800x600真彩大液晶显示，全中文界面，两种汉字输入方式，提示接线和操作，且具有任何测量参数保存和测量结果打印的功能。

• 电流互感器现场测试仪采用递推法测量电流互感器误差，方便现场开展计量装置现场检定工作。
• 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
• 测量范围宽，既可以测量标准变比的电流互感器，又可以测量非标准变比的电流互感器。
• 可以用互感器校验仪整检装置检定该仪器内附互感器校验仪的精度。
• 直接出具现场检定结论，判定合格或不合格。
• 测量标准变比电流互感器与测量非标准变比电流互感器的1％-120％（S级）的规程点误差（角差、比差）。
• 测量标准变比电流互感器与测量非标准变比电流互感器的1％-200％（S级）的任意点误差（角差、比差）。
• 一次测量与显示电流互感器上限负荷与下限负荷下的规程点以及任意点误差（角差、比差）。
• 一次测量与显示电流互感器实际任意负荷下的规程点以及任意点的误差（角差、比差）。
• 检测已知电流互感器以及非已知电流互感器的极性和变比值，并且能判断出非已知电流互感器的二次电流为5A还是1A。
• 具有智能判断外接线状况，提示接线错误、变比、极性错误等。自动对测试数据进行化整，并判断是否超差。
• 8吋800*600点大屏幕彩色液晶显示，采用了与WINDOWS相似的图形化操作界面，接线、操作简单，携带方便。
• 内置标准汉字库（分别包括三种字体），采用了和手机相同的T9汉字拼音和笔划两种输入方法。
• 可现场进行各种测量数据的存储和打印，方便用户查询。
• 采用了标准USB接口可以导出存储的现场测试数据，设备内部可存储5000条现场测试记录，强大的后台管理软件进行报表处理，打印证书。
• 机箱采用防震防压材料，保障现场操作人员的安全和设备安全。
• 体积小，重量轻，便于携带。

变比范围： 5A/5A～25000A/5A（5A/1A～5000A/1A） ±0.2%

误差测量范围：5A/5A～10000A/5A（5A/1A～5000A/1A）

整机准确度：被测电流互感器误差限值的1/3

被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S

准确度： ±0.05% 见下表：

直流电阻： 0.0-0.1Ω ±3％

0.1-50Ω ±1%

CT二次负荷： 1Ω－25Ω ±2％

工作条件： AC 220V 10%/50Hz 2%

环境温度： 0－40℃

环境湿度： 25℃时<85%

整机重量： ≤5Kg

整机体积： 323mm×275mm×135mm
