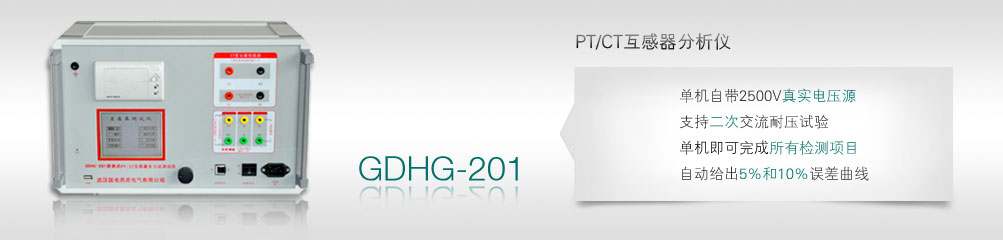

GDHG-201(停产) PT/CT互感器分析仪
GDHG-201互感器测试仪用于： 对保护类或计量类互感器特性（CT和PT）进行自动测试，适用于实验室也适用于现场检测。
参考标准- GB 1207-2006
- GB 1208-2006（IEC 60044-1）
- GB16847-1997（IEC 60044-6）
- 支持检测CT和PT（保护类、计量类、TP 类）稳态和暂态等参数.
- 单机自带2500V真实电压源，可有效模拟互感器真实状态.
- 支持二次交流耐压试验.
- 无需外接其它辅助设备，单机即可完成所有检测项目.
- 采用智能控制器，操作简单.
- 大屏幕液晶，图形化显示界面.
- 按规程自动给出（励磁）拐点值.
- 自动给出5%和10%误差曲线.
- 可保存1000组测试数据，掉电后不丢失.
- 支持U盘转存数据，可以通过标准的PC进行读取，并生成WORD报告
- 小巧轻便，非常利于现场测试.
| GDHG-201 互感器测试仪主要测试功能： CT（保护类、计量类、 TP 类） | GDHG-201 互感器测试仪主要测试功能：PT （电磁式电压互感器） |
| • 伏安特性曲线（励磁特性） • 自动给出拐点值 • 自动给出5%和10%的误差曲线 • 变比测量 • 比差测量 • 相位测量（角差） • 极性判断 • 二次绕组电阻测量 • 二次实际负荷测量 • 铁心退磁 • 准确限值系数（ALF） • 仪表保安系数（FS） • 二次时间常数(Ts) • 剩磁系数(Kr) • 饱和及不饱和电感 |
• 伏安特性曲线检测（磁化曲线） • 变比测量 • 比差测量 • 角差（相位）测量 • 极性判断 • 自动给出拐点值 • 二次绕组电阻测量 • 二次实际负荷测量 • 铁心退磁 |
| GDHG-201 互感器测试仪主要技术参数：项 目 | 参 数 | ||
| 工作电源 | AC220V±10% 、50Hz | ||
| 设备输出 | 0～100Vrms， 5Arms（15A 峰值） | ||
| 电压测量精度 | ±0.1% | ||
| 二次绕组 电阻测量 | 范围 | 0～300Ω | |
| 精度 | 1%±1mΩ | ||
| 二次实际 负荷测量 | 范围 | 0～300VA | |
| 精度 | 1%±0.1VA | ||
| 相位测量 （角差） | 精度 | ±3min | |
| 分辨率 | 0.3min | ||
| CT 变比测量 | 范围 | 1-10000 | |
| 精度 | ±0.05% | ||
| PT 变比测量 | 范围 | 1-10000 | |
| 精度 | ±0.1% | ||
| 工作环境 | 温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m | ||
| 尺寸、重量 | 尺寸：380mm × 240mm × 180mm ， 重量：≤10Kg | ||
