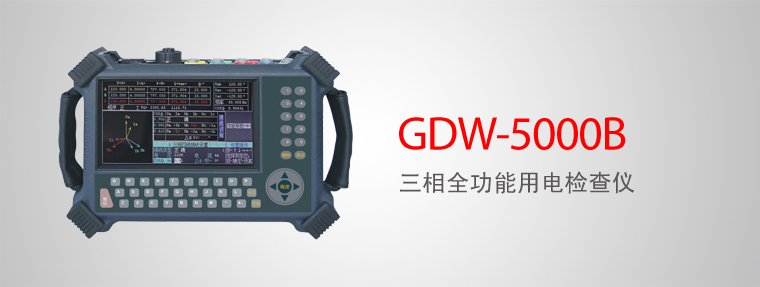

GDW-5000B 三相全功能用电检查仪（停产）
主要功能特点
- 32位高速数字信号处理器
国内第一个采用TI的32位高速150MHz DSP，及AD公司的高性能6通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。
- 同时测量有功、无功或两个电能表的误差，比传统的校验方式提高一倍以上的工作效率。
- 接线仿真功能
仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。
- 5A钳误差自检
仪器内可产生5A的电流信号加到5A钳上，以测量钳表的误差。
解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。
- 自动录入电能表号码（选配功能）
支持条形码扫描枪，自动录入电能表编码。
- 红外读取头，自动读取多功能电能表数据（选配功能）
利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645规约。
- 超宽电流测量范围
500倍电流范围保证计量指标；
10000倍电流显示范围。最小 1mA 启动电流。
高供高计时，空载也可识别接线。
- 电能累积功能
可以校验没有电能脉冲输出的电能表，或做为测试节能指标。
- 仪器内带2G电子盘
主要技术参数
| 电压量程 | 30V ～ 480V | 5A 端 子 | 有功电能、功率 | ±0.05 %±0.1% | |||
| 电压误差 | ±0.05 ±0.1% | 无功电能、功率 | ±0.2% | ||||
| 电流量程 ( 过载一倍 ) | 端子 | 0.1-5A 宽量程 （保证指标） | 电 流 | ±0.05 ±0.1% | |||
| 5A 钳 表 | 有功电能、功率 | ±0.2% ±0.5% | |||||
| 钳表 | 5A 、 100A 500A 、 1000A | 无功电能、功率 | ±0.2% ±0.5% | ||||
| 电 流 | ±0.2% ±0.5% | ||||||
| 输入频率范围 | 45-55Hz | 自检电流 | 5A | ||||
| 频率测量误差 | ±0.01Hz | 自检误差 | ±0.1% | ||||
| 相位测量范围 | -180°~ +180° | 大电流钳 | 有功电能、功率 | ±0.2% ±0.5% | |||
| 最大相位误差 | ±0.1° | 无功电能、功率 | ±0.2% ±0.5% | ||||
| 谐波测量 | ±0.1% | 电 流 | ±0.2% ±0.5% | ||||
| 谐波测量范围 | 2-21 次 | 其 它 | 变比测量 | ±0.2% ±0.5% | |||
| 脉冲常数 | 低频 | 5A | 3600P/kWh | 电压影响 | < ±0.01% | ||
| 其它 | 3600*(5/Ie)P/kWh | 频率影响 | < ±0.01% | ||||
| 高 频 | 5A | 3.6x10 7 P/kWh | 温度影响 | < ±0.005%/℃ | |||
| 其它 | 3.6x10 7 *(5/Ie) P/kWh | 24 小时变差 | < ±0.01% | ||||
| 谐波影响 | < ±0.01% | ||||||
| 注： Ie-- 额定电流 | 开机稳定时间 | <3 分钟 | |||||
| 工作电源 | AC 55V - 480V | 环 境 温 度 | -25℃- +45℃ | ||||
| 功 耗 | < 10W | 相 对 湿 度 | 40%-95% | ||||
| 外形尺寸 | 245mm * 168mm * 67mm | 重 量 | < 1.5 kg | ||||
