首页>>产品中心>> 电能计量检测 >>GDW-3000C 三相多功能用电检查仪
阅读次数:8900
三相,多功能,用电,检查仪

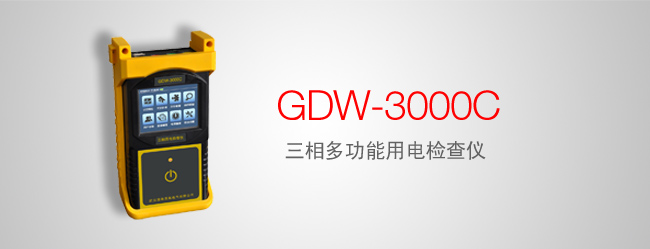

GDW-3000C 三相多功能用电检查仪

选型
产品概述

GDW-3000C三相多功能用电检查仪是进行三相电参数测量、保护回路CT接线正确性分析和三相电电压电流不平衡度检测的仪器,可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量,更为独特的是,能分析CT接线的正确性检查电力线用电平衡情况。并具有电能计算功能。

GDW-3000C三相多功能用电检查仪设计上采用高速ARM处理器作为下位机进行电参数的测量,完全图形化界面,真彩色显示,触摸屏操作人机界面友好,仪器便于携带,功能强大。

产品特点
  • 同时测量1至3路交流电压
  • 同时测量1至4路交流电流(含零相电流)
  • 测量电压间、电流间、电压与电流间的相位
  • 测量电网频率
  • 测量有功、无功和视在功功率
  • 测量功率因数
  • 分析CT接线的正确性以及电能表接线错误判别
  • 三相三线两元件电能表192 种接线错误检测和判定,并给出其向量图、接线图、功率表达式和文字说明
  • 三相电电压电流不平衡度检测
  • 测相电压范围:5~500V,测相电流范围:5mA~10A
  • 显示六角向量图
  • 作为漏电流表使用
  • 低功耗设计,最长持续使用时间可达12小时
  • 自动量程,触摸屏按键人性化设计
  • 数据保存可通过U盘导出,方便用户数据处理
产品参数
类型
测量范围
单位
误差
分辨率
电压
1~500
V
0.5%
0.01V
电流
0.001~10
A
0.5%
0.0001A
有功功率
0.001~5k
W
0.5% × 读数( PF=1 )
0.1W
无功功率
0.001~5k
VAR
0.5% × 读数( PF=0 )
0.1VAR
视在功率
0.001~5k
VA
0.5% × 读数
0.1VA
频率
45~65
HZ
0.1% × 读数
0.01HZ
相位
0~360
°
± 1 °
0.1 °
注:在1mA-5mA在±3°

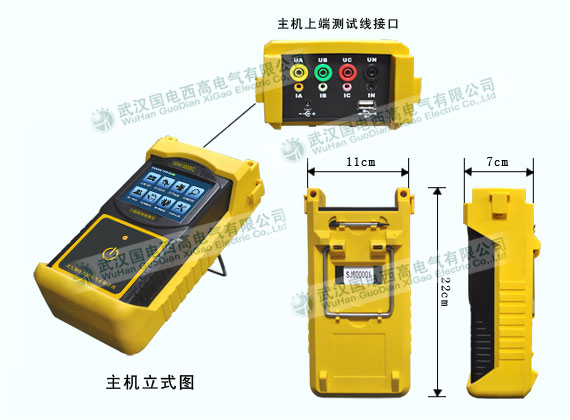

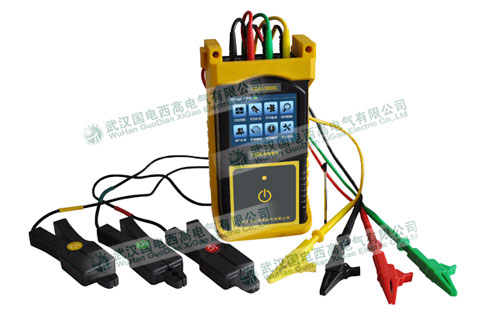

接线图
