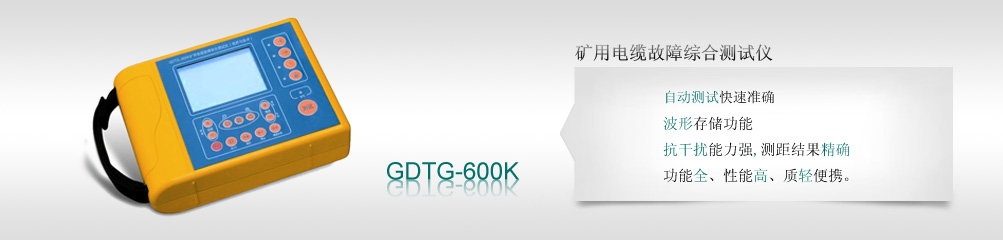

GDTG-600K(停产)矿用电缆故障综合测试仪

GDTG-600K综合了TDR脉冲测试、电桥测试、电压／电阻／绝缘电阻测量功能，适用于矿用电缆的断线、混线、绝缘不良等故障的查找；还可用于测量电缆的长度、波速度；也可用于区分电缆的中间接头和终端头等。

• TDR脉冲反射法：可测断线、混线、严重绝缘不良故障。
• 自动测试快速准确。
• 增益补偿：数字信号处理，根据电缆衰减特性对增益进行补偿，不同距离上的故障反射幅值基本相同，有利于正确分析判断，且能延长有效测试距离。
• 波形存储功能。
• 电桥测试法：用于绝缘不良故障测距；测试速度快；抗干扰能力强；测距结果精确。
• 电压（V）测量功能：AC／DC电压测量。
• 电阻（Ω）测量功能。
• 绝缘电阻（MΩ）测量功能：100V测试电压。
• 人机界面友好，操作方便、直观。
• 大容量锂离子电池组供电；欠压自动关机，无操作自动关机。
• 功能全、性能高、质轻便携。

• TDR脉冲测试功能：
  • 测试范围：0-30km
  • 分辨率：0-1km最大1m，2km最大2m，4-30km最大8m。
  • 脉冲极性：2km以下单极性，2km以上双极性。
  • 脉冲幅度：单极性30V,双极性±30V。
  • 脉冲宽度：80ns-10μs，自动调节。
  • 测试盲区：1m。
  • 波速度调节范围：100-300m/μs。
  • 增益调节范围：0-80db。
• 电桥测试功能：
  • 测试精度：1％
  • 电桥测试电压：100V
• 电压（V）测量功能：测量范围：0-70V（AC／DC）
• 电阻（Ω）测量功能：测量范围：0-20kΩ
• 绝缘电阻（MΩ）测量功能：
  • 绝缘电阻测量范围：0-50MΩ
  • 绝缘电阻测试电压：100V

  （注：电压／电阻／绝缘电阻测量结果仅供参考，不作计量使用）

• 显示方式：320×240点阵LCD
• 供电电源：聚合物锂离子电池组，标称7.4V，3000mAH。
• 体积：210mm×160mm×65mm
• 质量：0.71kg（不含电池）
• 充电器输入电压：AC220V±10%，50Hz。
• 充电器输出电压：DC8.4V
• 充电电流：500mA

注：根据矿用电缆的高阻故障类型可选配GD-2131L一体化直流高压发生器

特别关注：以上设备，在煤矿高瓦斯易燃易爆的工作环境，请把电缆拉出矿井外测试！在低瓦斯环境下，请在确认安全下慎用！安全测试，关爱生命！
