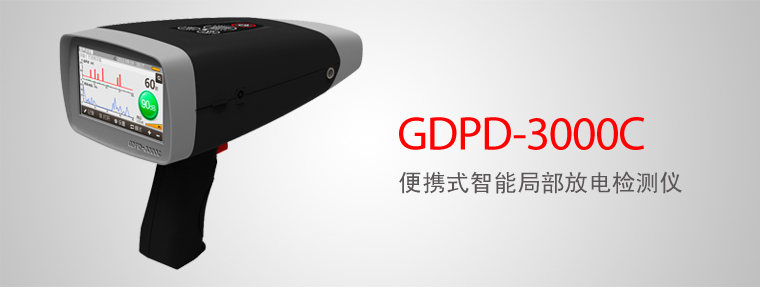

GDPD-3000C 便携式智能局部放电检测仪

选型
产品概述

局部放电是评估中高压设备绝缘状态的重要指标之一。

新一代GDPD-3000C超声波、地电波便携式智能局部放电检测仪采用先进的云计算和智能建模技术,实现了局部放电信号的测量、记录、传输、存储、分析和交换,为局部放电的现场测量提供了强大的技术支撑。测量人员利用GDPD-3000C采集局部放电信息,通过云计算可实时对检测设备绝缘状态进行智能诊断。

主要性能参数
硬件配置
  • 处理器 高性能智能处理器
  • 显示屏 4.3寸触摸屏
  • 操作按键 PVE薄膜键盘
  • 设备接口:3.5mm立体声耳机接口、DC低压电流充电接口、TF存储卡接口、外接探头传感器接口
  • TF存储卡 容量4G~32G
  • 耳机 最小8欧姆
  • 外接探头 超声波探头延长线250mm
  • 机身材料 ABS+PC塑胶
  • 重量 0.7kg
  • 尺寸 241mm×126mm×189mm
运行环境
  • 工作温度 0~55℃
  • 工作湿度 0~90%相对温度,无凝霜
  • IP等级 54
超声波参数
  • 测量范围 -20dBμV~65dBμV
  • 分辨率 1dB
  • 精度 ±1dB
  • 传感器灵敏度 -65dB
  • 传感器中心频率 40KHz
  • 传感器直径 16mm
  • 测试源 25dB~35 dB
地电波参数
  • 传感器: 电容性
  • 测量范围 0dBμV~60dBμV
  • 分辨率 1dB
  • 精度 ±1dB
  • 每周期最大脉冲数 655
  • 最小脉冲数 5HZ
  • 电池电源
    • 内部电池 3.7v5600mAh
    • 锂-离子 正常工作时间 约6小时
    • 电池保护
    • 自动关机时间(默认10分钟)
    • 充电器额定电压 90-264V AC
    • 充电电压/电流 5V /2.4A
    • 完全充电时间 约9小时
