串联谐振可以用来干什么?

变频串联谐振试验装置主要针对6kV-500kV电力变压器、GIS、开关、母线、套管、互感器等变电站容性设备,6kV-220kV高压交联电缆,出口电压20kV及以下电压等级的电动机/发电机等交流耐压试验,及其35kV、66kV、110kV、220kV、330kV、500kV电压等级CVT升压校验试验。

  • 串联谐振
  • 串联谐振
  • 串联谐振
  • 串联谐振
串联谐振 VS 工频耐压 满足大容量被试品耐压试验,体积、重量却比工频耐压小很多,易于搬运
串联谐振 VS 超低频 超低频主要针对10kV/35kV这两种规格的电缆,串谐可适用10/35/110/220kV等规格电缆、主变、发电机、CVT、开关等
串联谐振 VS 直高发 直流高压发生器施加的“直流耐压”;串联谐振施加的“交流耐压”

如何选择合适的串联谐振设备?

    为了选择合适的串联谐振设备,请提供以下技术参数
  • 电力变压器:电压等级(如10/35/110/220kV规格等);最大容量;试验性质(中性点耐压或全绝缘耐压);单相对地电容量;
  • 电力电缆:电压等级(如10/35/110kV规格等);最大长度;截面积;
  • 发电机、电动机:电压等级(出口电压或称工作电压);试验电压(最高耐压值);单相对地电容量范围(如0.2-0.55uF等);
  • GIS:电压等级(或称工作电压);试验电压(最高耐压值);间隔数量;。
  • 开关、绝缘子、PT、CT、绝缘工器具、母线:电压等级(或称工作电压);试验电压(最高耐压值)。
  • CVT效验:电压等级(或称工作电压,如35/110/220规格等);试验电压(最高耐压值);电容量范围(如0.005-0.02uF)。

更多技术支持可来电咨询:4008818755

  • 串联谐振
  • 串联谐振
  • 串联谐振
  • 串联谐振

电缆串联谐振试验装置规格选择辅助工具

电缆长度:
km
单位电容:
uF/km
频率(一般输入35):
Hz
被试品电压:
kV
高压电流:
A
容量(理论值):
kVA
容量(经验值):
kVA

使用方法

  • 在右侧表格中查询单位电容量、被试电压值填入相应的位置
  • 填入被试电缆的长度
  • 频率一般为35,有特殊情况可以更改
  • 注意数据单位,将会自动计算出电流,理论电容量,经验电容量

单位电容量是恒定值,被试电压是根据国家标准要求而来,有了电压,电流,电容之后就可以选择合适的串联谐振试验装置的规格了。其中我们一般使用经验电容值来作为串联谐振试验装置的电容量参考,因为考虑实际操作中的各种损耗,要留有余量。

电缆单位电容及被试电压查询
电缆规格 单位电容量uF/km 被试品电压kV
10kV/95mm2 0.24 22
10kV/120mm2 0.25 22
10kV/185mm2 0.325 22
10kV/240mm2 0.345 22
10kV/300mm2 0.376 22
10kV/400mm2 0.4225 22
10kV/500mm2 0.46 22
10kV/630mm2 0.51 22
35kV/70mm2 0.1263 52
35kV/120mm2 0.145 52
35kV/185mm2 0.1665 52
35kV/240mm2 0.1805 52
35kV/300mm2 0.1946 52
35kV/400mm2 0.2146 52
35kV/500mm2 0.2321 52
35kV/630mm2 0.2533 52
110kV/185mm2 0.1067 128
110kV/240mm2 0.136 128
110kV/300mm2 0.147 128
110kV/400mm2 0.165 128
110kV/500mm2 0.182 128
110kV/630mm2 0.211 128
110kV/1000mm2 0.265 128
220kV/300mm2 0.117 216
220kV/400mm2 0.125 216
220kV/630mm2 0.144 216
220kV/1000mm2 0.18 216
220kV/1600mm2 0.204 216

我司可定制各种类型串联谐振方案及工具

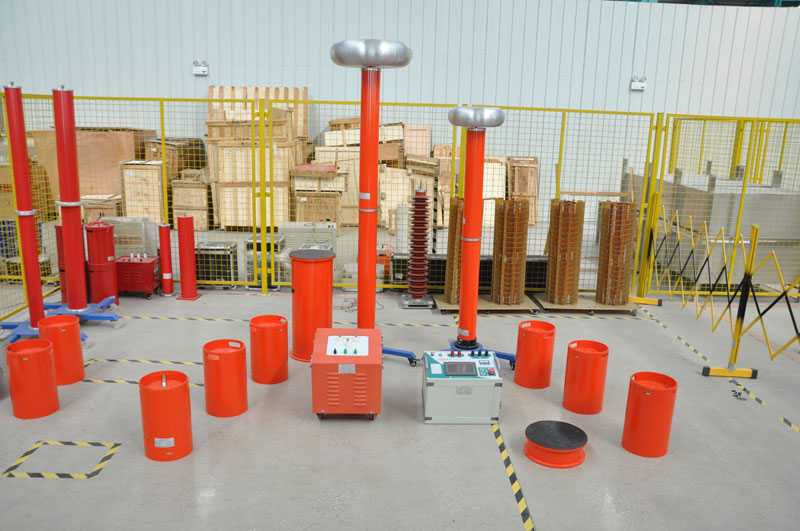

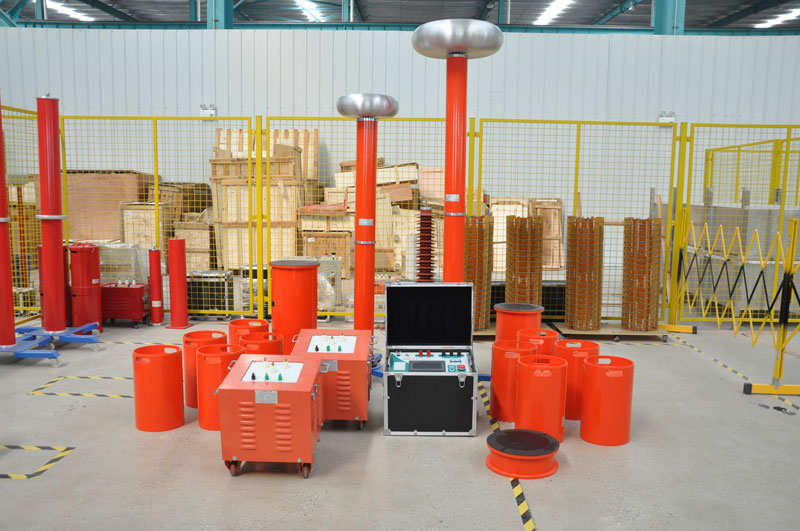

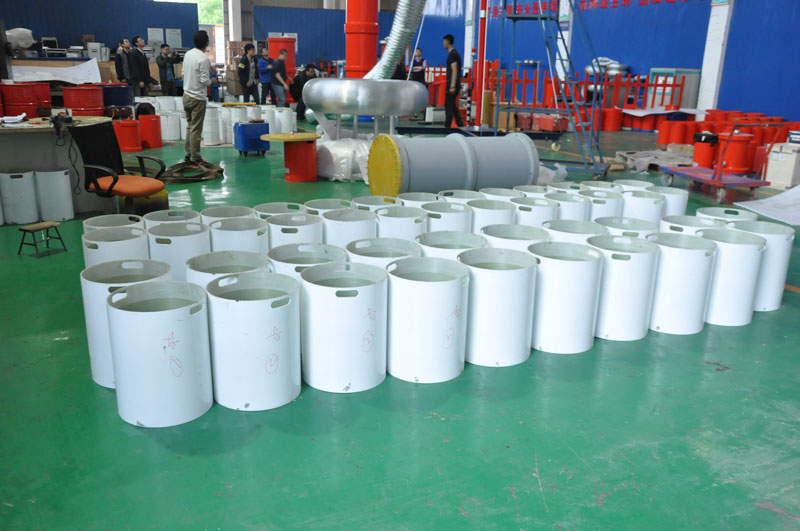

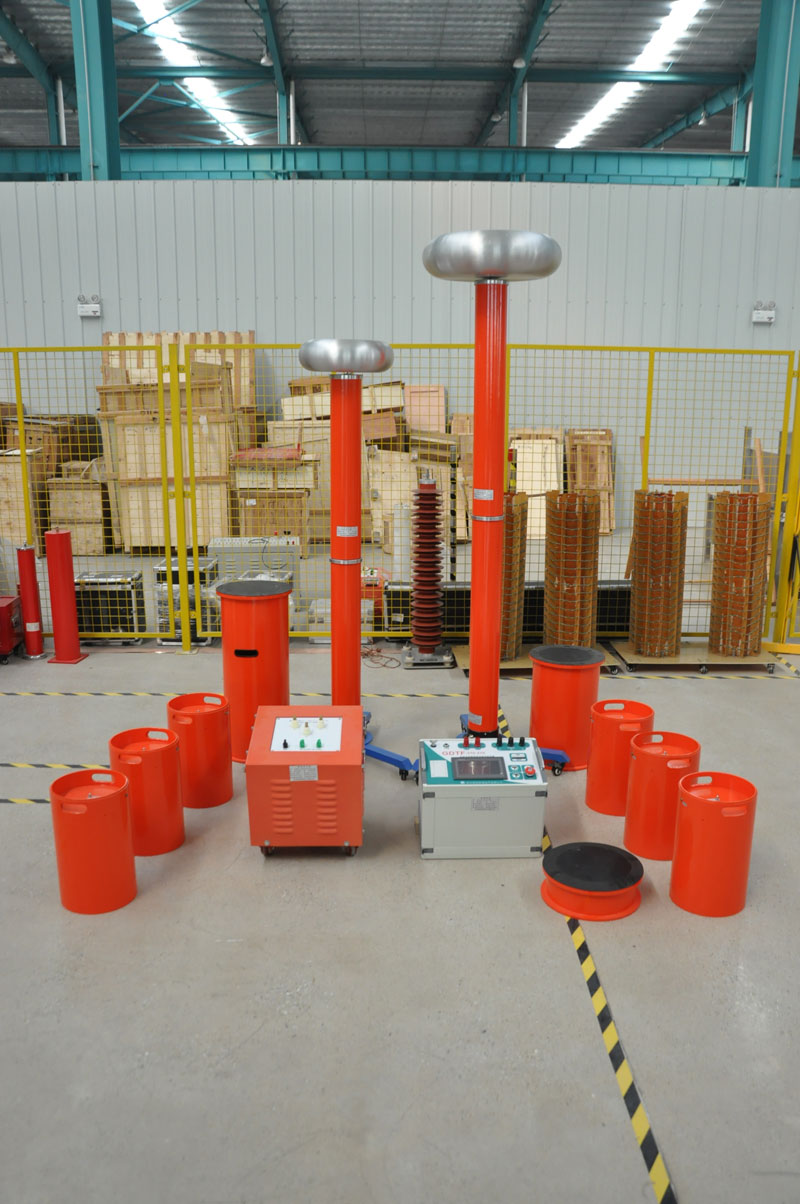

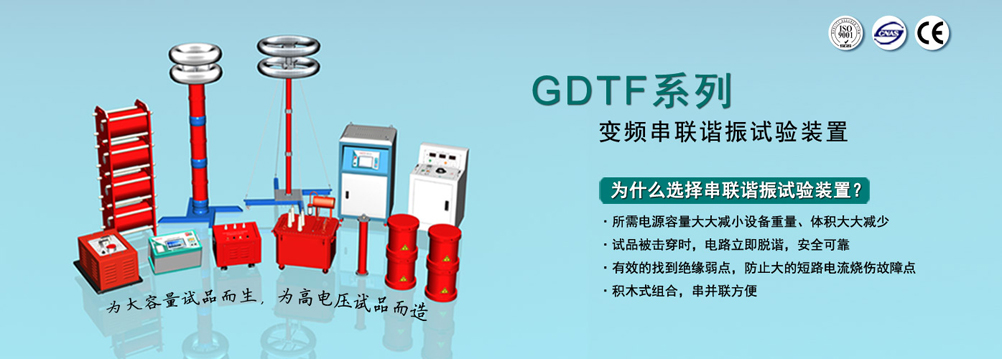

定制空心电抗器型串联谐振

全套仪器从变频源、励磁变到电抗器、补偿电容器均为全干式组合模块化设计,这对于多试品品种用户特别方便,购置成本低廉,便携性全国最好,电源准备更加方便,兼容性全国最好。

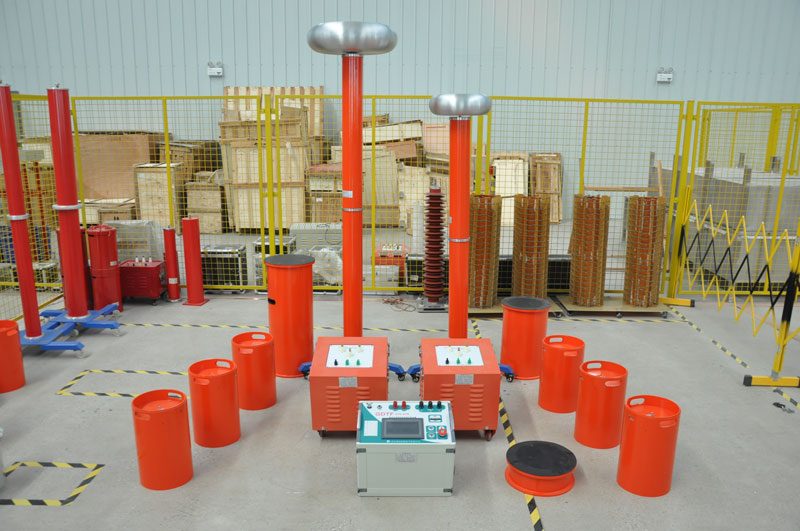

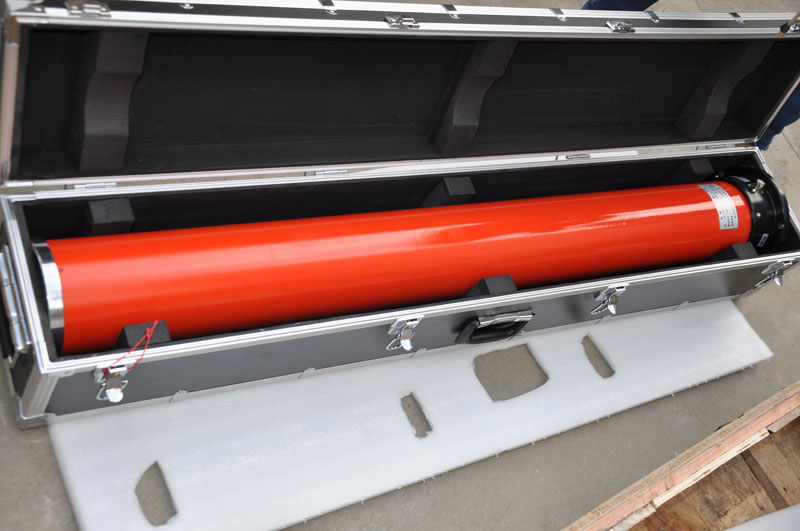

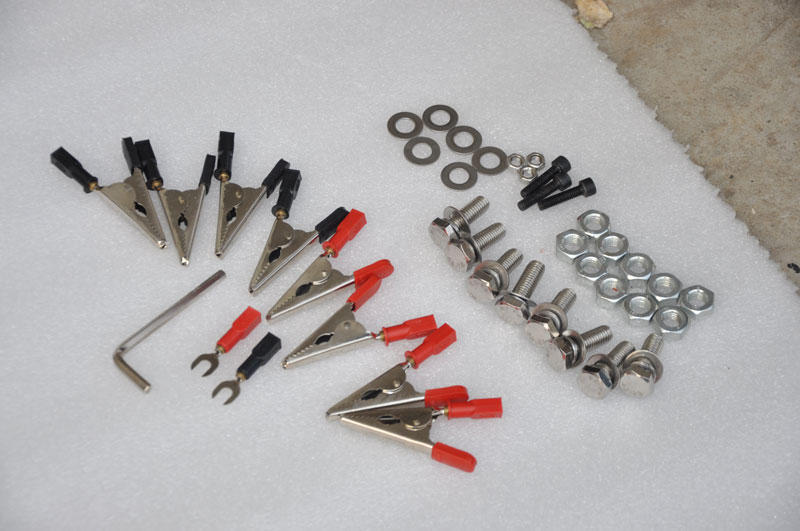

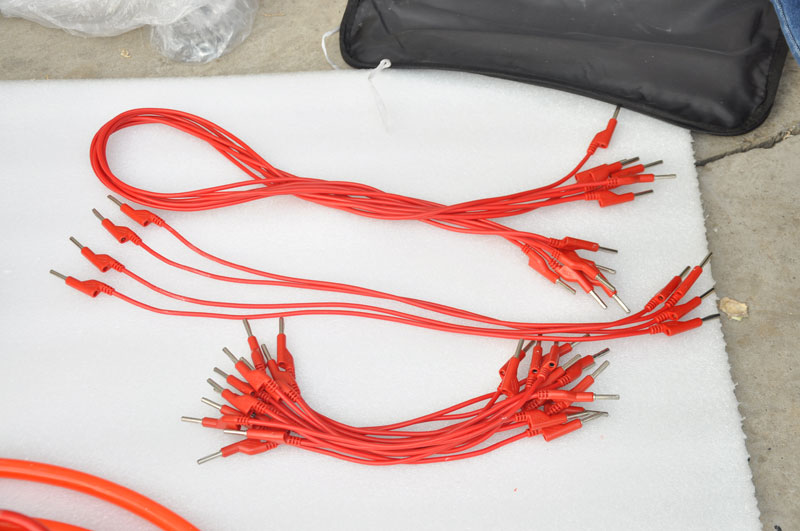

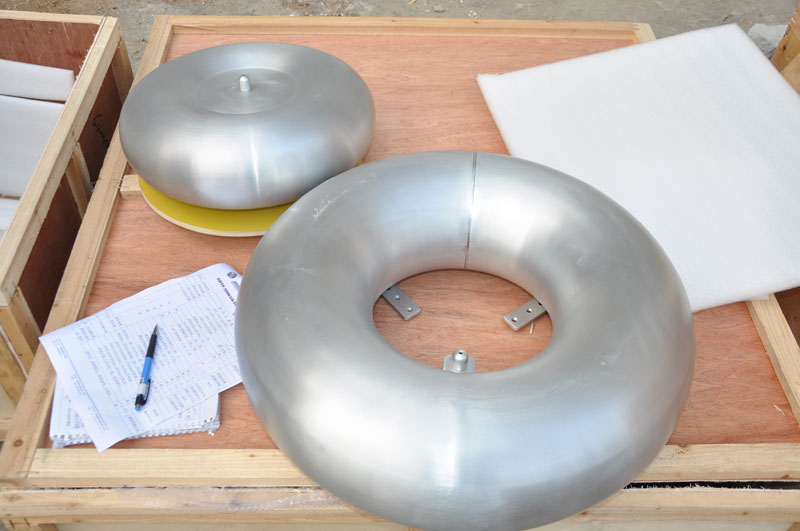

全套轻型干式积木结构,灵活、便携。

用于辅助寻找谐振点的微信小程序

包括计算电容,电感,频率,电流,根据现场测试所得数据计算,便于找到谐振点.

包括电缆串联谐振试验的专用选型工具.

本程序无须安装,依托于微信,不消耗流量,不占用手机内存,扫码即用.

我们的设备销往全国各地

我司工程师受邀前往福建

不久前,我司接到福建客户邀请,前往福建申远进行调试培训服务。此次主要调试GDTF系列的变频串联谐振试验装置。福建申远是全球最大的己内酰胺、锦纶聚合和锦纶纺丝生产基地,对国内纺织品在国际市场的竞争力产生深远的影响。

国电西高为四川客户调试

月前,我司技术人员再次前往四川为渠县某客户进行调试。该客户在我司多次购买设备,本次前往调试的产品包括一套GDTF系列变频串联谐振试验成套装置、GDSF系列感应耐压试验装置、GDKC-6A 断路器特性测试仪等十余台设备。

我司前往内蒙赤峰调试一批设备

我司技术人员结束完上一站的调试后,又前往内蒙赤峰为某有色金属有限公司调试一批设备。该客户在我司购买了包括电缆便携式变频谐振耐压装置、直流电阻快速测试仪、直流高压发生器以及便携式大电流发生器等设备。

国电西高迎来河南客户来访

本周,我司迎来了河南客户的来访。客户本次国电西高之行主要是学习之前在我司购买的一套承试五级资质的设备的操作方式。主要想有针对性的对被试品进行实际的学习的操作。因此本次学习,我司技术人员针对客户的需求定制的学习方案中主要是以客户的实际操作为主,让客户多上手,多实践。

我司为黑龙江客户远赴千里

忙忙碌碌的生活还在继续,我司就接到了2700多公里外的黑龙江客户的调试邀请。为尽快前往为客户进行调试,我司技术人员做好准备就出发了。此次我司技术人员是前往黑龙江泉林生态农业发展有限公司为其调试其购买的GDTF变电站变频串联谐振试验装置以及GDZG-300 直流高压发生器等设备。

国电西高远赴福建为客户调试

日前,我司收到福建亿镕信息技术有限公司邀请,前往福建调试其在我司购买的包括串谐、工频耐压、直高发以及回路等在内的十余台设备。我司随即安排技术人员前往进行调试服务和培训服务。

国电西高迎来印度客户来访

昨日,我司迎来了印度客户Vijay的来访。该客户在我司订购了一套GDTF-4500KVA/750KV的变电站变频串联谐振试验装置,而此次来访的主要目的是验货。此次客户采购此套设备主要是用于400KV GIS设备的测试。

我司技术人员远赴甘肃调试

近日,我司接到兰州鸿福电气有限公司前往瓜州北大桥第四风电场的调试邀请。于是安排我司技术人员远赴甘肃进行一批设备的调试服务。其中包括蓄电池放电测试仪、GDTF串联谐振试验设备以及GDJS-6绝缘手套靴试验装置等设备。

国电西高赴印度为客户现场调试

16年年底,印度客户在我公司成功订单了一套GDTF-400/400串联谐振测试系统。为方便为客户做技术指导,在设备抵达印度之际,我公司特安排了技术工程师赶往印度,专程为客户做现场调试和技术指导。

天津德利泰邀国电西高上门调试

11月20日,寒风凌冽,我国中南部地区首次迎来了今冬的第一场雪,漫天的雪花也为这寒气逼人的冬增添了不少色彩。随着瑞雪兆丰年的美好寓意,国电西高应景的接到来自天津德利泰的调试邀请。

河南客户邀国电西高调试一批设备

五月底,刚送走广州客户,国电西高就收到了河南客户的调试邀请,遂六月初,国电西高工程师就立即前往河南。抵达河南后第一时间赶往调试地点,为河南客户进行调试和培训工作。

用串联谐振如何做电缆的耐压试验

12月底,国电西高工程师前往江苏徐州调试GDTF 540/200串联谐振试验装置,并培训相关使用人员,为他们提供使用串谐做电缆耐压试验的技术支持。

内蒙古客户来国电西高学习并验货

9月1号,国电西高迎来了内蒙古的老客户,他们此前在我司购得了一批产品,此次前来的目的是学习产品的操作并对这批产品进行验收。验收合格方可发货。

从印度到中国,从普纳到国电西高

8月18号,国电西高迎来了远道而来的印度普纳客户Maneri,Maneri此行是代表公司来检验他们在我司购买的GDTF-400kVA-400kV 变频串联谐振试验装置。Maneri此行在国电西高待了3天。

国电西高为恩施水电站提供调试培训

7月初,国电西高受邀为恩施水电站在我司采购的一批设备做调试培训。恩施水电站在我司采购了一套GDC-9560B油色谱分析系统和一套GDTF-216/216变电站变频串联谐振试验装置。

澳大利亚客户来访验收设备

3月24日上午,澳大利亚的客户Bernard来到武汉国电西高电气有限公司进行为期一周的现场考察及设备验收工作。2014年底Bernard所在的公司从我司订购了一批高压检测设备,为了更好的使设备更加符合他们的日常使用方便,在设备尚未完全完工前,来我公司现场进行验收。
