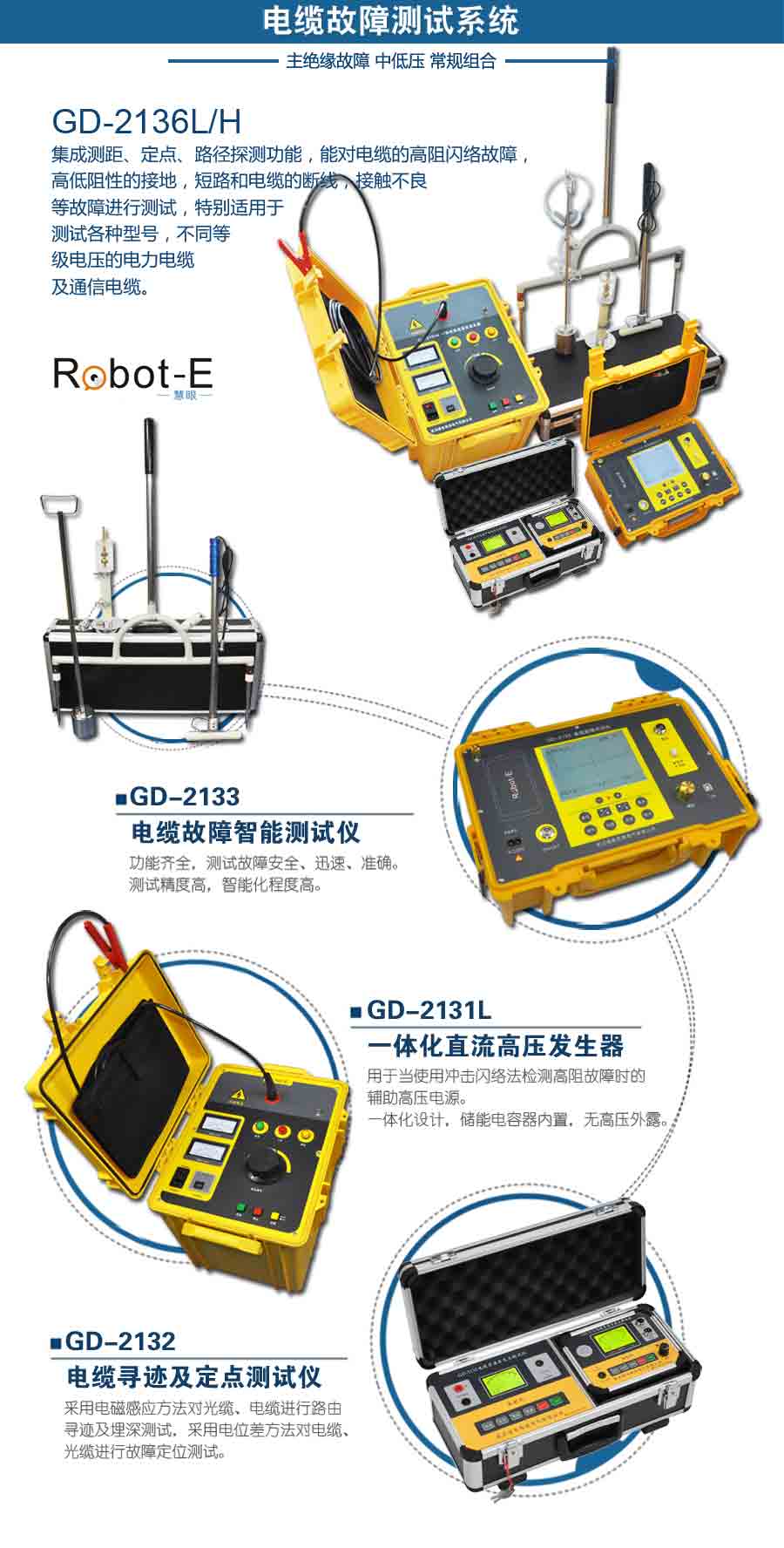

GD-2136L 电缆故障测试系统

电力的输送和有线通信的畅通有赖于电缆线路的正常运行。一旦线路发生故障，就会造成电力以及通信的中断，及时查出故障并迅速予以排除，就会避免造成很大的经济损失和不良的社会影响。因而，GD-2136L 电缆故障测试系统是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。电缆故障智能测试仪是国电西高开发的一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声磁法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

GD-2133型电缆故障智能测试仪是一套综合性的电缆故障探测设备。可用于测试各种市话电缆、高频通信电缆及金属架空电缆上发生的开路（断线）、短路、接触不良等各种电缆故障。同时也可以对电力电缆的高阻闪络、高低阻性的接地和电力电缆的断线、接触不良等故障位置进行遥测。

• 功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置
• 测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。
• 具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。
• 具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。
• 具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。
• 控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。
• 可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

• 最远测试距离：15Km（明线可达100千米）
• 探测盲区：1m
• 读数分辨率：1m
• 功　　　耗： 5VA
• 体　　　积： 275mm×220mm×160mm
• 重　　　量： 1.8Kg

它是由GD2132F型发射机和GD2132J型接收机及感应式探头、电位差式探测架等组成。仪器采用电磁感应方法对光缆、电缆进行路由寻迹及埋深测试，采用电位差方法对电缆、光缆进行故障定位测试。适用于具有金属导体（线对、护层、屏蔽层）的各种电缆、光缆的路由、埋深及对地绝缘不良点的定位测试。它是电力输电系统以及邮电通信系统、部队、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。

• 接收灵敏度高
• 静态漂移小
• 抗干扰能力强
• 准确度高、工作稳定
• 交直流两用
• 液晶数字显示

• 探测路由及故障最远定位距离：市话电缆为3km，其它线缆可达20km 。
• 准确定点的故障绝缘阻值：0-50MΩ。
• 定位测试准确度：≤±10cm
• 探测电缆深度：≤3m

一体化高压发生器用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

• 一体化设计，储能电容器内置，无高压外露。
• 高压输出直接接至故障电缆，操作安全，接线简便。
• 多重安全防护，高压零位启动，断电后自动释放高压电容储能。
• 多种工作方式：输出直流高压, 连续可调。
• 体积小、重量轻，便于携带。

• 输出电压：DC 0－16kV可调
• 最大储能：1024J，8uF
• 额定功率：1000VA
• 直闪电压：16kV
• 直闪电流：65mA
• 最大脉冲电流：500mA
• 放电方式：直流高压、单次、周期。
• 周期放电频率：3-6秒。
• 电源：交流220V，50Hz
• 绝缘等级：A级
• 环境温湿度：0~40oC <75%RH
• 海拔高度：<1000m
• 体积：:445mm×345mm×380mm
• 质量: 31kg

注：GD-2136H 选配 GD2131H 一体化直流高压发生器
