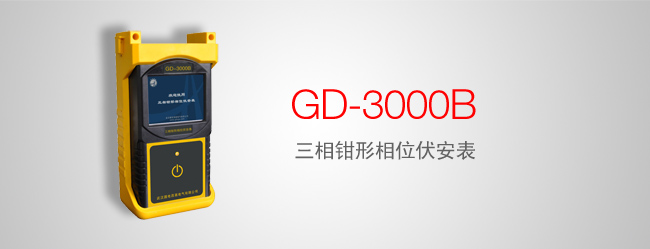

GD-3000B 三相钳形相位伏安表
产品概述
GD-3000B 三相钳形相位伏安表是进行三相电参数测量，可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。
GD-3000B 三相钳形相位伏安表设计上采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算，完全图形化界面，真彩色显示分辨率320×240，触摸屏操作人机界面友好，仪器便于携带。
产品特点
- 同时测量三相电压和四路电流（包含零线电流）；
- 同时测量三相交流电压相角、电流相角、功角；
- 测量电网频率和相序；
- 自动判别变压器绕组、容性和感性负载；
- 六角图显示，彩色相序分析；
- 有功功率、无功功率、视在功功率、三相功率和和功率因数测量；
- 数据保存和查看功能；
- 数据静态保存功能；
- 3.2寸TFT彩屏显示具有触摸功能；
- 锂电池供电、可充电连续待机大于20个小时。
产品参数
|
类型 |
测量范围 |
单位 |
误差 |
分辨率 |
|
电压 |
1~500 |
V |
0.5% ×量程 |
0.01V |
|
电流 |
0.001~10 |
A |
0.5% ×量程 |
0.0001A |
|
有功功率 |
0.001~5000 |
W |
0.5% ×读数（ PF=1 ） |
0.1W |
|
无功功率 |
0.001~5000 |
VAR |
0.5% ×读数（ PF=0 ） |
0.1VAR |
|
视在功率 |
0.001~5000 |
VA |
0.5% × 读数 |
0.1VA |
|
频率 |
45~65 |
HZ |
0.1% × 读数 |
0.01HZ |
|
相位 |
0~360 |
° |
±2° |
0.1° |
