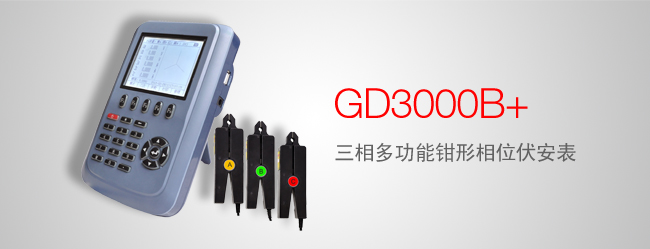

GD3000B+ 三相多功能钳形相位伏安表

GD3000B+ 三相多功能钳形相位伏安表是我公司GD系列产品的最新产品，该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用最新微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等）可以直接显示向量图，尤其适用于各供用电单位检查电能计费系统及继电保护系统的接线状况。

• 采用3.4寸大屏幕高背光显示，汉字显示仪器的工作状态和测试参数，操作极为方便。
• 实时测量三相电压、电流、相位关系及向量图；频率、有功、无功功率、功率因数及视在功率的分相及总和功率。
• 小电流1.5mA测量相位，非常适用于新装用户投运后无负荷时检查接状况,仪器测量精度高，测量范围宽。
• 自动判别线路感性或容性负载特性，并判别三相三线及三相四线电能表1008种错误接线，指出错误接线位置。
• 内置时钟芯片，可准确记录、显示测量时间。
• 双路电源供电，即可充电电池工作也可现场PT借电，电池工作时间长达18小时。
• 配备500A电流钳，可测量低压电流互感器的角差及比差。
• 可通过二次侧测量，亦可转换成一次侧数据。
• 内置存储器，能保存 200 组测量数据，可查阅已保存的数据组及向量图。
• 配备管理软件，可将仪表测量数据成组上传至 PC 机，再形成打印报告存档。
• 实现测试结果的浏览、查询、上传数据等功能。
• 内设帮助菜单可中文提示接线方法及注意事项，并汉字提示当前各相接线状态及相序状态。
• 中文菜单与直接按键相结合，操作易学、易用。
• 人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏。
• 采用超小型结构设计，手持式，体积小，重量轻。

• 基本误差

  参数	量程或范围		分辨率	误差极限
  U	45V-450V		0.001V	±0.5%
  I *	1.5mA-10A		0.000 1 A	±0.5%
  Φ	0.0°-360°		0.1°	±1.0°
  F	45-65Hz		0.01 Hz	±0.03 Hz
  P	220±40V	5A量限	0.1w	±0.5%
  PF	220±40V		0.001	±0.01


  注：当电流范围在1.5 mA -10 mA量限时，相对误差为±3°。
• 测量通道特性

  电压通道 电压量限：PT借电时电压测量量限为45V-450V
  电池供电时电压测量量限为5V-500V
  输入阻抗：>500kΩ
  分 辨 率：0.001V
  电流通道 电流量限：1.5mA ~ 10A （可选配500A）
  分 辨 率：0.0001A
  输入方式：钳形电流互感器转换输入
  相位测量：0.0-360.0度
  整机准确度： 0.5级
  频率影响：信号在45Hz~65Hz范围 <±0.04%
  温度影响：在-10℃～+40℃范围 <±50ppm
  整机准确度： 0.5级

• 工作电源（双电源供电）

  交流电源：仪器测量端供电 (45-450V)
  直流电源：内置高性能锂电池 (1900mAh 3.7V/2块)

• 安全特性

  （1） 耐压
  电压输入端, 交流充电电源输入端与仪表外壳之间，钳形电流互感器铁芯与付边绕组引出线及钳柄之间能承受2KV/50HZ正弦交流电压历时1min的试验。
  （2） 绝缘电阻
  电压输入端, 交流充电电源输入端与仪表外壳之间，钳形电流互感器铁芯与付边绕组引出线及钳柄之间的绝缘电阻大于10MΩ。

• 外形尺寸

  主机外形尺寸：200x120x40（mm3） 重量： 640g
  钳表外形尺寸：142x42x18（mm3） 重量： 180g/把
  整机外形尺寸：360x270x110（mm3） 重量： 3520g
