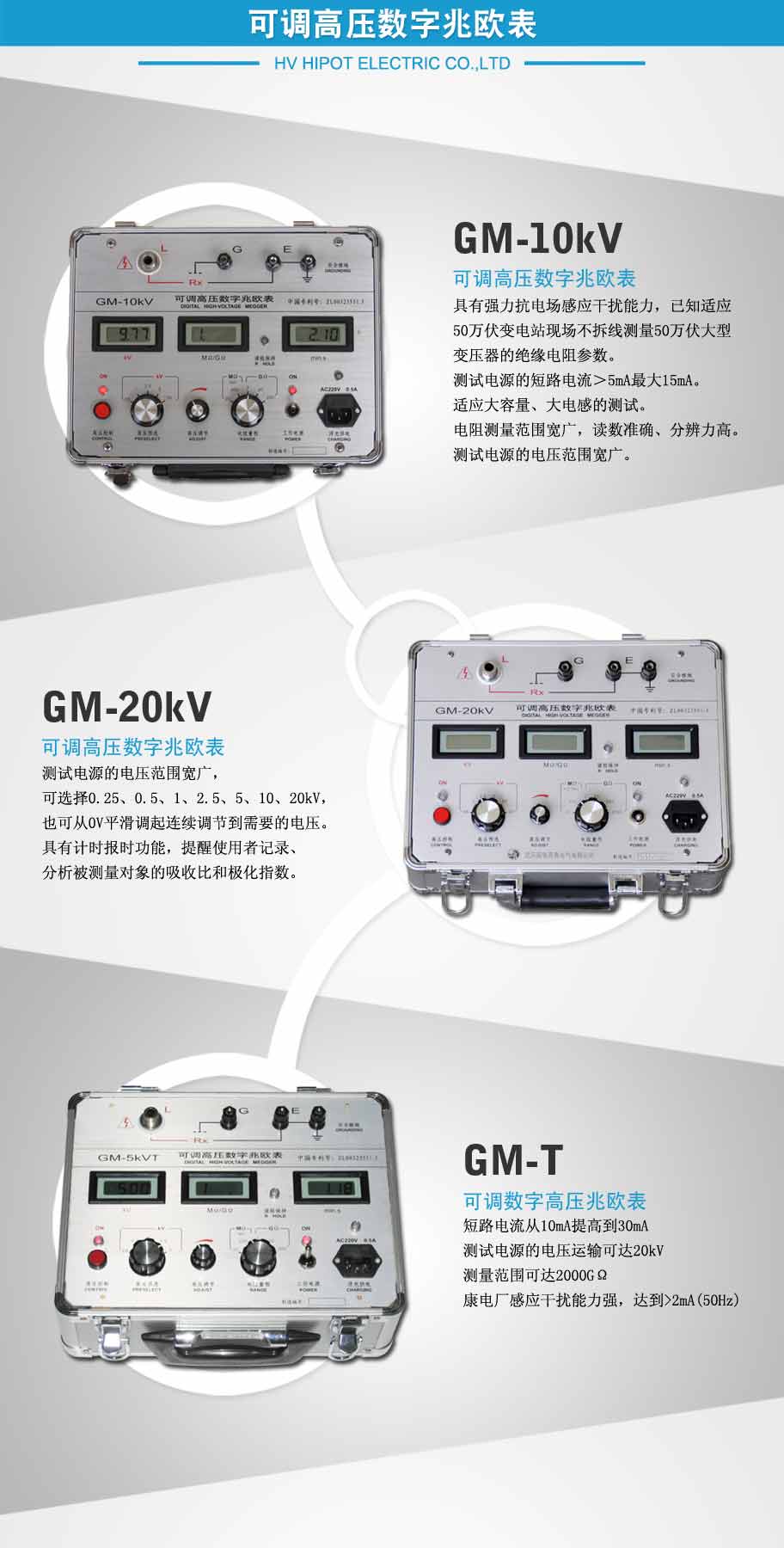

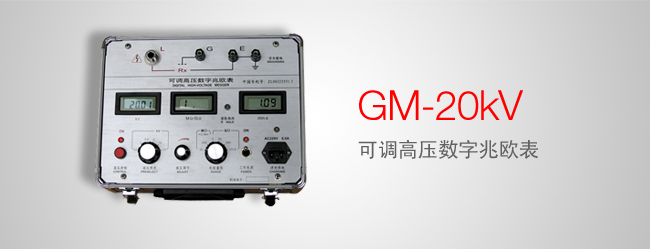

GM-20kV 可调高压数字兆欧表

选型
可调高压数字兆欧表
产品概述

GM-20kV 可调高压数字兆欧表是1996~97年我国武汉高压研究院、广东省电力部门等向我公司提出需要解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。

产品特点
  • 具有强力抗电场感应干扰能力,达到2mA(50Hz),已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。
  • 测试电源的短路电流>5mA。适应大容量、大电感的测试。
  • 电阻测量范围宽广,从0.5MΩ~2000000MΩ。读数准确、分辨力高。
  • 测试电源的电压范围宽广,可选择0.25、0.5、1、2.5、5、10、20kV,也可从0V平滑调起连续调节到需要的电压。
  • 具有计时报时功能,提醒使用者记录、分析被测量对象的吸收比和极化指数。
产品参数
  • 产品规格:
    型 号
    测 试 电 压*
    电压准确度
    短路电流
    GM-20kV
    0.5、1、2.5、5、10、20kV
    ±(5%+10V)
    >5mA
    *--测试电压可从0V平滑调起。
  • 量程与准确度:
    量 程(限压)
    电 阻 测 量 范 围
    准 确 度
    20MΩ/ <2.5kV
    0.01~19.99MΩ
    ±(5%+5字)
    200MΩ/ <2.5kV
    5.0 ~199.9MΩ
    ±(5%+5字)
    2GΩ
    0.05~1.999GΩ
    ±(5%+5字)*
    20GΩ
    0.5 ~19.99GΩ
    ±(5%+5字)*
    200GΩ
    5.0 ~199.9GΩ
    ±(10%+10字)*
    2000GΩ
    50 ~1999GΩ

    ±(20%+10字)**

    *--GΩ量程定标电压为2.5kV
    **--2000GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用。
  • 抗电场干扰能力:2mA(50Hz)
  • 报时、报警功能:秒表显示最大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟。到点报短促声响的同时电阻读数保持5秒,被测电阻低于量程下限,读数无效时以连续声报警。
  • 显示表:三位半LCD数字表头三个,分别显示测试电压、电阻、时间。
  • 供电:由内附1.2V/1800mAh镍氢可充电电池10节,共DC12V供电。带交流220V接入对电池充电或浮充电工作。
  • 使用环境:温度: 0~40℃,相对湿度:20~90%
  • 外形尺寸、重量:315×240×155mm,5kg
