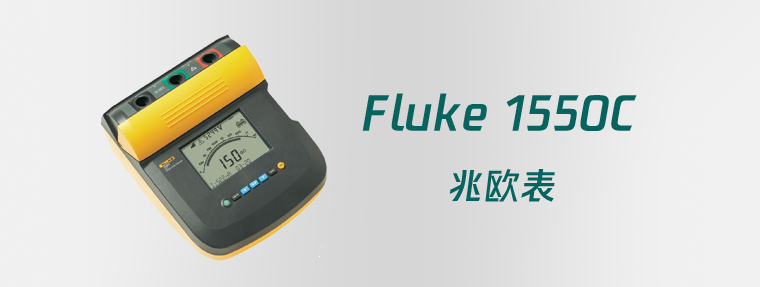

Fluke 1550C 兆欧表
产品概述
Fluke 1550C Insulation Testers（下称“测试机”）是高压绝缘测试机，用于验证如开关、马达和线缆等常规电路。
测试机符合 EN 61557 第 1 部分和第 2 部分以及 EN 61010-1、CAT IV 600 V 污染等级 2 标准。
CAT IV 设备用于保护设备免受一级电源等级，如电表或高空线路或地下线路设施产生的瞬态电压的损害。
产品特点
- 大型液晶显示屏 (LCD)
- 六个预置测试电压：250 V、500 V、1000 V、2500 V、5000 V 和 10,000 V（仅适用于 1555）
- 可编程测试电压：250 V 至 10,000 V（步进为 50/100 V）
- 电阻测量：200 KΩ 至 2 TΩ
- 极化指数 (PI)
- 介质吸收率 (DAR)
- 线性增加 (100 V/s) 应用测试电压的斜坡模式
- 用于具有用户定义的 ID 标签的测试结果的测试计时器和保存
- 击穿电压指示
- 铅酸充电电池
- 不活动 30 分钟后自动关闭
- 用于下载测试数据的红外端口
- PC 软件（随机提供）
技术参数
| 产品型号参数 | ||
| 显示屏 | 75 mm x 105 mm | |
| 电源 | 12 V 铅酸可充电蓄电池 2.6 Ahr | |
| 充电器输入（交流电） | 85 V 至 250 V 交流，50/60 Hz，20 VA 此 II 级（双绝缘）器械提供 1 级（接地）电 源线。接地保护端子（接地引脚）不是内部 连接的。额外引脚仅用于补充插头 | |
| 尺寸（高 x宽 x长） | 170 mm x 242 mm x 330 mm (6.7 in. x 9.5 in. x 13.0 in.) | |
| 重量 | 3.6 kg (7.94 lbs.) | |
| 工作温度 | -20 °C 到 50 °C（-4 °F 到 122 °F） | |
| 存放温度 | -20 °C 到 65 °C（-4 °F 到 149 °F） | |
| 相对湿度 | 从 31 °C 的 80 % 线性降低到 50 °C 的 50 % | |
| 海拔高度 | 2000 m | |
| 机罩隔绝层 | IP40 | |
| 输入过载保护 | 交流 1000 V | |
| EMC 标准 | EN 61326-1，EN 61326-2-2 | |
| 安全标准合规性 | EN 61010-1，EN 61557 第 1 部分和第 2 部分 CAT III 1000 V，CAT IV 600 V | |
| 污染等级 | 2 | |
| 典型电池充电兼容性 | 测试电压 | 测试数 |
| 250 V | 4100 | |
| 500 V | 3600 | |
| 1 kV | 3200 | |
| 2.5 kV | 2500 | |
| 5 kV | 1000 | |
| 10 kV | 500 | |
| 绝缘 | ||
| 测试电压（直流电） | 绝缘电阻量程 | 精确度（±读数） |
| 250 V | < 200 kΩ 200 kΩ 到 5 GΩ 5 GΩ 到 50 GΩ > 50 GΩ |
未指定 5 % 20 % 未指定 |
| 500 V | < 200 kΩ 200 kΩ 至 10 GΩ 10 GΩ 至 100 GΩ > 100 GΩ |
未指定 5 % 20 % 未指定 |
| 1000 V | < 200 kΩ 200 kΩ 至 20 GΩ 20 GΩ 至 200 GΩ > 200 GΩ |
未指定 5 % 20 % 未指定 |
| 2500 V | < 200 kΩ 200 kΩ 至 50 GΩ 50 GΩ 至 500 GΩ > 500 GΩ |
未指定 5 % 20 % 未指定 |
| 5000 V | < 200 kΩ 200 kΩ 至 100 GΩ 100 GΩ 至 1 TΩ > 1 TΩ |
未指定 5 % 20 % 未指定 |
| 10,000 V | < 200 kΩ 200 kΩ 至 200 GΩ 200 GΩ 至 2 TΩ > 2 TΩ |
未指定 5 % 20 % 未指定 |
| 长条图量程： 绝缘测试电压精确度： 感应交流电源线电流抑制： 电容载荷充电率： |
0 至 2 TΩ -0 %，在 1 mA 电流时为 +10 % 最大 2 mA 每 μF 5 秒 | |
| 电容载荷放电率： | 1.5 s/µF | |
| 漏电测量 | 量程 | 准确度 |
| 1 nA 至 2 mA | ±(20 % + 2 nA) | |
| 电容测量 | 0.01 μF 至 20.00 μF | ±（读数的 15 % + 0.03 μF） |
| 计时器 | 量程 | 分辨率 |
| 0 到 99 分钟 | 设置：1 分钟 指示：1 秒 | |
| 有压电路警告 | 警告量程 | 电压精确度 |
| 30 V 至 1100 V ac/dc，50/60 Hz |
±(15 % + 2 V) | |
| 测量和电阻原理 | ||
| 欧姆定律 | 电容（充电） | |
| R = V / I | C=Q / V | |
| PI （极化指数） |
PI = R*10min / R*1min | |
| DAR （介质吸收率） |
DAR = R*1min / R*30s | |
