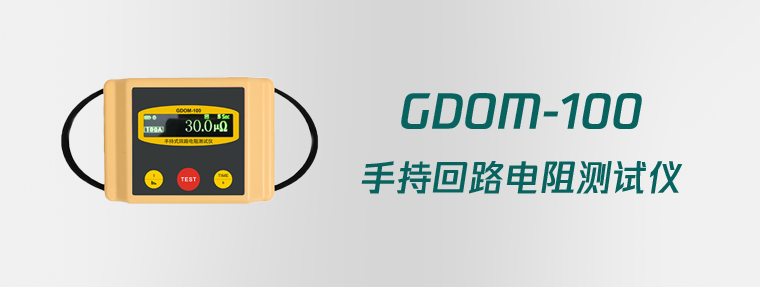

GDOM-100 手持回路电阻测试仪

断路器（以下简称开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差，因此国家标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T845.4-2004规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
功能特点
1.手持便携式设计，体积小、重量轻、无需额外供电，适合户外移动作业。
2.整机由高速芯片控制，自动化程度高，操作简单。
3.内置锂电池供电，支持快充模式。
4.具备自动测量功能，自动检测接线状态。
5.输出电流大可达100A，测量次数多，测试速度快，测量精度高。
6.OLED液晶屏，无视觉死区，显示更清晰。
7.保护功能齐全，具有过流、短路、过热及电池过放保护功能。
8.自带掉电存储功能，可存储100组历史测试数据，可随时查阅。
9.语音播报功能，测试完毕后自动播报测量结果。
10.配备蓝牙接口（选配），支持BLE4.0协议蓝牙传输，适配微信小程序等。

主要性能指标
测试电流 50A/100A可调
量程 10uΩ~10mΩ（50A）；10uΩ~5mΩ（100A）
最小分辨率 0.1μΩ
测量时间 1s/5s/10s/30s/60s可选（依档位决定）
测量精度 ±（示值×0.5%+0.2μΩ）
测量次数 ≥400次（100A/1mΩ/1s模式，满电量）
数据存储 自动存储数据，最多可存储100组历史数据，支持查阅
系统保护
过流及短路保护：330A门限，5ms快速切断
过热保护：电池过热及功率器件保护，门限：70°
电池过放保护：电池低于三格电量将禁止100A以上输出测试，电池低于一格电量将进入电池保护模式，禁止所有测试，测试过程中电池过放将自动停机，以延长电池寿命
电池过流保护：软件内置电池过流保护曲线，当负载过大或者测试时间过长将自动限制输出电流至合适值，以延长电池寿命
人机交互 支持一键开关机、测量；OLED显示；语音播报
高级应用 BLE4.0蓝牙打印机（选配）
供电、重量及外形尺寸
供电方式 内置锂电池供电，支持快充模式
主机外壳 绝缘ABS材质耐氧化
主机重量 不大于1.2kg
主机尺寸 155mm（长）×110mm（宽）×70mm（高）
