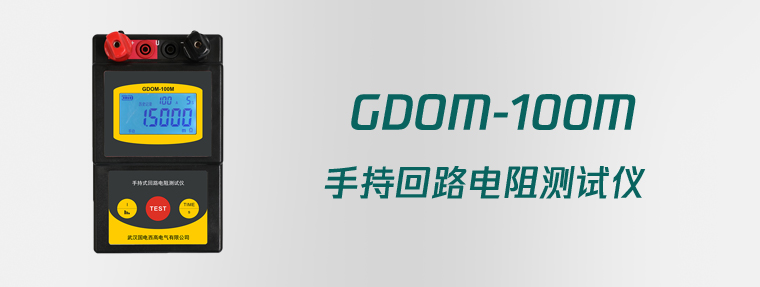

GDOM-100M 手持回路电阻测试仪

断路器（以下简称开关）导电回路的导电性能的好坏，对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差，因此国家标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T845.4-2004规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
功能特点：
1)手持便携式设计，体积小，重量轻，外壳采用绝缘ABS材料。
2)内置锂电池供电，支持快充模式。
3)支持手动单次测量和自动测量模式。
4)输出电流大，测量次数多，测试速度快，测量精度高。
5)带背光广视角段式液晶屏，满足强暗光场合。
6)保护功能齐全，具有过流、短路、过热及电池过放保护功能。
7)语音播报功能（选配），测试完毕后自动播报测量结果。
8)BLE4.0协议蓝牙数据传输（选配）。

主要性能指标
测试电流
50A/100A可调
量程
10μΩ~5mΩ（100A）；10μΩ~10mΩ（50A）
最小分辨率
0.1μΩ
测量时间
1s/5s/10s/30s/60s可选
测量精度
±（示值×0.5%+0.2μΩ）
测量次数
≥400次（100A/1s模式，满电量）
数据存储
自动存储数据，最多可存储100组历史数据
保护功能
具有短路/过流/过热/电池过放保护功能
高级应用
BLE4.0协议蓝牙传输（选配），数据语音播报（选配）

供电、重量及外形尺寸
供电方式
内置锂电池供电，支持快充模式
主机外壳
绝缘ABS材质，无需接地
主机重量
0.7kg（不含线缆）
主机尺寸
178mm（长）×106mm（宽）×65mm（高）
