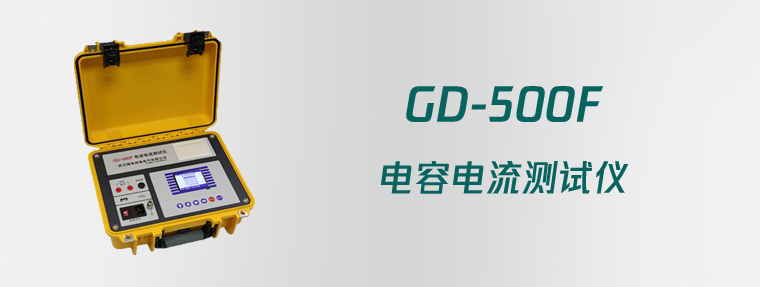

GD-500F 电容电流测试仪

产品概述

传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。

电容电流测试仪，直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该仪器无需和一次侧打交道，因而不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。

由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。

GD-500F电容电流测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

产品主要特点：

1、测量范围更宽，测试速度更快。

2、支持3PT连接方式、两种4PT连接方式、1PT连接方式现场电容电流测量。

3、工业级彩色液晶显示屏，分辨率320×240点阵，强光下可读。

4、人机交互界面更加友好：

(1)对于一些重要的操作及参数设置，显示其提示信息和帮助说明。

(2)测量结果及相关参数显示和打印更加详细，便于用户日后分析。

(3)选择PT连接方式时，可显示各种PT连接方式下的接线原理图，便于用户判别现场PT连接方式及测试线连接位置。

(4)屏幕顶部状态栏实时显示优盘插入状态，对未连接的设备进行操作时，显示相应的未连接提示信息。

5、实时测量和显示零序3U0电压值，便于用户判断系统工作状态；并且，在测量工程中如果发现零序3U0电压过高，可自动停止测量过程。

6、具备多重零序3U0过压保护电路，测试仪输出端可耐受AC100V50HZ电压而不损坏。

7、内置全数字变频逆变电源，具有输出频率准确、输出电流可调、输出效率高、发热量小、体积小、重量轻、长时间工作稳定等特点。

8、具备输出短路保护功能。

9、具备实时时钟，可实时显示当前时间和日期；测量结果包括测量日期及时间。

10、测量数据存储方式分为本机存储和优盘存储，其中本机存储可存储测量数据150条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

11、热敏打印机打印功能，快速、无声。

12、体积小、重量轻，方便携带使用。

技术参数

1、电容电流测量

（1）测量范围：0.3μF～200μF1A～400A

（2）准确度：±(读数×5%+2字)

（3）分辨率：0.3～9.999（0.001）10～99.99（0.01）100～999.9（0.1）

≥1000（1）

（4）电压等级：0.1KV～99.9KV连续可调

2、零序3U0电压测量

（1）测量范围：1V～100VAC50HZ

（2）准确度：±(读数×1%+10字)

（3）分辨率：1～9.999（0.001）10～99.99（0.01）

3、使用条件及外形

（1）工作电源：AC100-240VAC0.8A,50/60Hz

（2）仪器重量：4.5Kg

4.3.3仪器体积：320mm(长)×270mm(宽)×150mm(高)

4.3.4使用温度：-10℃～50℃

4.3.5相对湿度：＜90%，不结露
