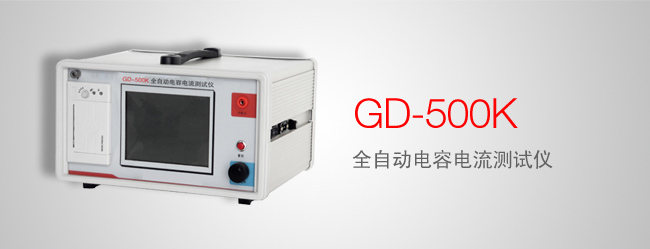

GD-500K 全自动电容电流测试仪(停用)

选型
产品概述

我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量以做决定。

另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。

测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法,但是,在现场最受欢迎和使用较频繁的还是使用中性点电容法。

全自动电容电流测试仪,采用中性点电容法测量配网电容电流该测试仪采用大屏幕液晶显示,中文菜单,在做好安全措施后,事先设置仪器参数后则无需触碰操作仪器,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠,不受其他运行条件影响,特别是系统不平衡的时候。

产品参数
测量范围 对地总电容 ≤120μF(三相对地)
电 容 电流 ≤100 A(35kv系统)
电 容 电流 ≤200 A(6、10kv系统)
测量精度 ±5% (0.5μF< 电容容量≤90μF)
±10%(90μF < 电容容量 ≤120μF)
环境温度 -10~50℃
相对湿度 ≤90%
工作电源 AC 220V ± 10% 50 Hz ± 1%
外形尺寸 320× 200×150 mm
仪器重量 5 kg
