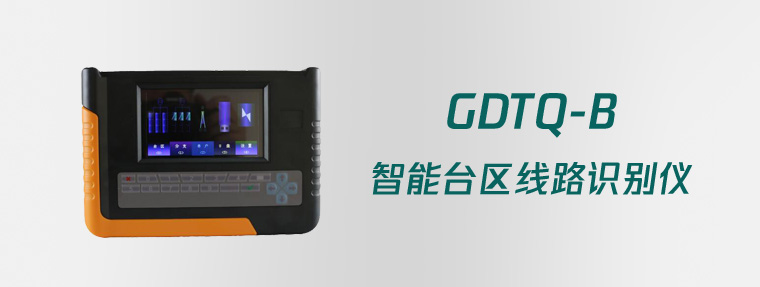

GDTQ-B 智能台区线路识别仪

用电管理部门为实现营销精细化管理，完成降耗减损目标及远程停电等管理要求，需要将用户所属台区普查清楚，或查清每个用户所属开关及相别。要求在相邻台变共零、共地、共电缆沟的情况下也能准确测试。查清每个用户所属开关及相别，此时分机在过零点附近，在谐波频率外，改变负荷产生电流。此信号电流由于是负荷产生，信号电流理论上只能从电源处(变压器出口) 提供，在电源和分机间才有信号电流流过。据此理论，在电源处接主机，测试信号电流，即可查清分机所属的开关。 由于信号频率刚好在最高谐波频率外，即5-10KHz，不会受到电流谐波的影响，也不会串扰到其它台区，也没有距离限制。信号电流的大小与台区的负荷大小无关。 对于只要求查清台区的现场，可在台区的不同地方安装主机，采用电压方式，此信号电压没有方向性，可在整个台区和三相电压上检测到，也可测试所属相别。

仪器采用工程塑料便携式箱体设计，具有良好的机械性能和防腐性能，整机重量轻。非常适合现场携带和使用。

分机和主机一体化设计，在仪器上可设置为主机或分机。记忆测试界面，重新开机后，自动进入上次的工作界面。测试信号的工作频段，避开了谐波电压电流影响的频段。

采用大屏幕彩色TFT液晶显示屏，全部简体中文显示，操作直观并具有背景灯，方便在光线暗处使用。

分机和主机灵活配置，没有绑定关系，配置时不需要重新设置。主机编号可通过键盘灵活更改，从而实现复杂条件下的多肽配变供电区域的用户识别。

仪器能耐受456V的交流输入，当220V电源被误接380V时，仪器会立即声音提示及数据显示，以保护操作人员的安全。

分机有等待时候的倒计提示功能和声音提示（接收到信号后），非常方便用户使用。

具有最多可同时识别24路分支的能力，电流接入方式为500A硬钳和柔性钳两种，由用户选择。同时显示最大信号的两个分支，以判断串分支的情况。

具有串户识别功能。分机和主机都可为串户识别的发起方，现场使用时，无需电话沟通，仪器上直接显示。主机确认后，发提示给分机到下一个测试点。

可判断零线断线或接触不良。能测量线路的阻抗及设置报警阈值。

主机能显示三相电压、相位、相序。分机显示单相电压。

分机和主机都能显示当次测试的信号强度、相别、零线是否接反等信息。为适应现场的复杂情况，以信号强度为判断依据。

主机之间可相互测试。在同一台区，当台区很大或信号衰减很严重时，可放置多主机。也可根据相邻台区的主机信号的大小，判断是否共零线、火线。

分机可输入测试位置的4位编码，主机可显示测试位置编码。

分机和主机都有自动存储功能，每种数据的存储量为100条。可通过U盘将数据导出，并生成EXCEL表格。

方便使用的柔性钳，可以直接钳住三相母排，也可钳住三相开关的出线。

只钳零线和同时钳三相线，理论上是一样的。在信号衰减很大时，

可以将柔性钳多绕一匝，将信号质量提高一倍。

主机可识别相序，以判断电压是否接错。

相位检测功能，分机接收主机信号来判断当前所在的相位，并可检测用户侧的零火线是否反接。主机显示三相电压的相位，以判别是正相序还是逆相序。

自检功能，主机自动检测自身是否损坏，并提供声光报警。

产品型号参数
测量电压范围	AC 100V-456V
工作电源范围	AC 100V-264V
通讯速率	100BPS
信号平均功率	<2W
通讯方式	无主从、透明方式
信号输入方式	电压通道、 500A 钳、柔性钳
信号质量范围	0-255
显示屏	4.3 寸工业级 TFT 彩屏
电快速瞬变脉冲群	差模 4.0KV
电快速瞬变脉冲群	共模 4.0KV
浪 涌	差模 2.0KV
浪 涌	共模 4.0KV
工作温度	-25 ℃ -+70 ℃
工作湿度	40%~95%
重 量	0.8Kg
尺 寸	190 mm* 140 mm* 50mm
