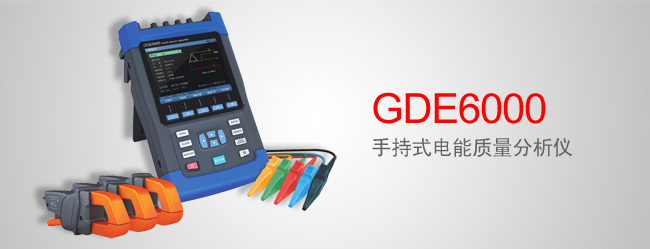

GDE6000手持式电能质量分析仪

GDE6000 手持式电能质量分析仪(停产)

选型
GDE6000 手持式电能质量分析仪
采用标准
  • GB 4793.1-2007
  • IEC 61010-1:2001
  • IEC61000-4-7
  • IEC61000-4-15
产品关键字

电能质量检测仪、电能质量分析装置、电能质量测量仪、电能综合测试仪、电能质量分析系统、电力质量分析仪、电能质量测试分析仪、电能质量记录仪、电能质量监测分析系统

功能简述

GDE6000 手持式电能质量分析仪用于电厂、输电线路、配电设施、以及普通用电、工业用电、铁路轨道 交通电气线路等设施的电能质量分析。可以测量电压、电流;谐波、间谐波、谐波子组、高次谐波;波动 、闪变;功率、功率因数;有功、无功、视在功率。迅速排查冲击电流、电压暂升暂降、频率异常、三相 不平衡、瞬时过电压、短时中断等异常现象。

仪器特点
  • 严格按照电力行业标准设计,通过国网电科院实验中心认证
  • 精度完全符合IEC61000-4-30A级标准
  • 严格符合国际标准IEC61000-4-7的谐波测量方法
  • 严格符合国际标准IEC61000-4-15的闪变测量原理
  • 注重安全,采购接口隔离设计
  • 接线简单,适用性强,可适用任何线路的电能质量分析
  • 采用5.6英寸高分辨率显示屏,波形纹路清晰
  • 配保护腕带,省力、安全,操作方便
  • USB传输速度可达4M/s,是普通USB传输速度的2-4倍。
  • 内置8G存储卡,屏蔽截图储存可达6500张
  • 1.5米高度自由落体测试,破损率小于1%
  • 三色波形颜色,便于区分,直观明了
  • 内置8种接线方式,便于适应各种现场
功能特点
  • 具有标尺功能和缩放功能,方便查看区域细节
  • 自动记录测量数据
  • 历史数据自动比对分析
  • 测量精度达到“0.1%”,为行业内最高精度
  • 截图功能,支持任意界面截图,可通过USB连接导出
  • 支持中英文双语言,可自由切换
  • 可通过矢量图颜色判断接线是否正确
  • 报表功能强大,可自定义生成符合国际标准的报表
  • 支持录波功能,录波时间1-10min
  • 可保存参数设置,支持不同参数设置的调用
  • 支持记录器模式,可定时记录各种电能参数
  • 支持通用BNC接口的电流互感器(选配)
    • 技术参数
      基本参数
      机械 型号 GDE6000
        尺寸 263 × 168 × 65mm
      重量 约 2kg
      显示 尺寸 5.6 英寸
      分辨率 640 × 480
      亮度 最大亮度 350cd/m2 (Typ.) ,亮度可调
      对比度 500:1 ( Typ )
      可视角度 70/70/50/70 ( Typ. )( CR ≥ 10 )(左 / 右 / 上 / 下)
      外部接口 USB Host
      USB Device 1 个
      以太网接口
      串口
      开关量输入
      开关量输出
      存储 类型 TF 卡(内置)
      容量 8GB
      电源 市电 110V-240V
      适配器输出 15V,3A
      电池 可充电镍氢电池, 4500mAh
      电池工作时间 4h
      电池充电时间 5h (环境湿度 35 ℃)
      省电时间 液晶背光亮度可调,待机时间可调
      环境 工作环境 0 ℃~ +45 ℃,湿度 90rh% 以下
      存储环境 -20 ℃~ +50 ℃,湿度 95rh% 以下(不凝结)
      安全性 符合标准 GB 4793.1-2007/IEC 61010-1 : 2001 ,《测量、控制和实验室用电气设备的要求》第一部分:通用要求。   安全等级: CAT III 1000 V/ CAT IV 600 V
      输入端最大电压 1000V 第三类; 600V 第四类
      输入参数
      输入参数 输入通道数 4 通道电压、 4 通道电流
      电压测量量程 标称值: 120V 、 230V 、 400V 、 1000V ,最大可测 6000V 瞬时电压
      电流测量量程 根据使用的电流钳而不同,只支持输出信号为电压信号的电流钳,且输出最大电压不超过 10Vpeak
      测量线路基本频率 50Hz
      测量线路 一相两线 / 两相三线 / 三相三线 / 三相四线
      测量项目 电压 有效值、平均值、正峰值、负峰值、半波有效值、峰值因数
      频率 频率
      电流 有效值、平均值、正峰值、负峰值、半波有效值、峰值因数
      功率和电能 有功功率、无功功率、视在功率、功率因数、位移功率因数、电能能耗
      电压谐波 总谐波畸变率、谐波直流分量、 1~50 次谐波、 1-50 次间谐波、 1~35 次高次谐波、 1~50 次谐波子组
      电流谐波 总谐波畸变率、谐波直流分量、 1~50 次谐波、 0-49 次间谐波、 1~35 次高次谐波、 1~50 次谐波子组、电流 K 系数
      谐波功率 总谐波畸变率、谐波直流分量、 1~50 次谐波
      波动和闪变 短闪变、长闪变、波动、波动最大值
      不平衡 正序电压、正序电流、负序电压、负序电流、零序电压、零序电流、不平衡度
      异常事件记录 电压暂升、电压暂降、电压短时中断、冲击电流、电压电流总畸变率越限、奇偶次谐波含有率越限、电压电流不平衡越限、频率越限、短闪变越限、长闪变越限、长期电压中断、电压上下偏差
      频率 测量方式 由 10 个周期( 50Hz 时)运算
      显示方式 显示 A 通道电压的频率值
      测量量程 / 分辨率 50.000Hz/0.001Hz
      测量带宽 42.5~57.5Hz
      测量精度 ± 0.002Hz
      电压、电流半波有效值 测量方式 每两个周期运算一次,每周期取 1/2 周波组成 1 个波形运算
      测量量程 / 分辨率 电压: 120V/0.01V , 230V/0.01V , 400V/0.01V , 1000V/0.01V
      电流:根据使用的电流钳而不同
      测量精度 标称值的 0.2%
      电压有效值 测量方式 由 10 个周期的方均根值计算
      显示方式 每通道的电压有效值
      测量量程 / 分辨率 电压: 120V/0.01V , 230V/0.01V , 400V/0.01V , 1000V/0.01V
      测量精度 标称电压的 0.1%
      电流有效值 测量方式 由 10 个周期的方均根值计算
      显示方式 每通道的电流有效值
      测量量程 / 分辨率 电流:根据使用的电流钳得不同而不同,可选 5A/50A/100A/500A 电流钳、 1200A/3000A/6000A 电流环
      测量精度 读数的 0.1%+ 电流钳精度
      谐波电压、谐波电流、谐波功率 测量方式 符合 IEC6 1000-4-7 ,分析时间窗为 10 个周期
      窗口点数 5120 点
      显示方式 表格图、趋势图、柱状图
      测量次数 1~50 次
      测量精度 电压谐波大于 1% 标称值时:误差小于 1% 读数
      电压谐波小于 1% 标称值时:误差小于 0.05% 的标称电压值
      电流谐波大于 3% 标称值时:误差小于 1% 读数
      电流谐波小于 3% 标称值时:误差小于 0.05% 的电流量程
      间谐波电压、间谐波电流 测量方式 符合 IEC 6 1000-4-7 ,分析时间窗为 10 个周期
      窗口点数 5120 点
      显示方式 表格图、趋势图、柱状图
      测量次数 1~16 组
      测量精度 电压谐波大于 1% 标称值时:误差小于 1% 读数
      电压谐波小于 1% 标称值时:误差小于 0.05% 的标称电压值
      电流谐波大于 3% 标称值时:误差小于 1% 的读数
      电流谐波小于 3% 标称值时:误差小于 0.05% 的电流量程
      谐波电压子组、谐波电流子组 测量方式 符合 IEC 6 1000-4-7 ,分析窗口幅度 10 个周期
      窗口点数 5120 点
      显示方式 表格图、趋势图、柱状图
      测量次数 1~50 次
      测量精度 电压谐波大于 1% 标称值时:误差小于 1% 的读数
      电压谐波小于 1% 标称值时:误差小于 0.05% 的标称电压值
      电流谐波大于 3% 标称值时:误差小于 1% 的读数
      电流谐波小于 3% 标称值时:误差小于 0.05% 的电流量程
      高次谐波电压、高次谐波电流 测量方式 符合 IEC 6 1000-4-7 ,分析时间窗为 10 个周期
      窗口点数 5120 点
      显示方式 表格图、趋势图、柱状图
      测量次数 1~35 组
      测量精度 电压谐波大于 1% 标称值时:误差小于 1% 的读数
      电压谐波小于 1% 标称值时:误差小于 0.05% 的标称电压值
      电流谐波大于 3% 标称值时:误差小于 1% 的读数
      电流谐波小于 3% 标称值时:误差小于 0.05% 的标称电压值
      有功功率、无功功率、视在功率 测量方式 有功功率:每 10 个周波的平均功率
      视在功率:由电压电流的有效值来运算
      无功功率:由视在功率、有功功率来计算
      显示方式 表格图、趋势图
      测量量程 / 分辨率 根据电压电流量程来确定
      测量精度 ± 0.5% 读数
      功率因数 测量方式 有功功率与视在功率之比
      显示方式 实时数据显示
      测量量程 / 分辨率 -1.000~1.000/0.001
      测量精度 ± 0.5% 读数
      电压不平衡度、电流不平衡度(负序、零序) 测量方式 三相三线制或三相四线制时,使用三相的基波成分来计算
      显示方式 表格图、趋势图、矢量图
      测量精度 电压不平衡度:± 0.2% ;
      电流不平衡度:± 0.5%
      电压波动 测量方式 半波方均值来计算
      显示方式 表格图、趋势图
      测量精度 ± 1%
      IEC 闪变 测量项目 短闪变( Pst )、长闪变( Plt )
      测量方式 根据 IEC6 1000-4-15 标准计算, Pst ( 10 分钟), Plt ( 2 小时)
      显示方式 表格图、趋势图
      测量量程 0~20
      测量精度 ± 5%
      冲击电流 测量方式 电流半波有效值超过设定值且持续时间为 10ms~1min
      显示方式 冲击电流波形、冲击电流最大值
      测量精度 0.10%
      电压暂升、电压暂降、短时中断 测量方式 暂升:电压半波有效值超过设定值且持续时间为 10ms~1min 时,判定为暂升
      暂降:电压半波有效值超过设定值且持续时间为 10ms~1min 时,判定为暂降
      短时中断:电压半波有效值超过设定值且持续时间为 10ms~1min 时,判定为短时中断
      显示方式 暂升、暂降、短时中断的波形持续时间、幅度等
      测量精度 0.10%
      共模抑制 CMRR 60dB
      电磁兼容性 标准 等级 4 : GB/T 17626.2-2006 静电放电抗扰度
      等级 3 : GB/T 17626.3 -2006 射频电磁场辐射抗扰度
      等级 3 : GB/T 17626.4 -2006 电快速瞬变脉冲群抗扰度
      等级 3 : GB/T 17626.5 -2008 浪涌(冲击)抗扰度
      等级 3 : GB/T 17626.8 -2006 工频磁场抗扰度
      等级 3 : GB/T 17626.9 -1998 脉冲磁场抗扰度
      等级 3 : GB/T 17626.12 -1998 振荡波抗扰度
      标准 测量方法 IEC 6 1000-4-30
      测量性能 IEC 6 1000-4-30 A 级
      闪变 IEC 6 1000-4-15
      谐波 IEC 6 1000-4-7
      串扰 电压输入端之间 标称频率下为 -60dB
      存储环境 标称频率下为 -95dB
      环境可靠性 标准 GB/T 2423.1-2008 低温
      GB/T 2423.2-2008 高温
      GB/T 2423.4-2008 交变湿热
      GB/T 2423.5-1995 冲击
      GB/T 2423.10-2008 振动
      GB/T 2423.22-2002 温度变化
      功能点 GDE6000L GDE6000M GDE6000H
      电压、电流、频率
      谐波
      间谐波
      高次谐波
      功率和电能
      不平衡
      闪变
      英文版
      PQViewer
      手动录波
      支持 1000A 以内电流钳
      支持 1000A-6000A 以内电流钳
