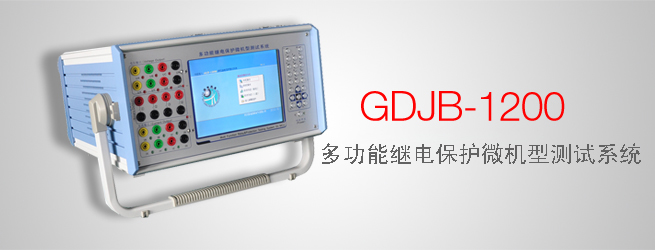

GDJB-1200 多功能继电保护微机型测试系统(停产）

国电西高是国内最早研发生产继电保护测试仪的厂家，从1990年开始推出各系 列继保测试仪，最新推出GDJB系列继保测试仪，稳定可靠。自动判断过流、过压、过载、短路、温度过高、数据异常及误操作告警提示。六相微机继电保护测试仪：六路电流输出、六路电压输出；三相微机继电保护测试仪：三路电流输出、五路电压输出；两种类型均有八路开入量、四路开出量。

GDJB系列继电保护测试仪是我公司的最新产品，它在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，广泛听取用户意见，认真总 结前几代产品的开发、生产经验，并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计 量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

• 嵌入式主机，配备超大规模可编程逻辑器件（CPLD）

  主机采用高速高性能嵌入式微机系统配备CPLD，响应速度快，传输频带宽，对基波可产生每周波500点的高密度拟合正弦波，输出波形光滑，无谐波分量。由于 输出点数多，且通过精确的滤波电路，波形的失真度极小，在谐波输出时，即使对 9次谐波、450Hz也可以达到每周波55点的高密度。而软件具有非常强的人机对话及在线帮助功能，可对任意试验参量实施控制。

• 单机12路D/A同时输出

  采用16位高精度DAC芯片，确保拟合波形精度高，线性度好。可同时输出12路模拟信号，满足变压器保护、备用电源自投等全方位测试。

• 高精度线性功放，同时输出6相电压及6相电流

  精精心设计的电压、电流放大器实现交/直流共享，输出级采用独有的高精度超线性放大技术。精度高，可靠性好，同时输出6相交流电压和6相交流电流，每相交流电压输出高达130V、70VA，交流电流全并输出高达180A。直流电压输出可达300V、130VA。

• 大屏幕LCD，接口完整，主机一体化单机箱结构

  本机采用640×480点阵8.0’’大屏幕高分辨率图形液晶显示屏，操作界面和试验结果是全中文显示，全部操作过程均在显示屏上设定，显示直观清晰。装置 可用自带键盘操作，亦提供外接键盘/鼠标口。还提供2个USB口、2个RS232口，可与外部计算机及其他设备通信。只需交流220V电源，开机即可工作。携带方便，非常适合流动试验及野外工作。

• 辅助直流源(选配)

  本机可选配独立的两组直流电源，一组110VDC/1.0A，另一组220VDC/0.6A，开机自动同时输出，可用作保护供电电源，无需通过软件设置和调整。

• 智能型自我保护

  采用最新设计的散热结构，保证最好的通风状况。并可同时判断过流、过压、过载、短路、温度过高、数据异常等危及装置本身安全的现象，即便是操作错误也不致损坏装置。另外，当危险信号如外部电压通过端子进入测试仪时，装置告警指示灯变红，并自动切断功放。

• 接点丰富、试验适用能力强

  本装置具有八路开关量输入（A B C R a b c r）和4路开关量输出。输入接点为空接点和0-250V电位接点兼容方式，可智能识别。装置由面板上的23个按键通过大屏幕液晶显示屏进行操作，所有界面均中文显示。能完成现场大多数试验的检定工作。亦可方便地完成ABB、Siemens、AREVA等国外厂家的保护装置试验。

• 放置灵活、软件功能强大

  装置立卧式放置均可，可脱机操作，亦可外接PC机操作，测试结果能自动整理、记录成试验报告，以备查阅，亦可使用U盘直接保存且方便传送到外接PC机中编辑、打印等处理。软件升级简单快捷，直接通过U盘升级或外部PC机下传，无需改动任何硬件。 软件辅助计算功能强大，可自动计算正、负、零序电压电流，一、二次侧有功、无功、功率因数。

• 可用于备自投试验

  6相电压及6相电流输出可进行备用电源自投切双组试验及变压器三相差动试验，接线非常简便。

• 为电铁特制电铁差动测试菜单

  根据铁路牵引输变电系统中的变压器差动保护的工作原理，自动测试变压器的比例制动特性。
