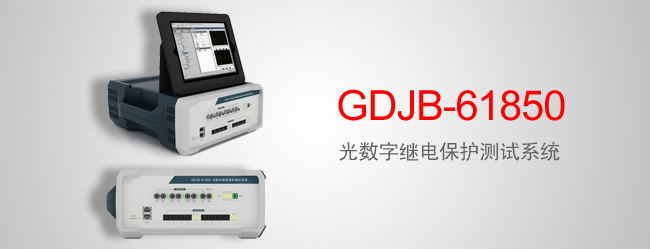

GDJB-61850 光数字继电保护测试系统（停产）

产品概述

随着我国电力行业的发展及新技术的应用，智能变电站成为了未来变电站的发展趋势，并成为坚强智能电网的重要组成部分，同时，对新型继电保护装置和IED的测试提出了新的要求。基于DL/T 860 标准的数字式继电保护测试仪的开发与应用对提高继电保护测试水平、防止继电保护及安全自动装置不正确动作和保障电网安全运行有着重要的现实意义。

“GDJB-61850光数字继电保护测试系统”是采用嵌入式实时操作系统vxWorks、高性能PowerPC、大规模FPGA等技术，结合电力现场情况和众多电力用户经验而自主研发的便携式新产品。GDJB-61850为符合IEC61850、IEC60044标准协议体系的数字化保护、自动化装置和仪器仪表提供了完整的测试方案，广泛适用于智能变电站、电科院、设备制造商及其他科研单位。

产品特点

多种报文的发送、接收以及强大的计算分析能力
完善的工程测试管理方案
专用自动化测试模板
标准、开放的测试模型及接口
支持多台级联测试

产品参数

交流电源：	电压：交流 220V ，允许偏差： -20%~15% ；
	频率： 50Hz ，允许偏差 -4%~2% ；
	波形：正弦，畸变因数不大于 5% ；
直流电源：	电压：直流 110V/220V ，允许偏差： -20%~15% ；
直流电源：	纹波系数： < 5% ；
以太网通讯接口	型号： 100Base-FX/1000Base-FX ；
	端口数量： 8 对；
	接口类型： LC ；
FT3 光纤串口	采用标准： IEC60044-7/8 ；
	端口数量： 6 个发送口， 1 个接收口；
	接口类型： ST ；
同步接口	接口类型： ST ；
同步接口	对时误差： < ± 1 μ s ；
级联同步口	接口数量： 1 路电 B 码， 1 路 RS485 ( 为自适应主从模式，可输入、输出 ) ；
级联同步口	接口类型：凤凰端子；
开出量硬接点	数量： 4 对；
	类型：空节点；
	输出容量： 250V(AC/DC)/0.5A ；
	继电器动作时间： < 3ms ；
开入量硬接点	数量： 8 对；
	类型： 20~250V(DC) 或空节点；
	采样频率： 10kHz ；
	时间分辨率： 100μs ；
	防抖动时间： 0~25m s ；
	计时误差：± 0.1ms(0.001s~1s) ，± 0.01%(1s~1.5x105s) ；
	最大计时时间： 1.5x105s ；
模拟量小信号输入	通道数量： 12 路；
	电压范围：± 10V ；
	电压测量精度： 0.1% ；
	最大电流： 1mA ；
	允许输入频率：正弦信号 10~250Hz ，暂态信号 DC~10.0kHz ；
	频率测量精度： 1mHz ；
	频率测量分辨率： 0.001Hz ；
	相位测量精度： < 0.1 º；
	状态指示：绿灯亮时表示有信号输出；
	接口类型：凤凰端子；
模拟量小信号输出	通道数量： 12 路；
	电压范围：± 10V ；
	电压精度： 0.1% ；
	最大电流： 1mA ；
	频率：正弦信号 10~250Hz ，暂态信号 DC~10.0kHz ；
	频率精度 0.002% （工频下，误差 1mHz ），分辨率 0.001Hz ；
	相位：相角范围 0~359.9 º，精度 < 0.1 º，分辨率 ± 0.01 º（ 50/60Hz ）；
	接口类型：凤凰端子；
外形尺寸、安全防护等级及颜色	机箱尺寸： (W × H × D) ： 256mm × 182mm × 365mm ；
外形尺寸、安全防护等级及颜色	重量： 5kg ；
