电缆输电分析及故障检测(GD-4133)

售后保障

众所周知,电缆在电力系统中具有不可动摇的卓越地位,电缆的制造工艺和性能方面也有了飞速的发展。由电缆铺设的输电线路具有以下几个优点:

1.一般埋设在地下管道中,占地少。

2.气候和环境影响较小,输电性能更加稳定 。

3.可用于一般架空线路难以实现的路段(比如跨海峡)。

4.维护起来工作量小,安全性更高。

事物凡是有利必有弊,电缆输电线路也存在缺点:

1.输送容量限制。

2.造价高,而且电压越高与架空线路的差价越大 。

3.故障难以检测,故障排查时间长。

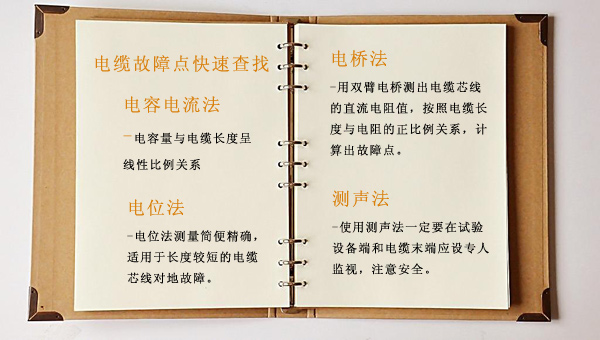

一旦电缆发生故障,如何快速查找电缆故障点,解决供电故障问题?武汉国电西高电气有限公司经过多年的研究经验总结了一下四种方法能快速解决电缆故障点快速查找的问题。

1.电容电流法。

电缆运行时,电缆芯线对地以及芯线之间都存在均匀分布的电容,电容量与电缆长度呈线性比例关系,电容电流测定法就是根据这一原理进行测定的,对于电缆芯线断线故障的测定非常准确。测量使用设备为0~100mA、0.5级交流毫安表一只,0~30V、0.5级交流电压表一只,1~2kVA单相调压器一台。

2.电位法。

电位法测量简便精确,适用于长度较短的电缆芯线对地故障,无需要精密仪器和复杂计算。测量原理是将电缆故障芯线与等长的比较导线并联在两端加电压,也就等于在两个并联的均匀电阻丝两端接了电源,此时一条电阻丝上的任何一点和另一条电阻丝上的对应点之间的电位差为零。由于微伏表的负极接地,与电缆故障点等电位,所以当微伏表的正极在比较导线上移动至指示值为零时的点与故障点等电位即故障对应点。

3.电桥法。

用双臂电桥测出电缆芯线的直流电阻值,再准确测量电缆实际长度,按照电缆长度与电阻的正比例关系,计算出故障点。电桥法对于电缆芯线间直接短路或短路点接触电阻小于一兆欧的故障的判断误差小于三米。当故障点接触电阻大于一兆欧时可以使用加高电压烧穿的方法使电阻降至一兆欧以下再用电桥法测量。

4.测声法。

使用测声法一定要在试验设备端和电缆末端应设专人监视,注意安全。此方法所用设备为直流耐压试验机。根据故障电缆放电的声音进行查找,对于高压电缆芯线对绝缘层闪络放电较为有效。当电容器充电到一定电压值时,球间隙对电缆故障芯线放电,在故障处电缆芯线对绝缘层放电产生火花放电声,地埋电缆先要确定并标明电缆走向再在杂噪声音最小的时候借助医用听诊器或耳聋助听器等设备进行查找,而明敷设电缆凭听觉可直接查找,沿电缆走向慢慢移动,当放电声达到最大时该处就是故障点。

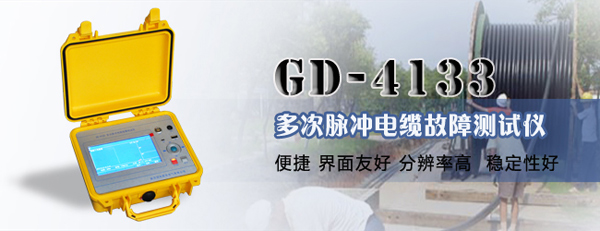

为了更高效的找到电缆的故障点,需要借用专业仪器辅助才能更精准的找到电缆故障点,因此选择一款性能可靠电缆故障测试仪显得更为重要。要求电缆故障仪能有效、精确的查找故障点,具有波形易于识别,分辨率高以及便于操作等优势。能适应多种现场环境的操作。

欢迎关注微信号获取更多相关知识和产品操作视频哦!!
