发电机定子空载特性试验

一、试验目的
      空载特性是发电机的一个基本特性，空载特性试验是发电机在空载和额定转速情况下，测得定子电压与转子电流关系的试验，其目的如下：
1）测定发电机的有关特性参数，如电压变化率，纵轴同步电抗，短路比，负载特性等。
2）利用三相电压表读数，判断三相电压的对称性。
3）结合空载试验进行定子绕组层间耐压试验。
4）将测量结果进行比较，可以作为分析转子有无层间短路的参考。

二、试验接线及试验方法

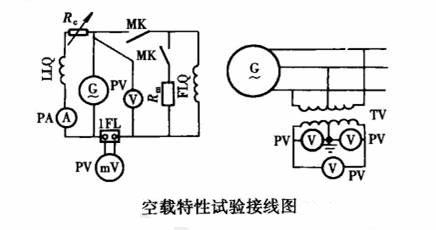

试验接线如下图所示

     所用的表计和分流器的准确级最好在0.5级以上，转速可用携带式转速表或频率表测量。试验时，启动机组达额定转速，如不容易调整到额定转速时，检查三相电压是否平衡，并巡视发电机及其母线设备，同时注意观察机组震动情况，轴承温度，电刷的工作情况以及有无不正常的杂音等，然后升到额定电压。

       当转速，发电机定子电压额定值时，可在磁场变阻器空载位置处作上记号。然后慢慢将电压降至近于0。每经过额定电压的10%-15%记录一次表计读数。再逐渐升高电压，升压时和降压时一样，每隔一定电压既记录一次。定子电压一般升到额定值为止，如果空载试验与层间耐压试验一起进行，则可以升到1.3倍的额定电压，并在此电压下停留5分钟，再逐渐减低电压。电压降到近0时，再切断励磁电流，并记录参与电压值。
