直流电阻试验

售后保障
      在直流条件下测量的电阻被称作直流电阻,在发电厂和电力网中,经常都需要测量直流电阻。比如电机的电枢绕组的直流电阻,变压器绕组的直流电阻,断路器导电回路的直流电阻等。所以说,直流电阻测量是电气设备交接,维修和预防性试验中不可缺少的测试项目之一。

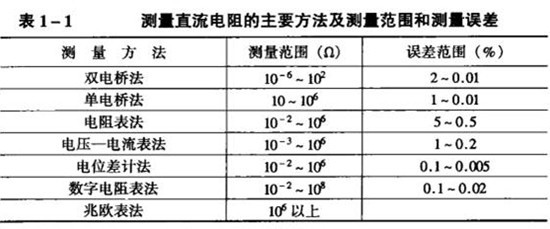

      所需要测量的电阻数值范围很宽,约10-6~1017甚至更大范围。测量电阻的方法很多,都有着各自的测量特点,适用于不同阻值的测量范围,测量误差也各不相同。因此,需要根据被测对象的特点及具体要求,选择不同的测量方法。测量直流电阻的仪器设备,一般采用电压表,电流表就行。如果测量的精确度要求比较高,则可以采用电桥,电位差计或数字式电阻表。在下图中,列举了高压电气试验中测量只列电阻的主要方法及测量范围和测量误差。



测量支流电阻的常用方法:

电阻表法
电阻表法,顾名思义就是用电阻表直接测量直流电阻。虽然这种方法可以直接读取电阻的数值,但是其精确度不高,只能测量一个大致的范围。使用这种方法的前提是对电阻值的精确度要求不高。

电压-电流表法
电压-直流表法也叫做直流电流电压降法。这种方法也不能达到很高的精确度,但是它的测量条件与被测电阻的实际工作条件基本一致,特别适宜于测量非线性电阻。

直流电位差计法
直接电位差计法,适用于测量发电机定子绕组的直流电阻。它可以在不影响通过被测绕组的电流数值的情况下,得到准确的结果。

电桥法
电桥法是测量支流电阻的最常用方法,用到直流电桥,其体积小操作方便,适合携带。直流电桥分单臂电桥和双臂电桥两种。
