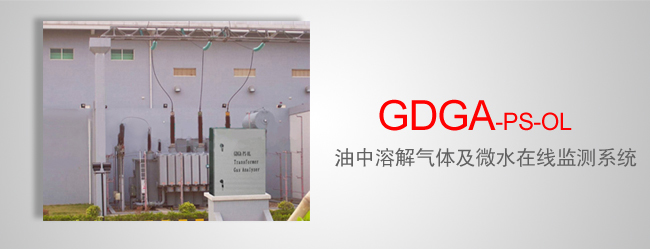

GDGA-PS-OL油中溶解气体及微水在线监测系统

GDGA-PS/OL变压器油中溶解气体及微水在线监测系统是武汉国电西高电气有限公司推出的GDDJ高压电力设备在线监测系统的子系统之一，是国外多家公司与与国电西高电气联合研究开发，专为电力客户研制的新一代油中溶解气体及微水在线监测系统。仪器采用了国际上最新的光声光谱检测技术，全中文的人机对话菜单界面，成功地实现在线检测变压器油中的８种特征气体及微水。它可以直接安装在变压器现场，连续自动采样，自动检测油中气体及微水。并且主控室终端电脑可以通过有线或无线的方式与其通信，获取油中溶解气体及微水的实时数据信息。

　　油中气体分析（DGA）是业内公认的预防充油电气设备故障最为有效的方法之一，并广泛应用于各类充油电气设备，如：油浸式电力变压器、电抗器、互感器、有载调压分接开关、断路器、充油套管的日常状态评估。

• 性能稳定 精度高

  性能稳定可靠，重复性好，检测范围宽，精度高

• 脱气方式

  先进的动态顶空平衡脱气

• 快速及时现场监测

  可在一个采样周期内一次性完成8种特征气体和微水的检测

• 无需耗材

  采用纯物理的光声光谱的分析方法，无需标气、载气等耗材

• 油中微水测定

  在一次测试中，可同时得到油中微水的含量，无需另加硬件，精度±1ppm

• 免维护 易安装

  系统安装简便快捷，减少维护工作及费用

• 采样周期

  采样周期可设定，最小采样周期可设为1小时

• PC上位机软件

  专用的上位机软件，功能强大、使用简便

• 精度： 测量值<20ppm时，±1ppm； 其他，±10%
• 工作温度： -40℃ ~ +55℃
• 油 温: -40℃ ~ +110℃；
• 湿 度： 10 ~ 100%RH，无凝露
• 防护等级： IP56；
• 净 重： 40Kg；
• 油 压： 运行时，0~3bar（0~45psi）；非运行时-1~+6bar（-15~+87psi）
• 外 壳： 700×500×250mm（高×宽×深）
• 通讯接口： USB，RS232,RS485,Modem 及无线
• 电 源： 90~ 250VAC,47~ 63Hz，150W
• 报警输出： 三路继电器常开及常闭接点， 5A/250VAC;5A/30VDC
• 采样周期： 1 ~ 24小时
